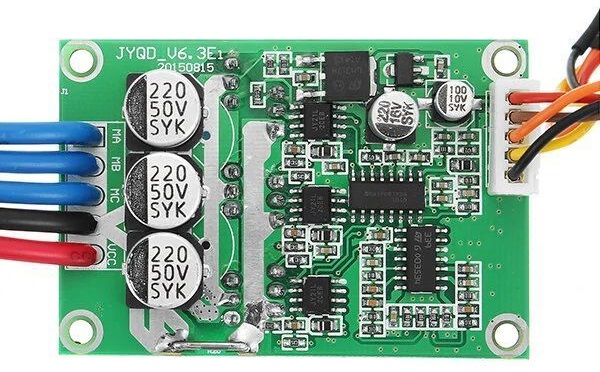

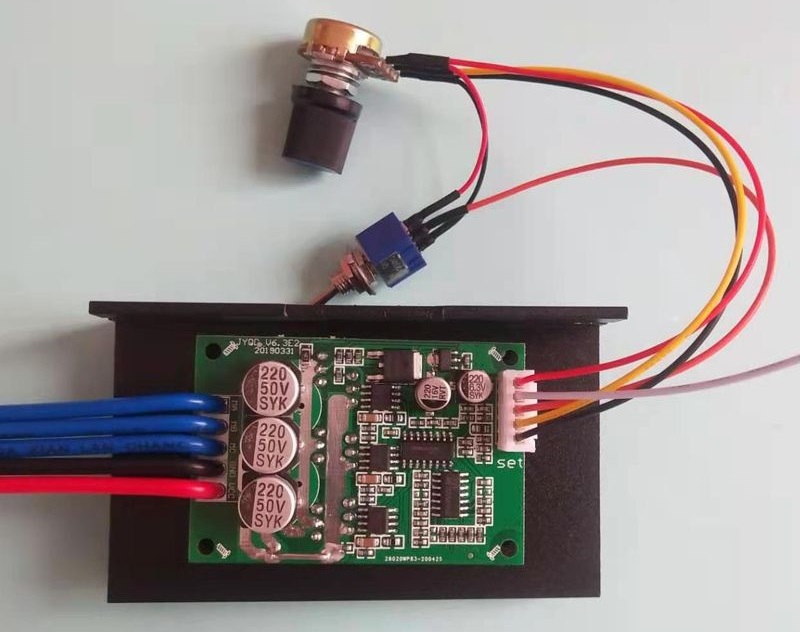

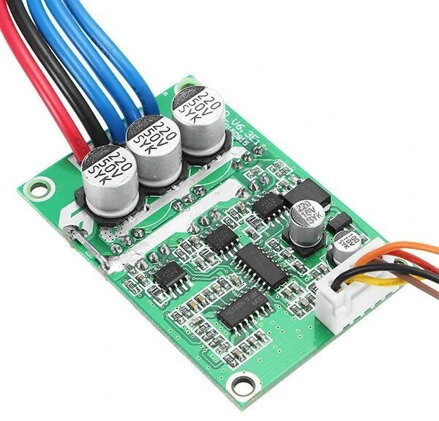

JYQD-V6.3E2 BLDC ovladač motorů PWM rychlostní ovladač pro bezsenzorový BLDC motor.
Tento BLDC ovladač (deska ovladače) je vhodná pro 3-fázové bezkomutátorové bezsenzorové motory. Díky své jednoduchosti a nízké ceně je velmi vhodný k přeměně starých autoalternátorů na výkonné stejnosměrné motory.
JYQD-V6.3E2 nemusí být přímo vhodný pro všechny 3fázové bezkomutátorové bezsenzorové motory.
Pokud jízdní efekt není dobrý (startování, couvání, pracovní proud motoru je příliš velký, rychlost není stabilní, účinnost je nízká a nelze nastartovat se zátěží), zákazníci mohou upravit odpor a kapacitu desky ovladače podle aktuální situace pro dosažení nejlepšího jízdního efektu (viz příloha, jak provést nastavení).

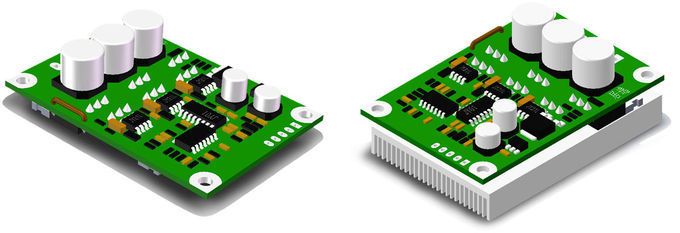

Desku ovladače lze objednat bez chladiče nebo se dvěma různými typy chladičů. Pokud je výkon motoru pod 60W, není nutné přidávat chladič. Potřebuje pouze zajistit normální větrání a dobrou izolaci. Pokud je výkon motoru vyšší než 100W, je nutné přidat chladič.
JYQD-V6.3E2 nemá žádnou ochranu proti přepólování, při zapojení s obrácenou polaritou trvale poškodí desku ovladače!
Ke konektoru SET lze připojit pouze potenciometr, zpětný chod a vypínač. Tento model nepodporuje PWM ani jiné typy externího ovládání.
Svorka „Signal" je výstupní signál impulsu rychlosti motoru (výstup push-pull) s maximálním výstupním proudem < 5 mA.
5V - Vnitřní výstupní napětí na desce ovladače
Signál - Výstupní port pulzního signálu rychlosti motoru, pulzní signál 5V.

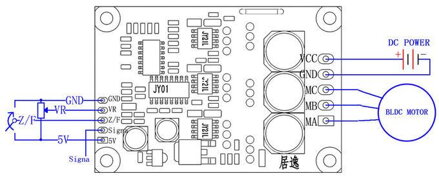

Ovládací port:
Z/F - Porty pro ovládání směru otáčení. „5V" vysoké úrovně nebo žádné připojení pro směr vpřed, nízká úroveň 0V nebo GND pro opačný směr.
VR - Port pro řízení rychlosti. Analogové napětí lineární regulace rychlosti 0,1v -5V, vstupní odpor je 20K Ohm, připojte se k GND při vstupní regulaci rychlosti PWM, frekvence PWM:1-20KHZ; Pracovní cyklus 0-100 %
GND - Používá se pro vnitřní ovládání desky měniče
Napájecí port:
- MA - fáze motoru A
- MB - fáze motoru B
- MC - fáze motoru C
- GND - DC -
- VCC - DC +
Pokud je deska ovladačů od motoru vzdálena více než 50 cm, použijte stíněné vodiče, jinak to může vést k abnormální jízdě a ovlivnit normální používání.
Věnujte pozornost izolaci mezi MOSFET ovladače a chladičem nebo instalační deskou.
Specifikace:
- Model: JYQD-V6.3E2
- Provozní teplota: -20-85℃
- Provozní napětí: 12V-36V
- Maximální proud: 15A
- PWM regulace rychlosti PWM frekvence:1-20KHZ
- PWM vstup: NE
- Pracovní cyklus: 0-100 %
- Analogová regulace rychlosti napětí: 0-5V
- Ochrana: OV / NN ANO
- Výstup signálu rychlosti: ANO
Trvalý pracovní výkon:
- Bez chladiče: 60W
- Středně velký chladič: 100W
- Alu box: 500W
Obsah balení:

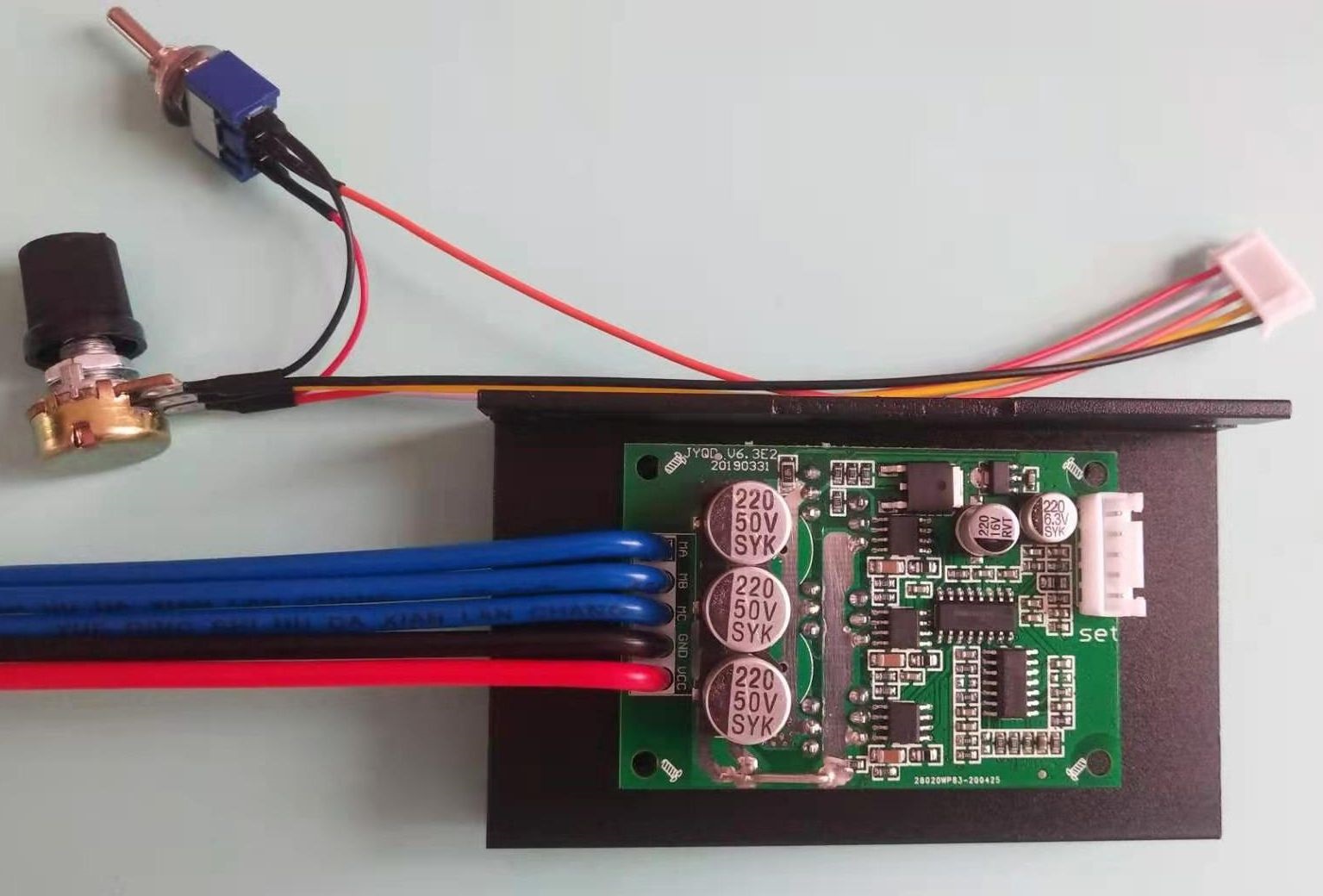

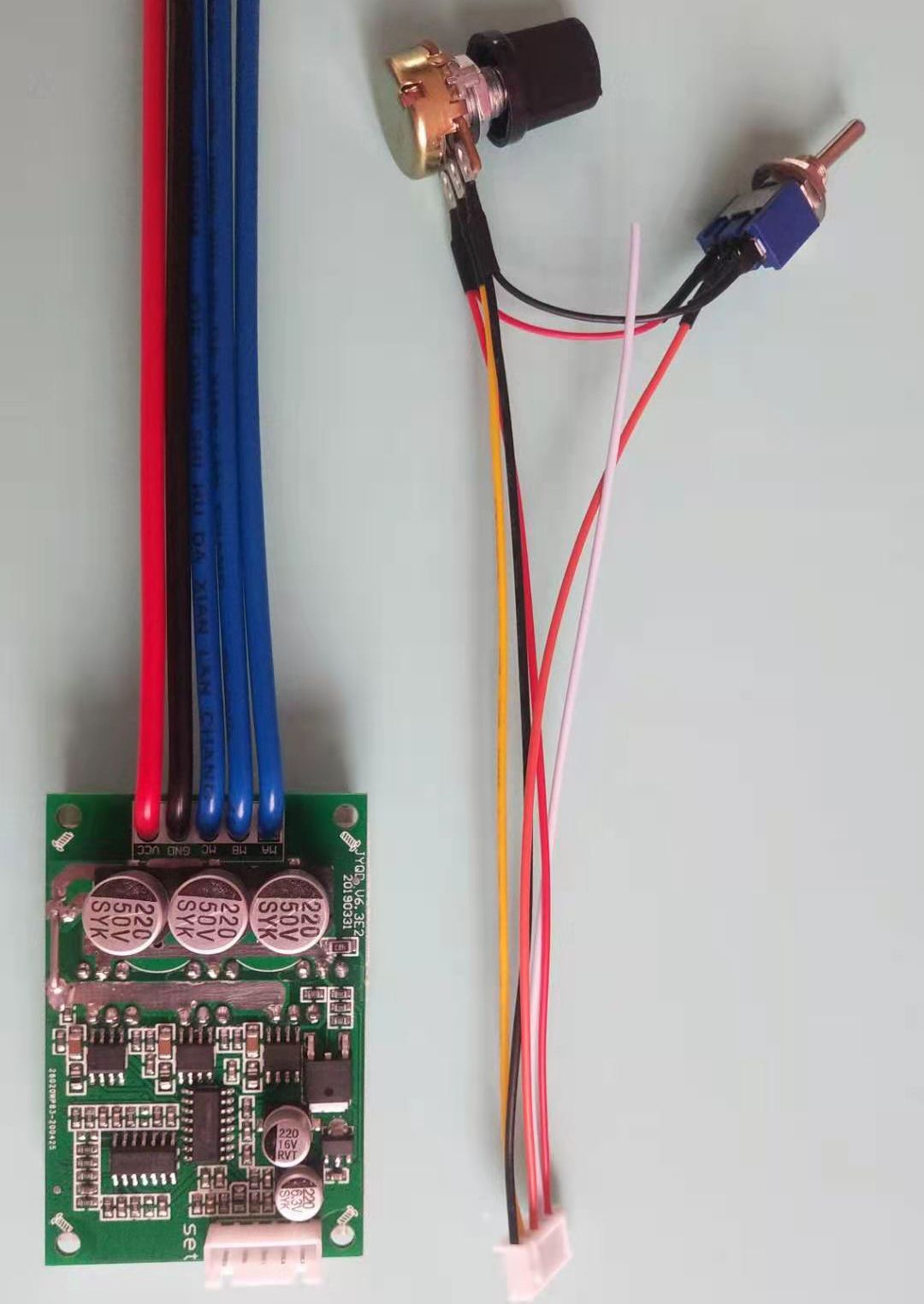

- 1x JYQD-V6.3E2 BLDC ovladač motorů
- 1x potenciometr
- 1x přepínač
Bez chladiče - 60 W:
Středně velký chladič - 100 W:

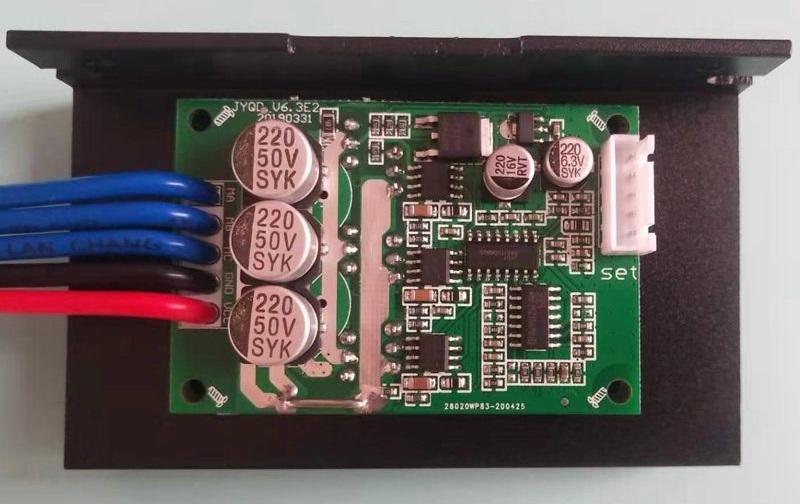

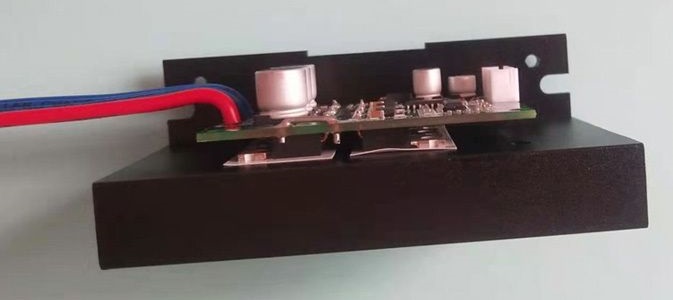

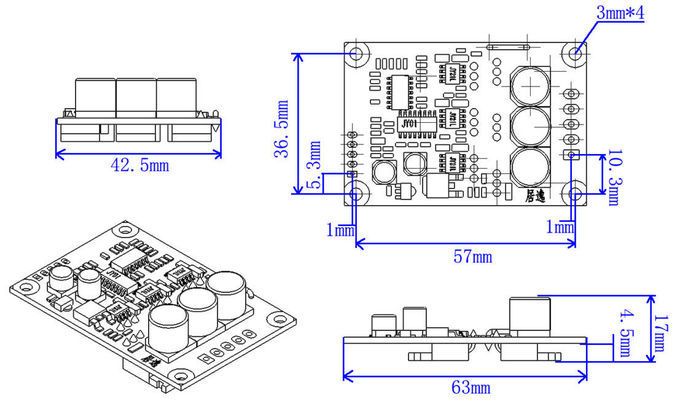

Alu box - 500W - 100x75x35mm:
