Regulátory VESC BLDC jsou nejnovějšími a největšími regulátory ESC s otevřeným zdrojovým kódem, které se používají speciálně k řízení motorů elektrických skateboardů. Vyrábějí se již od základu s mnoha přizpůsobitelnými nastaveními, které tradiční regulátory ESC nenabízejí.
- v4.12 Hardware
- v5.1 Firmware

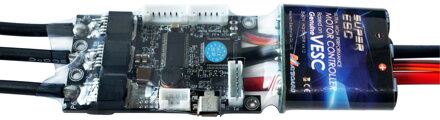

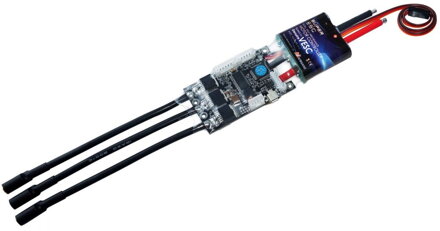

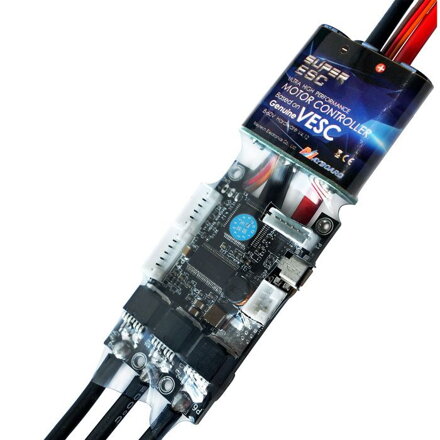

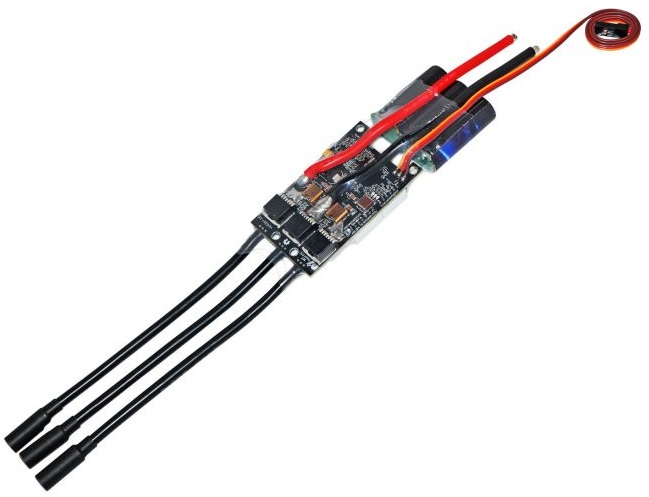

Regulátor VESC BLDC pro elektrické skateboardy ESC s otevřeným zdrojovým kódem.
VESC je vysoce modifikovatelný elektronický regulátor rychlosti ESC s otevřeným zdrojovým kódem od Benjamina Veddera.
Je ideálně vhodný zejména k sestavení vlastních „DIY" elektrických skateboardů.
Regulátory VESC umožňují používat motory bez senzorů pro plynulý rozjezd oproti tradičním regulátorům RC ESC, u kterých se setkáváme s problémy s plynulým rozjezdem.

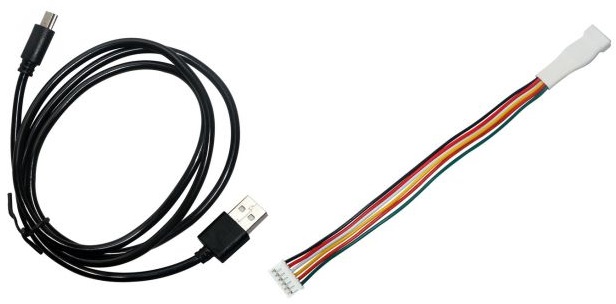

Regulátor VESC můžete pomocí mini USB připojit k počítači a modifikovat jeho nastavení dle vlastních potřeb.
Nástroj VESC Tool je k dispozici pouze pro systémy Windows a Linux. Podpora pro systém MACOSX není k dispozici. Regulátory VESC pro vás testujeme několikrát během výrobního cyklu.
Váš regulátor VESC bude pracovat ještě lépe, pokud bude konfigurován přímo pro konkrétní napětí vašeho motoru a baterie. Podívejte se na níže uvedená videa, kde naleznete více informací o tom, jak naprogramovat regulátor VESC.
Pro váš regulátor VESC budete pravděpodobně potřebovat následující níže uvedené položky.
VÝHODY ELEKTRONICKÝCH SKATEBOARDŮ esc S REGULÁTORY VESC BLDC
- Silné, spolehlivé a progresivní elektrické brzdy.
- Rozjezd s motory bez senzorů je stejný, jako u motorů se senzory.
- Mnoho bezpečnostních funkcí, jako např. funkce řízení proudu a teploty.
- Vektorové řízení (FOC) se senzory nebo bez senzorů umožňuje efektivnější provoz elektrického skateboardu s téměř žádným hlukem motoru.
VLASTNOSTI ELEKTRICKÝCH SKATEBOARDŮ ESC S REGULÁTORY VESC BLDC
- Model: MTSPF50A
- Vestavěný obvod 5V BEC (používaný k napájení přijímače)
- Napětí: 8V až 60V (do napětí 12S LiPo)
- Proud: do 240A po dobu několika vteřin nebo 50A nepřetržitě

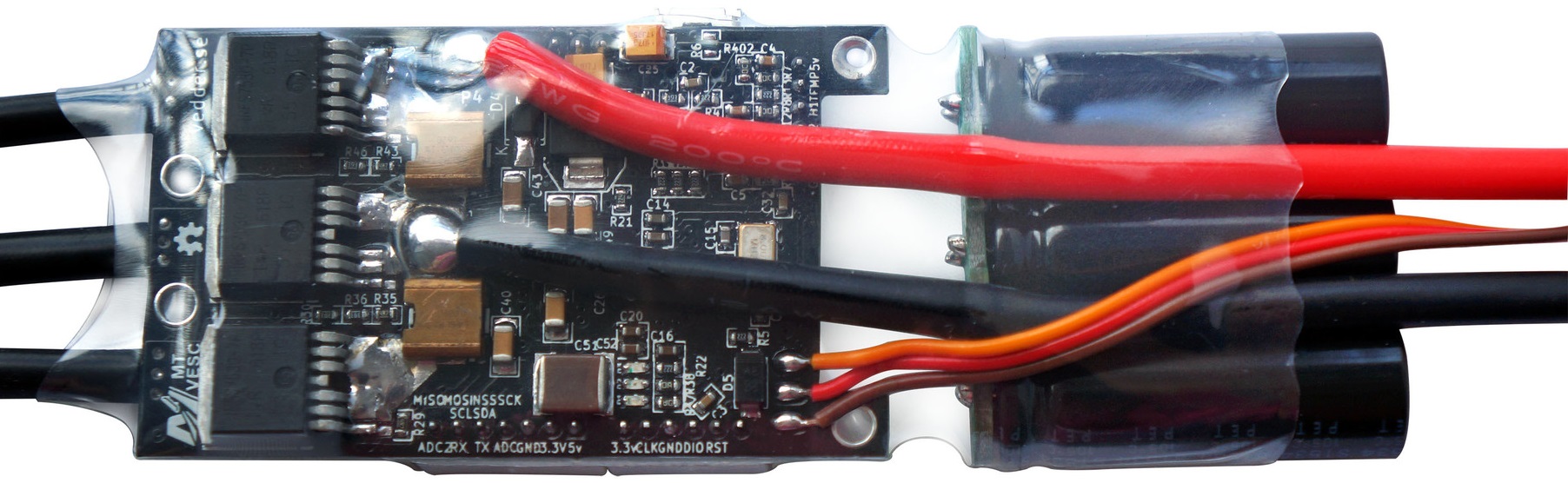

- Velikost PCB je 40mm x 60mm
- Rekuperační brzda
- Provoz se senzory nebo bez senzorů
- Velký startovací moment s motory bez senzorů
- Celková velikost regulátoru VESC je 120mm délky, 40mm šířky.
- Bateriové vodiče = XT90 female w/ 5mm male bullet konektory w/ 10awg silikonový splétaný vodič

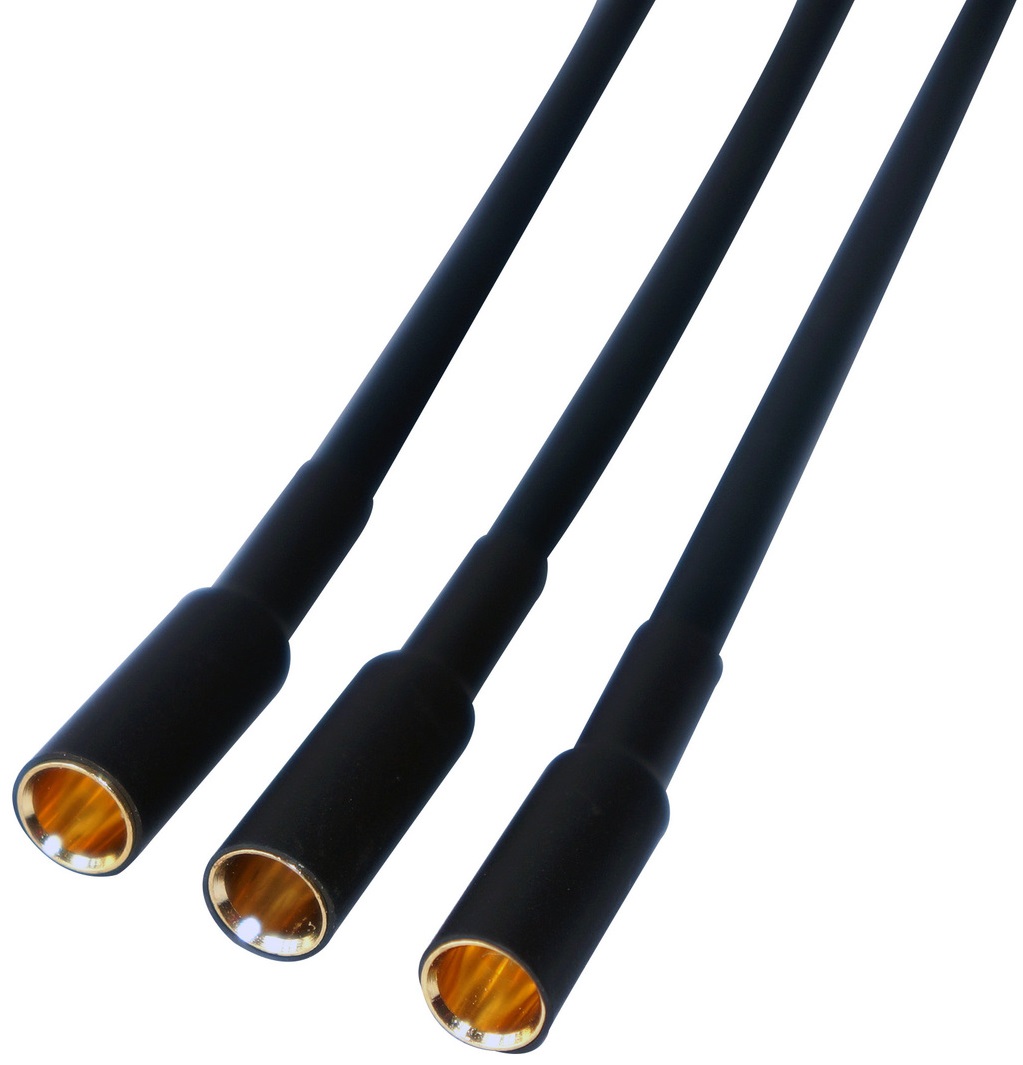

- Vodiče motoru = 5.5mm bullet konektory w/ 10awg silikonový splétaný vodič
| Aplikace |
Elektrický skateboard-longboard „Fighting robot" |
| BEC |
5V BEC |
|
Lipo |
3-12 článků |
|
Napětí |
8V-60V |
|
Verze hardwaru |
4.12 |
|
Verze firmwaru |
5.1 |
|
Kondenzátory |
3kd 680 μF 63V |
|
Rozměry desky VESC |
60 x 40 mm |
|
Napájecí vodič |
10AWG silikonový vodič w/ 5.5mm – bullet konektory |
|
Model: |
MTVESC50A |
Poznámka:
-
Je třeba provést vlastní nastavení detekce a hodnot motoru podle konkrétních potřeb.
Uživatel může zvolit různé režimy ovládání:
- 1. Pracovní cyklus: jízda dopředu a dozadu s brzdou
- 2. Pracovní cyklus bez jízdy dozadu: jízda dopředu s brzdou
- 3. Proud: Jízda dopředu a dozadu bez brzdy
- 4. Proud bez jízdy dozadu: jízda dopředu bez brzdy
- 5. Proud bez jízdy dozadu s brzdou: dopředu s brzdou
- 6. Řízení rychlosti PID
- 7. Řízení rychlosti PID – bez jízdy dozadu
Software: download.maytech.cn/vesc_tool_0.95.exe
