RFamp001C zesilovač, 30dB, 9KHz-6GHz

RFamp001C zesilovač, 30dB, 9KHz-6GHz

NOVINKA

Vhodný pro bezdrátové produkty s nízkým výkonem ve frekvenčním rozsahu 9KHz-6GHz.

1345 Kč s DPH

Import kód: 13525

Dostupnost: Skladem

Výrobce: briv.cz

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

SinnoRally RFamp001C RF zesilovač signálu 9KHz-6GH, EMC EMI Low Noise

RFamp001C, RF zesilovač signálu, je vhodný pro bezdrátové produkty s nízkým výkonem ve frekvenčním rozsahu 9KHz-6GHz.

Lze jej použít v systémech bezdrátového sběru dat, jako je Helium Hotspot Miner, brána LoRa atd.

Specifikace:

  • Modelk:RFamp001C
  • Frekvenční rozsah: 9KHz-6GHz
  • Vstupní a výstupní impedance: 50 ohmů
  • Maximální výstupní výkon: 10dBm
  • Výkon vstupního RF signálu: <= -30dBm, omezující stejnosměrné napětí 15V
  • Napájení: DC12V, proud < 300mA
  • Rozměry: d x š x v = 88 x 58 x 25mm

RFamp001C zesilovač, 30dB, 9KHz-6GHz, briv

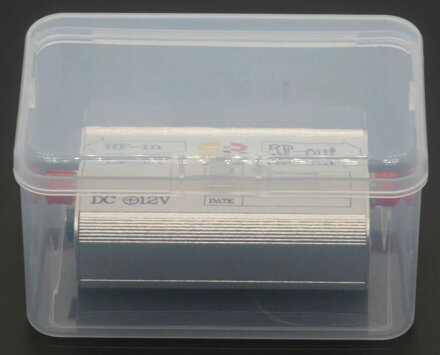

Balení obsahuje:

RFamp001C zesilovač, 30dB, 9KHz-6GHz, briv

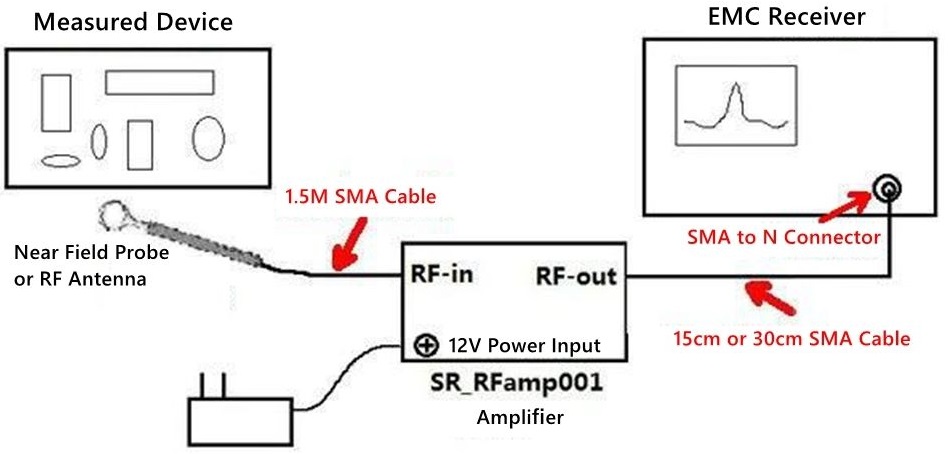

Usage Diagram:

RFamp001C zesilovač, 30dB, 9KHz-6GHz, briv

Precaution:

  • Connect all signal lines, power on the spectrograph first, and then power on the amplifier.
  • The amplifier does not support hot plug/unplug.

Please do not plug or unplug the signal line with electricity to prevent static electricity or leakage from damaging the amplifier.

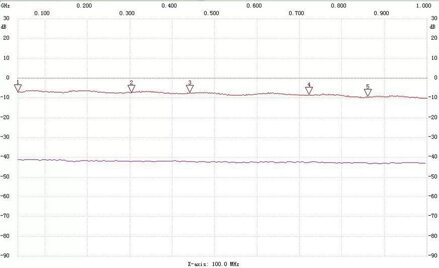

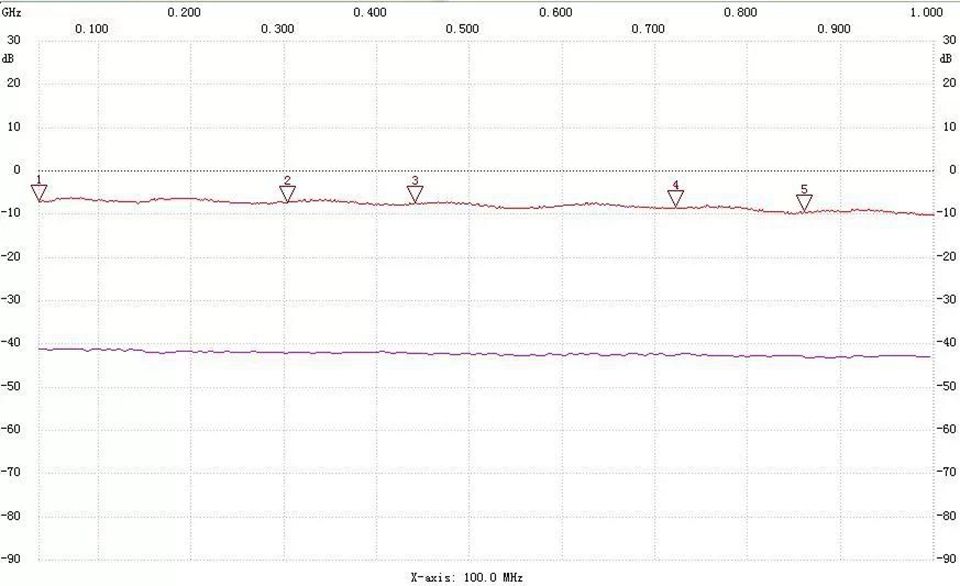

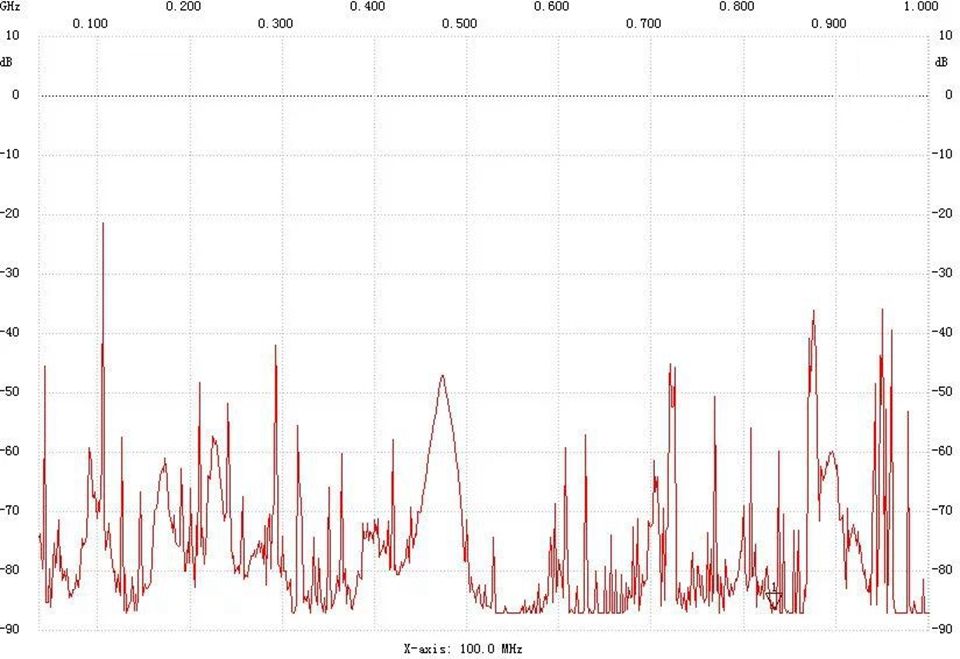

After the RFamp001 signal source is connected to a 40dB attenuator, the measured spectrum of 30MHz-1GHz is received from the spectrophotometer input, and it can be seen that the gain fluctuation is very small, less than ± 2dB.

RFamp001C zesilovač, 30dB, 9KHz-6GHz, briv

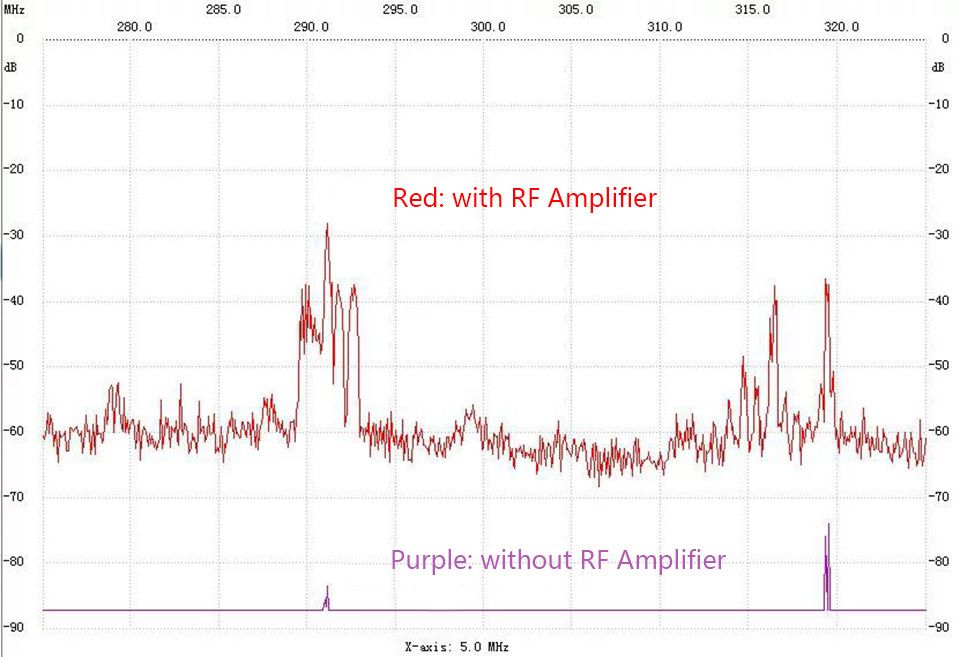

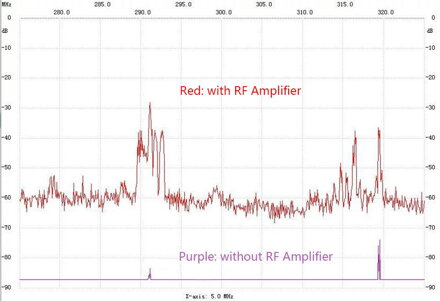

RFamp001 input is connected to a magnetic field probe, and the actual working effect of the amplifier is achieved:

RFamp001C zesilovač, 30dB, 9KHz-6GHz, briv

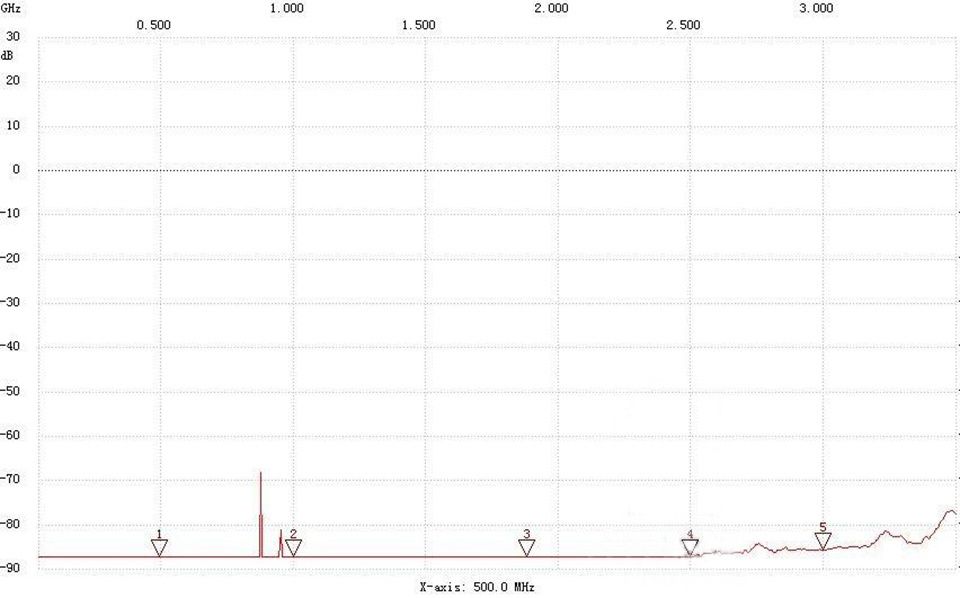

RFamp001 Background Noise Diagram:

 RFamp001C zesilovač, 30dB, 9KHz-6GHz, brivSR-Rfamp001 Actual Measurement Spectrogram:

RFamp001C zesilovač, 30dB, 9KHz-6GHz, briv

 RFamp001C zesilovač, 30dB, 9KHz-6GHz, briv

RFamp001C zesilovač, 30dB, 9KHz-6GHz, briv

RFamp001C zesilovač, 30dB, 9KHz-6GHz, briv

RFamp001C zesilovač, 30dB, 9KHz-6GHz, briv

RFamp001C zesilovač, 30dB, 9KHz-6GHz, briv
