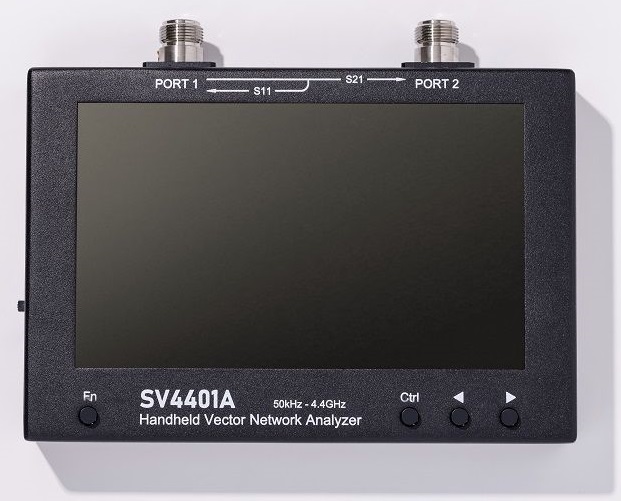

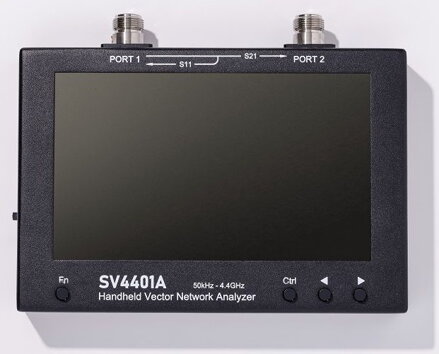

SV4401A 4.4G VNA s kapacitní dotykovou obrazovkou

Zařízení SV4401A je vhodné pro anténní testování MF/HF/VHF/UHF pásem, jako jsou krátkovlnné antény, ISM pásmové antény, Wi-Fi antény, Bluetooth antény, GPS antény atd.

Lze použit také k měření filtrů, zesilovačů, atenuátorů, kabelů, rozdělovačů výkonu, odbočnic, duplexů a dalších RF komponent.

Podporuje různé formáty zobrazení: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, skupinové zpoždění, odpor, reaktance atd.

Navíc podporuje i funkci TDR, která je užitečná pro měření délek kabelů.

S optimálně navrženým systémem zpracování signálu je rychlost skenování 400 bodů/s, což umožňuje měření v kvazi reálném čase a maximální skenovací body jsou až 1001.

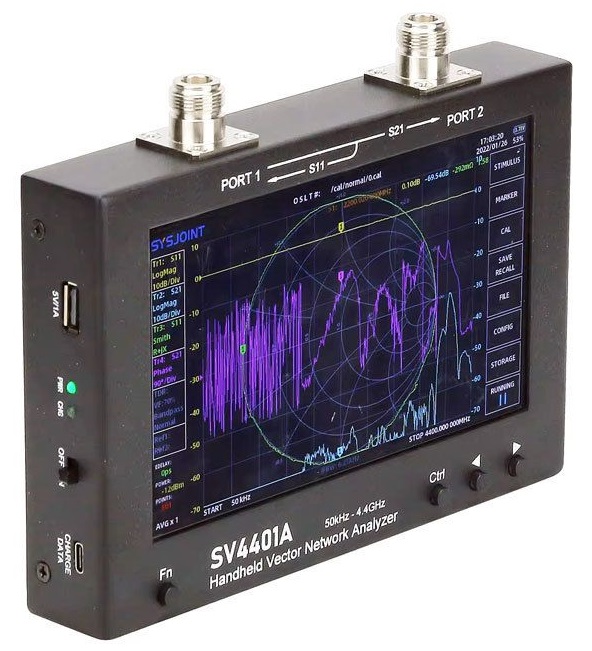

Obrazovka zařízení je 7palcová IPS kapacitní dotyková obrazovka s vysokým jasem, která uživatelům umožňuje jasně vidět obsah obrazovky ve venkovním prostředí.

Zařízení má design s plně dotykovou obrazovkou, se 4 fyzickými tlačítky, uživatelé mohou rychle nastavit frekvenční rozsah, měřítko, zapnout/vypnout stopy, přidat/odstranit markery, snímky obrazovky a tak dále.

Obsluha je poměrně pohodlná a snadná.

Má dvě vestavěné 3350mAh 18650 lithiové baterie s životností až 4 hodiny.

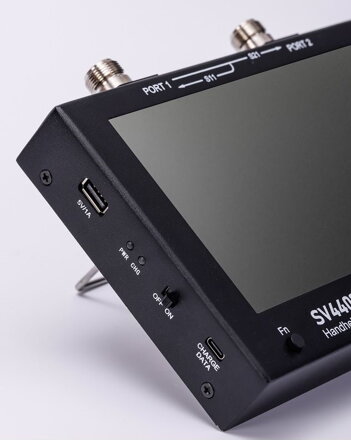

Nabíjecí rozhraní je USB typu C a kabel typu C lze použít k nabíjení zařízení a také k přenosu dat.

Má také vestavěnou paměťovou kartu 8 GB, kterou lze použít k ukládání stavu kalibrace, souborů snp, snímků obrazovky atd.

Je navržen s kovovým pouzdrem, které je odolné a může účinně stínit elektromagnetické rušení.

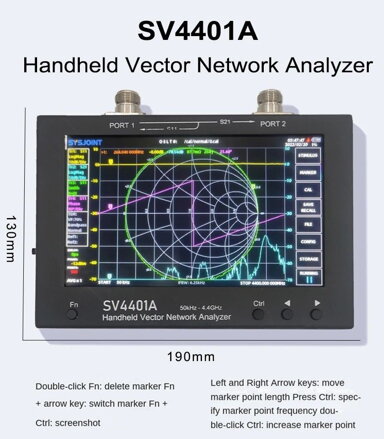

Rozměr je 190 x 130 x 30 mm a zadní držák je určen pro stolní použití.

RF rozhraní zařízení je konektor s vnitřním závitem typu N a je dodáváno s dvojicí adaptérů N/SMA, které lze použít k připojení DUT s rozhraními SMA.

Širokofrekvenční, ruční:

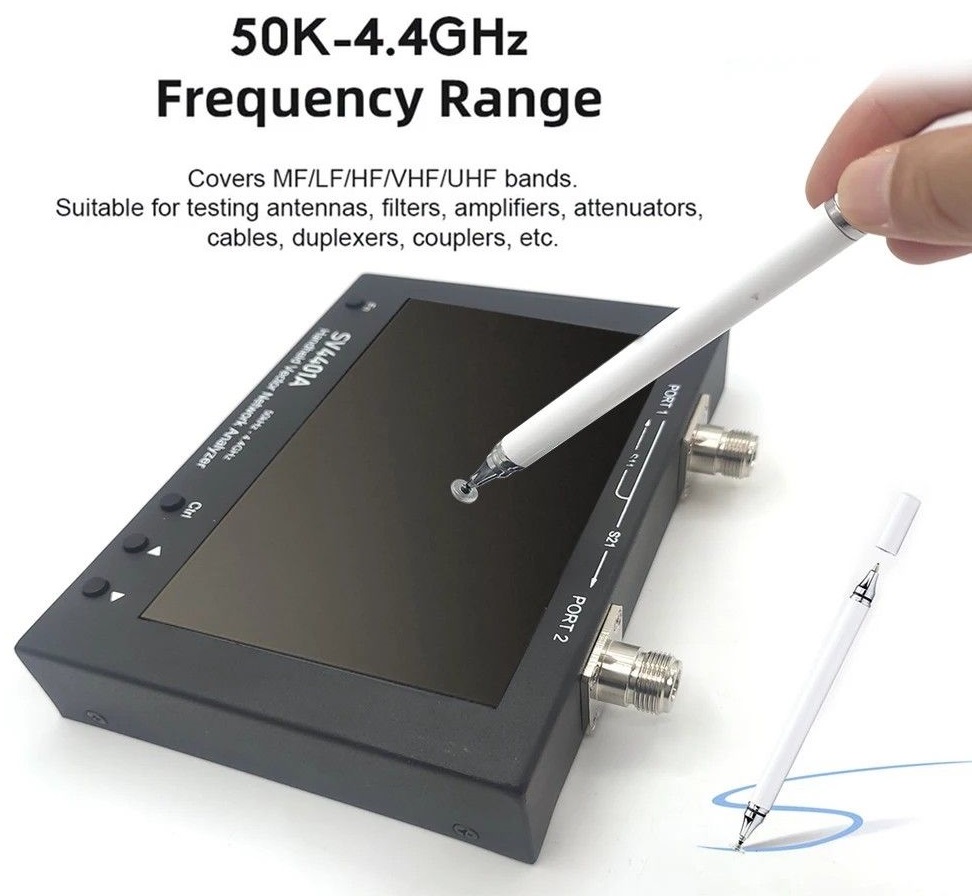

  • 50k ~ 4,4 GHz širokofrekvenční
  • Lze použít pro měření antén, kabelů, filtrů a dalších RF komponent.
  • Design do ruky
  • 7" HD obrazovka, plně dotykové ovládání
  • Ovládací rozhraní v angličtině

Stolní měřicí přístroj:

  • Kovové pouzdro, stínění před elektromagnetickým rušením
  • N konektory, stabilní a odolné

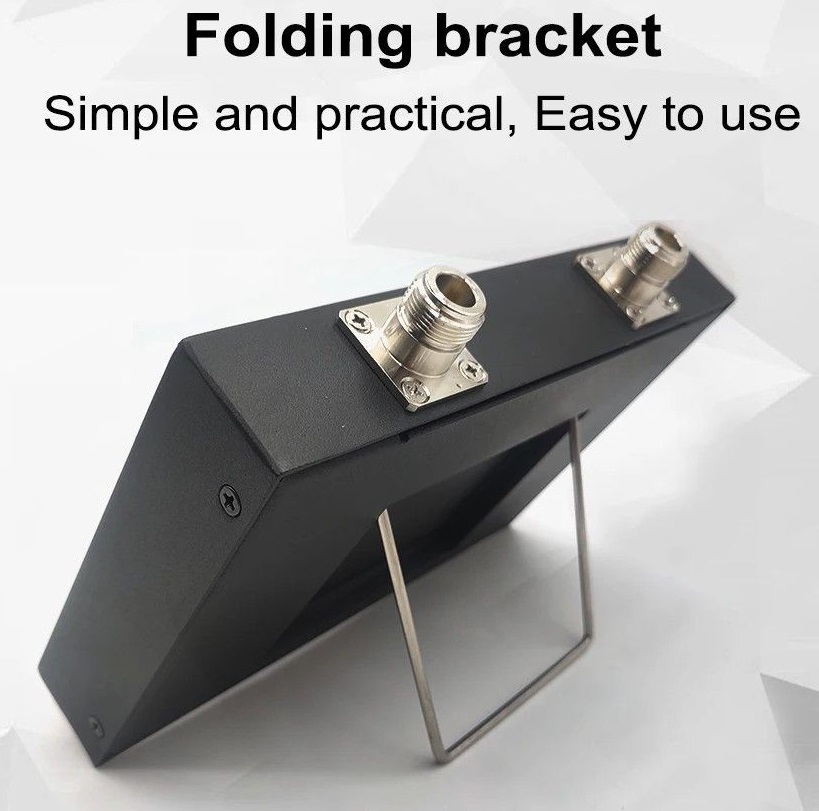

  • Ergonomický design se zadním držákem
  • Lithiové baterie Duo 18650
  • Nepřetržitý provoz až 4 hodiny

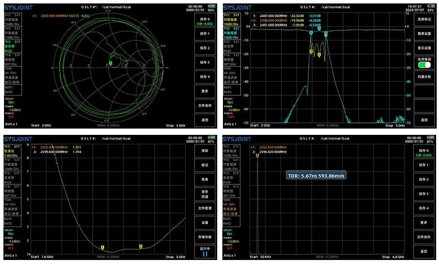

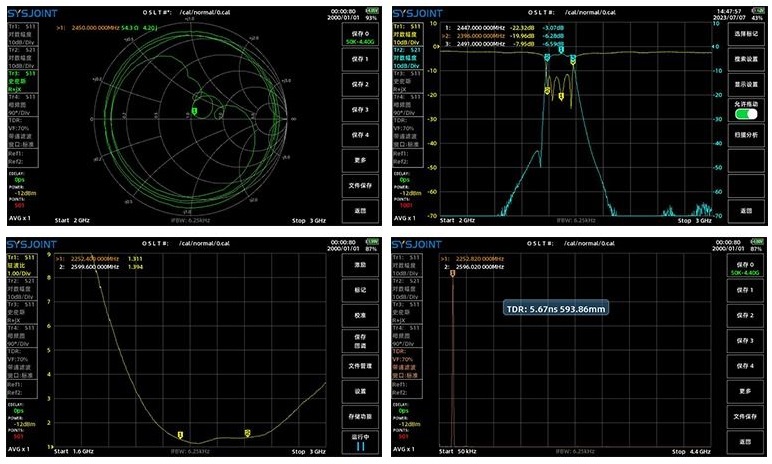

Režim několika zobrazení

Podporuje různé formáty zobrazení:

  • Log Mag
  • Linear Mag
  • Phase
  • Smith R+jX
  • Smith R+L/C
  • VSWR
  • Polar
  • skupinové zpoždění, odpor, reaktance atd.

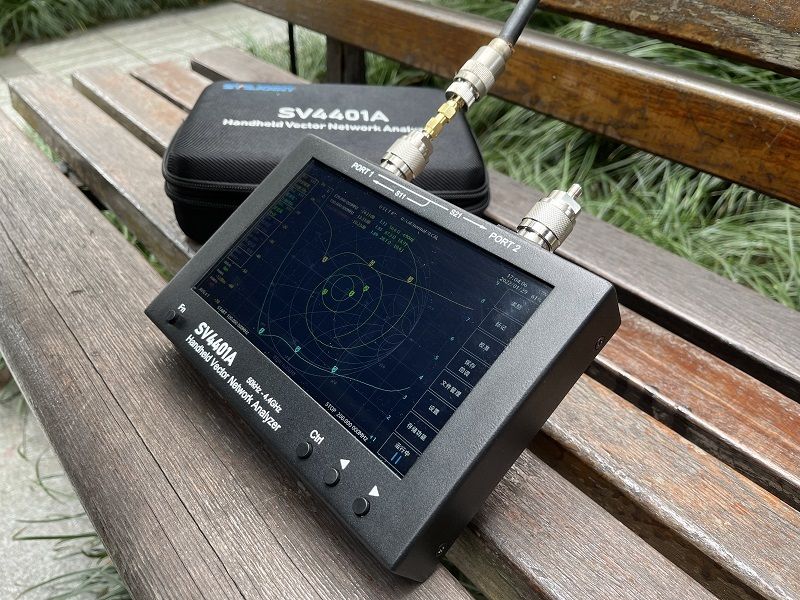

Pro venkovní použití:

  • 7'' IPS LCD displej, jasně viditelný venku
  • Fyzická tlačítka,snadné ovládání
  • Podpora místních snímků obrazovky
  • TF karta 8 GB

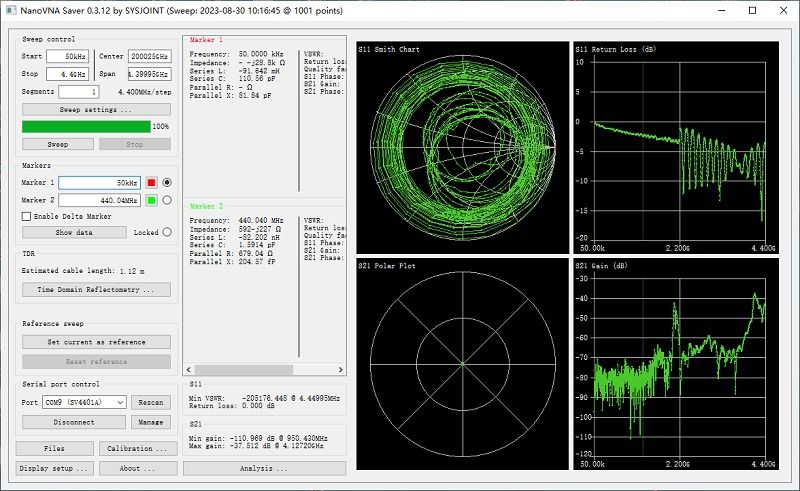

PC software:

  • Podpora PC softwaru Windows

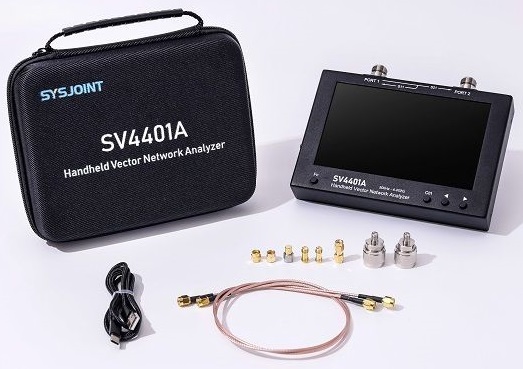

Kompletní příslušenství:

  • Přístroj SV4401
  • Adaptér N s vnějším závitem do SMA s vnitřním závitem
  • 3 kusy pozlacené kalibrační sady LOAD/OPEN/SHORT
  • Konektor SMA s vnitřním závitem do SMA s vnitřním závitem
  • Konektor SMA s vnějším závitem do SMA s vnějším závitem
  • Kabel RG316 50 cm
  • Kabel USB typu C
  • Vak

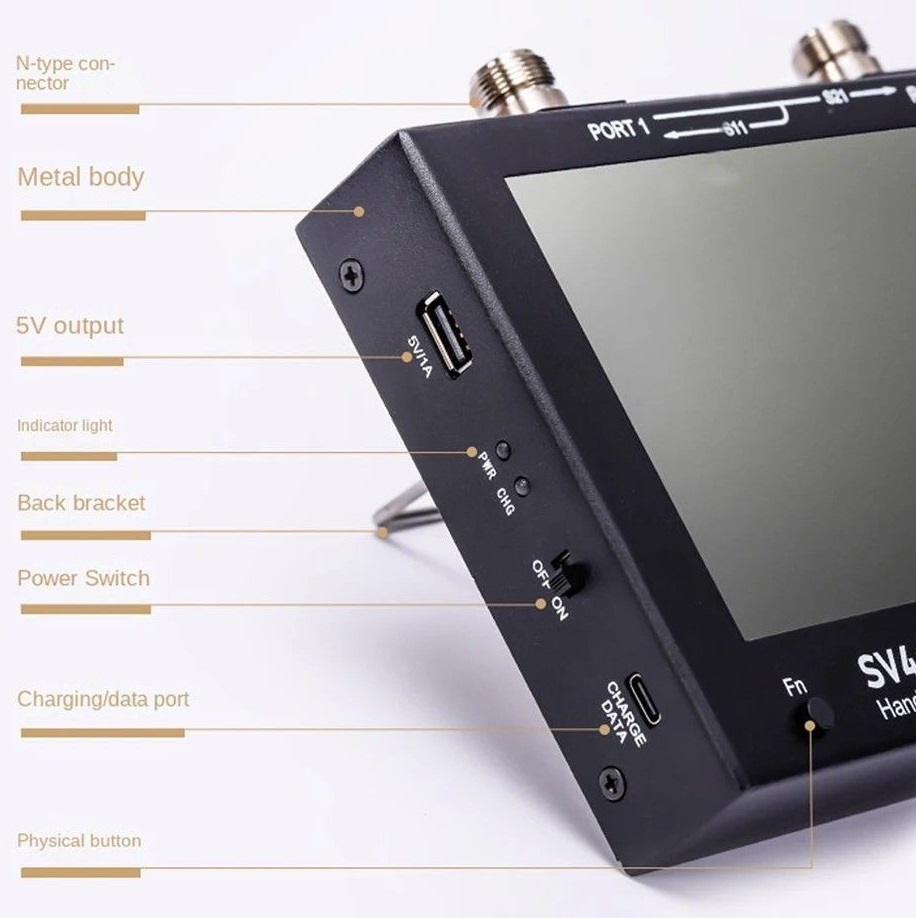

Vlastnosti:

  • Frekvenční rozsah: 50 kHz – 4,4 GHz
  • Dynamický rozsah S21: 75 dB, dynamický rozsah S11: 50 dB
  • 7" IPS kapacitní dotyková obrazovka s vysokým jasem, jasně viditelná venku
  • Kovové pouzdro, účinně stíní elektromagnetické rušení
  • RF konektor typu N, stabilní a odolný
  • Celá dotyková obrazovka + 4 fyzická tlačítka, pohodlné a snadné ovládání

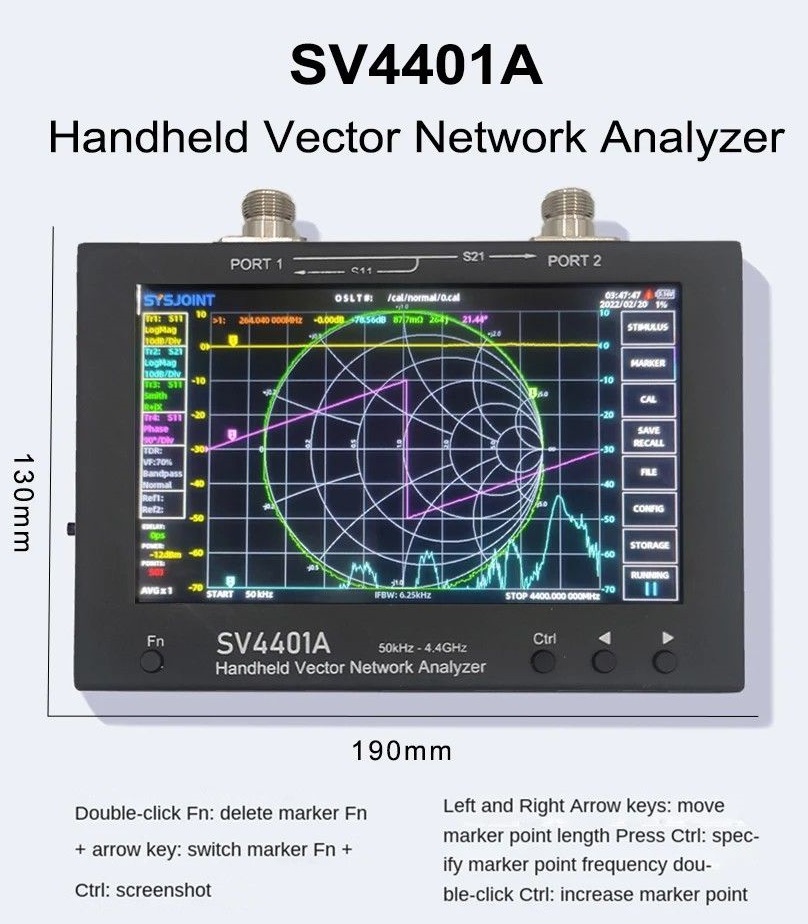

  • Rozměry: 190 mm x 130 mm x 30 mm
  • Navrženo se zadním držákem pro stolní použití
  • Podporuje místní snímky obrazovky, které lze uložit na vestavěnou paměťovou kartu
  • Vestavěná paměťová karta 8 GB pro ukládání stavu kalibrace, souborů snp, snímků obrazovky atd.
  • 2 vestavěné 3350mAh 18650 lithiové baterie s životností až 4 hodiny
  • Funkce TDR, kterou lze použít k měření délky kabelu
  • Až 2 referenční stopy
  • Až 8 markerů a tabulku markerů lze přetáhnout kamkoli na obrazovce
  • 12 slotů pro ukládání/vyvolání a podporuje stav ukládání/vyvolání kalibrace ze souborů
  • Nabíjení přes USB typu C a nabíjecí napětí je 5 V DC
  • Navrženo s 5V/1A USB výstupním portem
  • Aktualizace firmwaru přes virtuální U disk s kabelem USB typu C
  • Dodává se s kalibrační sadou SMA a 50cm koaxiálním kabelem SMA
  • Nastavitelný jas obrazovky
  • Automatický režim spánku pro úsporu energie
  • Podporuje příkazy konzole a software PC

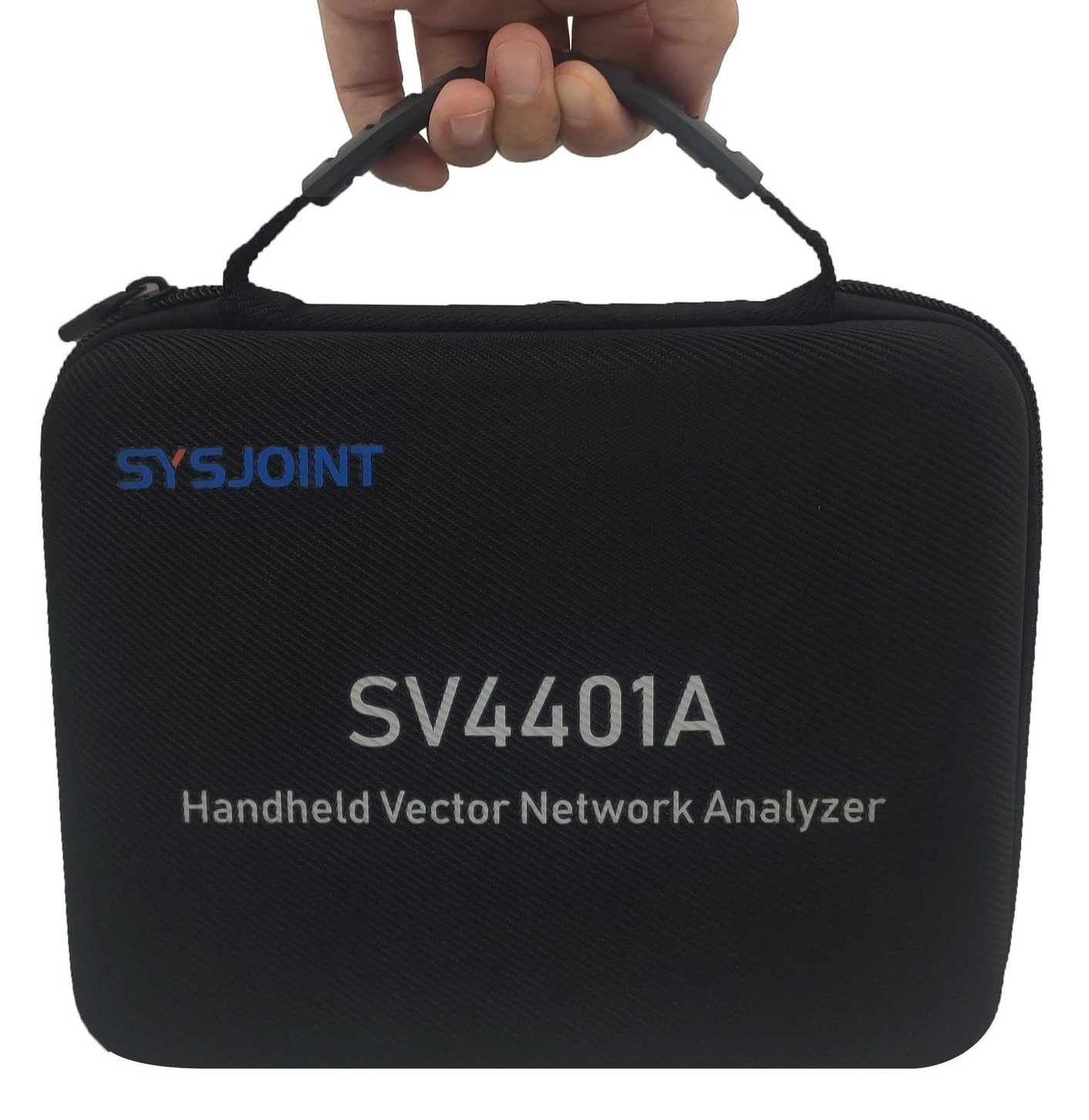

  • Dodáváno s úložným vakem

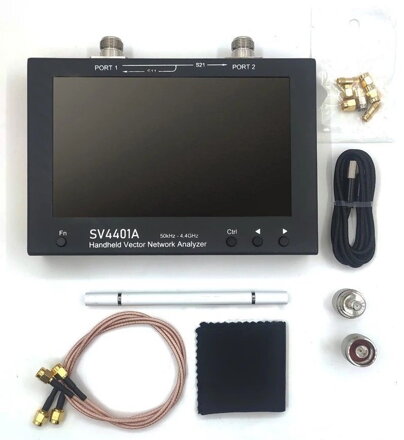

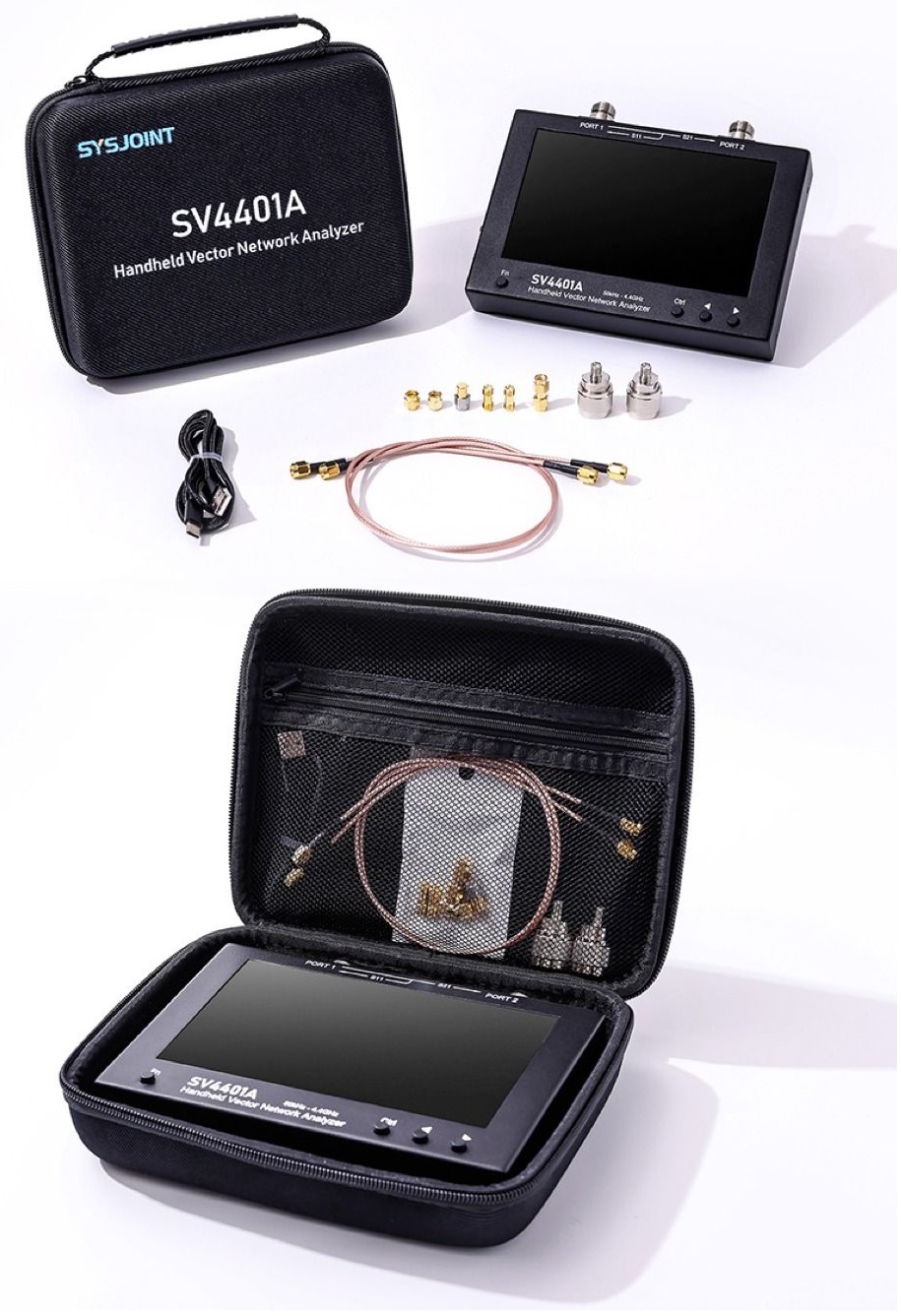

Obsah balení:

  • 1x Přístroj SV4401
  • 1x Adaptér N s vnějším závitem do SMA s vnitřním závitem
  • 3x pozlacené kalibrační sady LOAD/OPEN/SHORT
  • 1x Konektor SMA s vnitřním závitem do SMA s vnitřním závitem
  • 1x Konektor SMA s vnějším závitem do SMA s vnějším závitem
  • 1x Kabel RG316 50 cm
  • 1x Kabel USB typu C
  • 1x Vak
  • Manual ke stažení
