HL50200 10V-50V 200A PWM regulátor otáček pro stejnosměrné DC motory

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

PWM regulátor otáček pro DC motory s proudovým omezením 200A 10-50V

Jednoduše použitelný PWM ovladač rychlosti s plným mostem s funkcí vpřed/vzad pro jakýkoliv kartáčový motor.

K použití u vozíků, přívěsů, elektrických kol, motokár nebo při jiných průmyslových aplikacích.

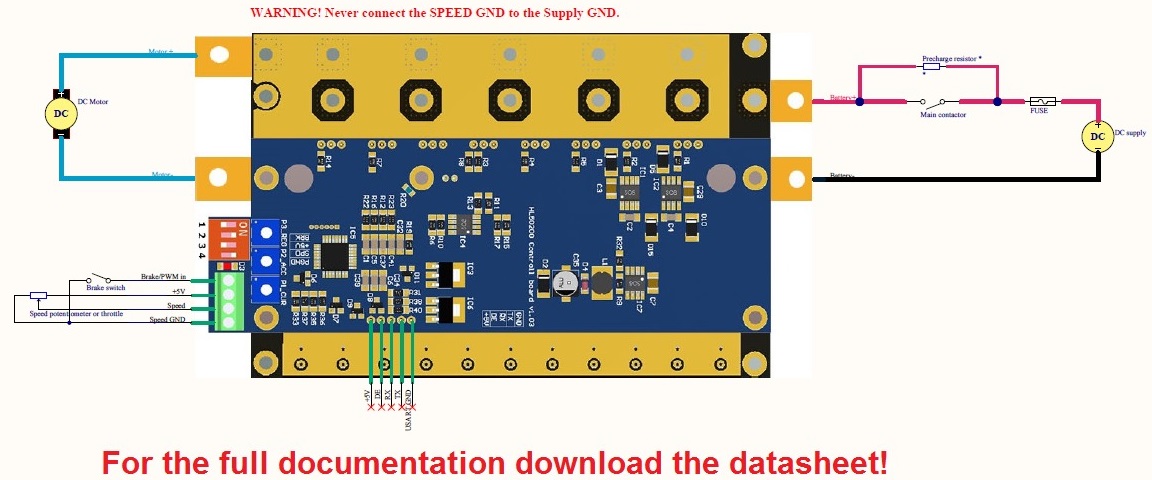

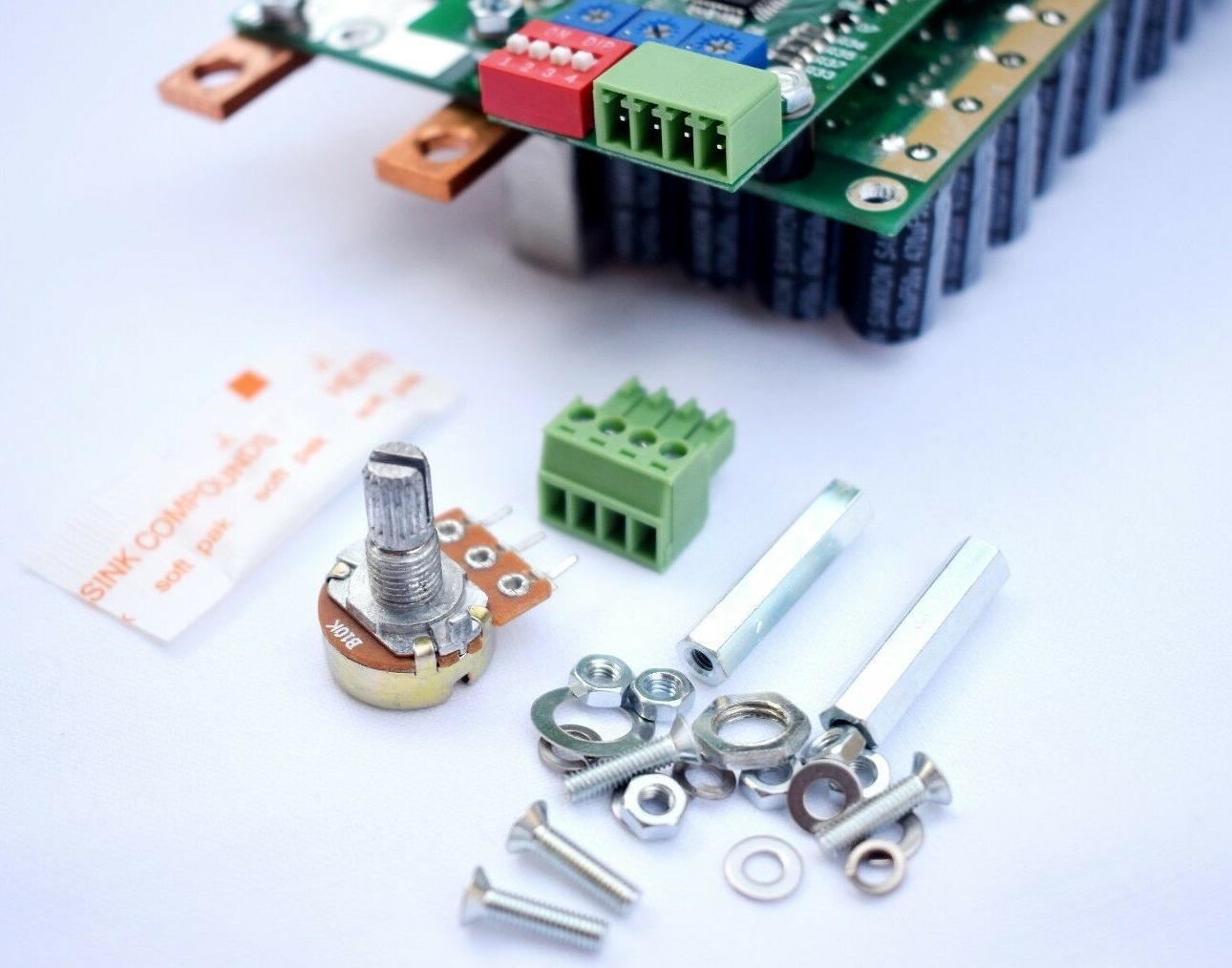

Stačí připojit baterii a váš motor k M6 svorkám, nastavit maximální proud pomocí malého modrého trimovacího potenciometru nacházejícího se na desce a jste hotovi. Nastavení rychlosti pomocí potenciometru, nastavení směru vpřed/vzad pomocí přepínače, možné použití i vlastního signálového přepínače.

Výhody oproti jiným PWM regulátorům motorů:

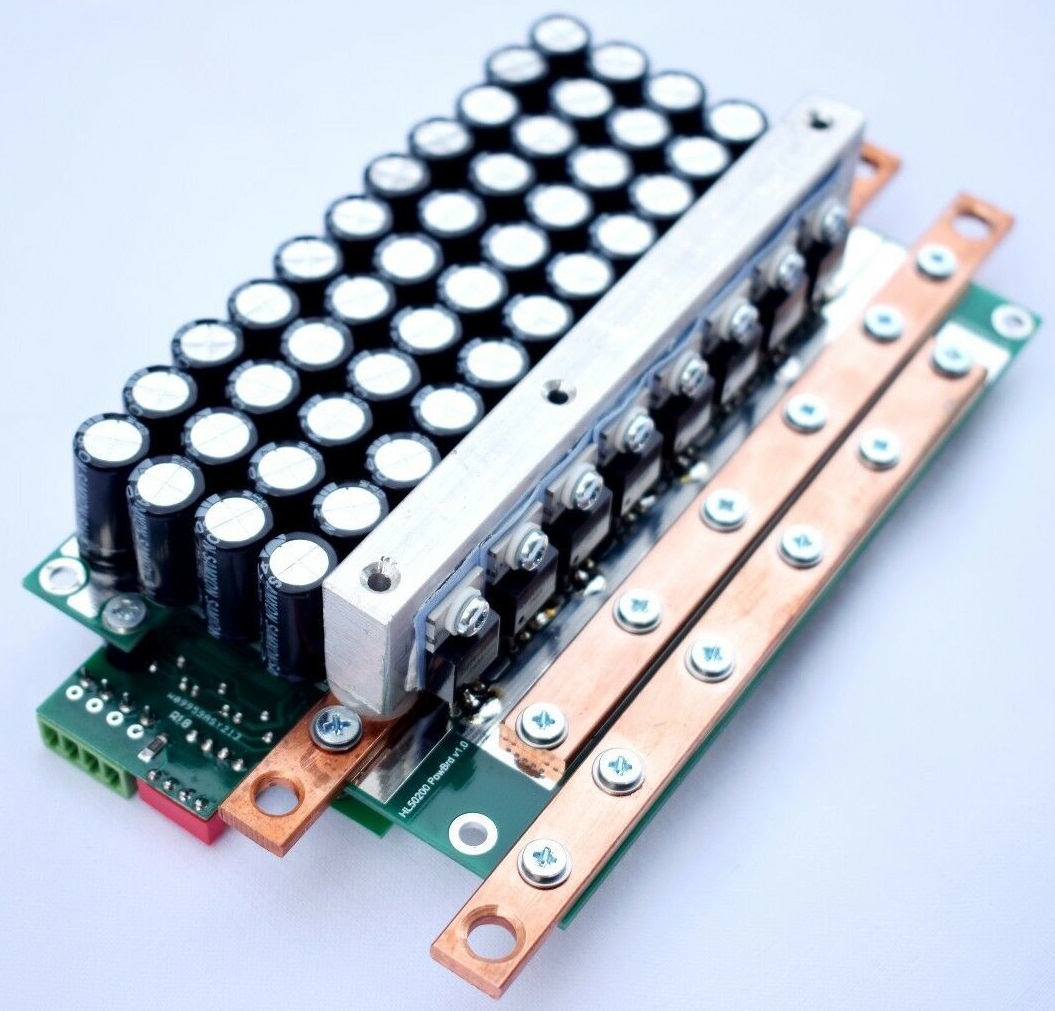

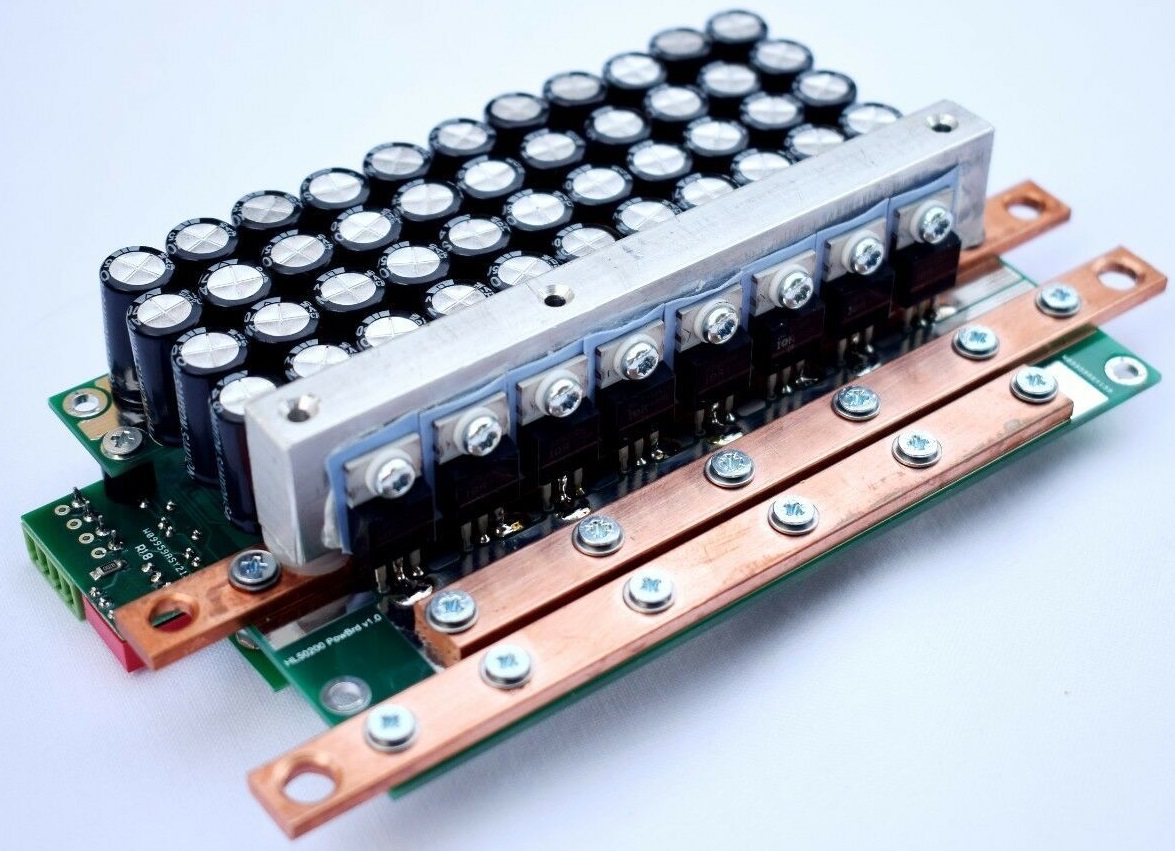

• Vysokozátěžové měděné spoje pro špičkové proudy a kontinuální proud 200A.

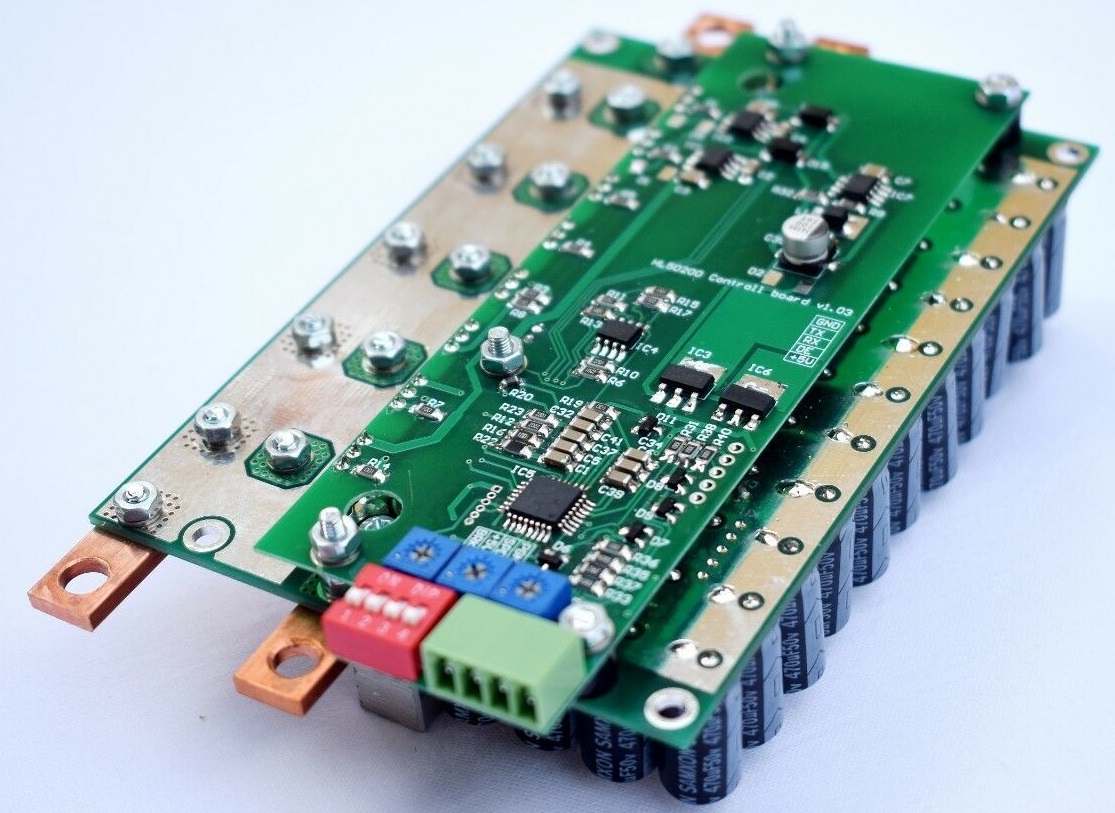

• Vylepšené rozvržení desky plošných spojů.
• Rychlý 32bitový Cortex procesor.
• Připojení pomocí vysokoproudých M5 šroubů.

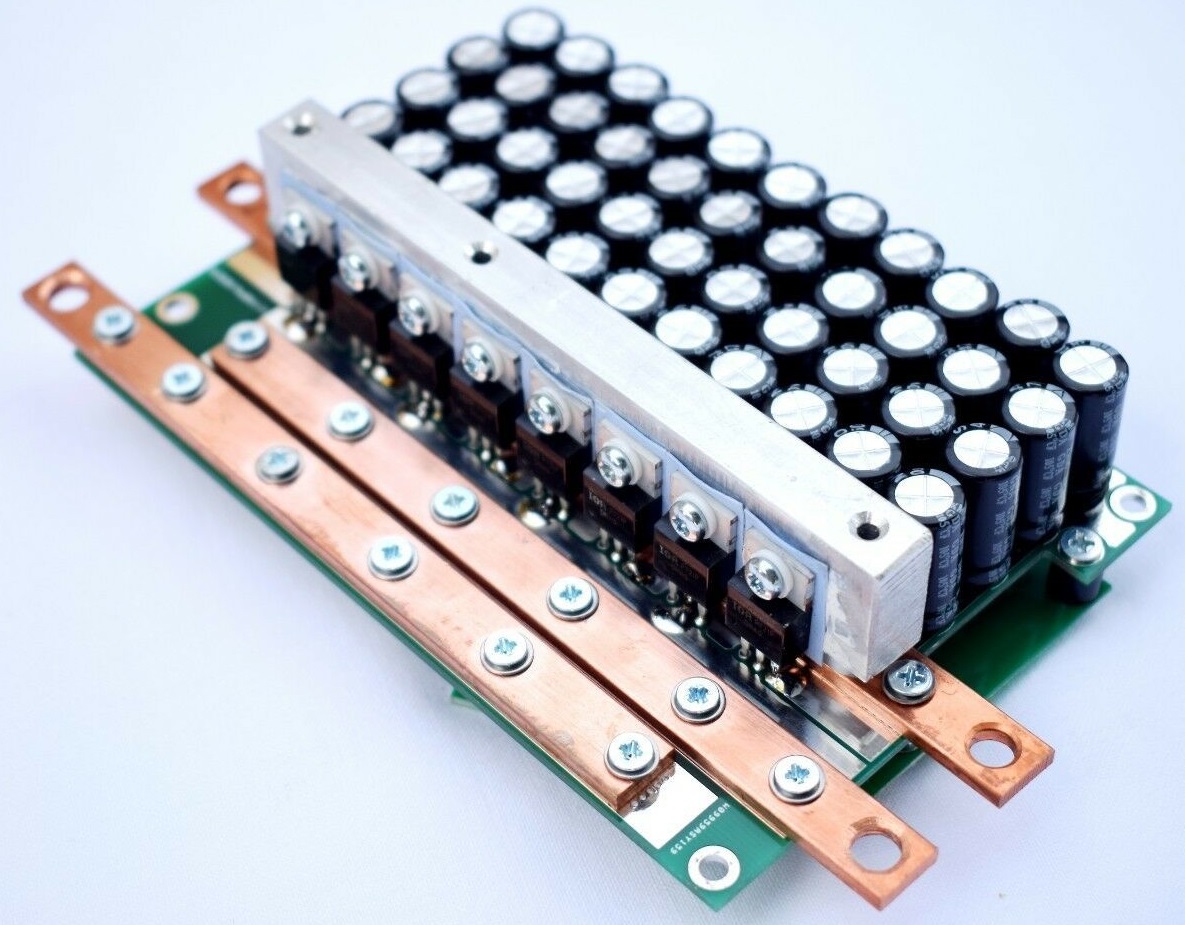

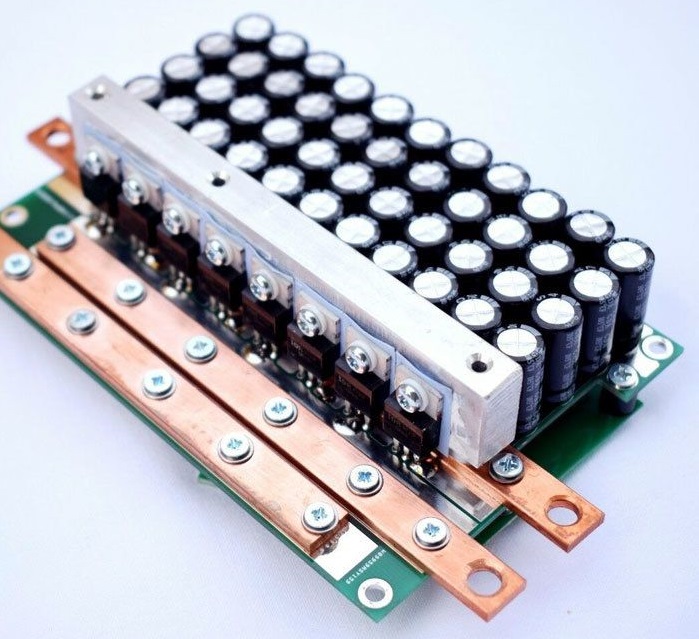

• Obsahuje nízkoodporové 3,4mOhm MOSFETy.
• 2kvadratový provoz (jednotka CW a regenerativní brzda CW).
• Malé zahřívání, možné připevnění chladiče.
• Střída: 0-95%.
• Univerzální vstup ovladače rychlosti 0–5V. Není nutné používat potenciometr pro ovládání rychlosti. Lze použít PLC výstup nebo jakýkoliv jiný analogový systém nebo PWM signál z uPC nebo RC přijímače s PWM signálem.
• Regenerativní brždění (bržděním dochází k nabíjení baterie díky převodu kinetické energie na elektrickou). Z bezpečnostních důvodů regenerativní brzda nenahrazuje běžnou brzdu!
• Nastavitelné omezení akcelerace 0–20 vteřin.
• Nastavitelné omezení kontinuálního proudu v rozsahu 0–200A.
• Spínací špičkový proud nebo striktní omezení proudu.
• Špičkový proud 300A po dobu 5 vteřin.
• Nastavitelný regenerativní proud.

Poznámka: Pro maximální výkon je nutné připojit dodatečný chladič na hliníkový blok, který je předvrtán otvory M6.

POZOR: Není stavebnice!

Nastavitelné 6 provozní režimy:

1. běžný potenciometr 0-5V 0-97% výstupního napětí
2. Hallův magnetický ovladač (s výstupem 0.5-4,5V)
3. přímý PWM vstup (0–95 %)
4. RC PWM vstup 1,5ms +/-1ms
5. RS232 ovládání
6. RS485 ovládání

Specifikace:

• Model: HL50200
• Obousměrný: NE
• Napájení: 10–50V DC.
• Pracovní proud: 200A
• Maximální proud: 300A@5sec 75A@15sec 60A@1min
• Obousměrný: ano
• Minimální pracovní cyklus: 0%
• Maximální pracovní cyklus: 97 – 100 %
• PWM Frekvence: 20khz
• Ochrana: spínací frekvence, ochrana proti přehřátí (75 °C), ochrana proti nadproudu, ochrana proti zkratu na výstupu
• Rozměry: 90 x 155 x 35 mm
• Hmotnost: 350g

Datasheet: www.dropbox.com/s/edzmf4zn0r5a41f/HL50200 1v05 full.pdf?dl=0

Jak lze pomocí tohoto ovladače kontrolovat rychlost motoru?

Pomocí potenciometru lze jemně nastavit proud, který může motor maximálně využít.

Příklad: pokud máte 2000W 24V DC motor, nominální proud vašeho motoru je tedy 83A. Následně lze nastavit proudové omezení na 80A.

Díky tomu jsou váš motor a PWM ovladač zcela ochráněny proti vyhoření nebo přetížení. Ovladač zároveň obsahuje ochranu proti přehřátí – měří teplotu na chladiči. Pokud tato přesáhne maximum, ovladač se vypne.

Rychlost motoru lze jednoduše ovládat v rozmezí 0–95 % pomocí potenciometru, který se připojuje ke svorkám pro připojení potenciometru. Délka kabelu potenciometru není omezena.

Délka kabelu potenciometru není omezena.
