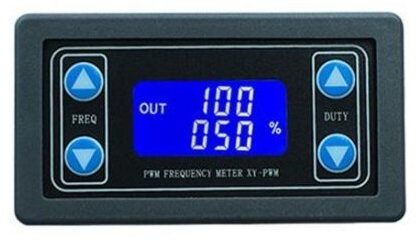

XY-PWM frekvencí generátor signálu s LED displejem

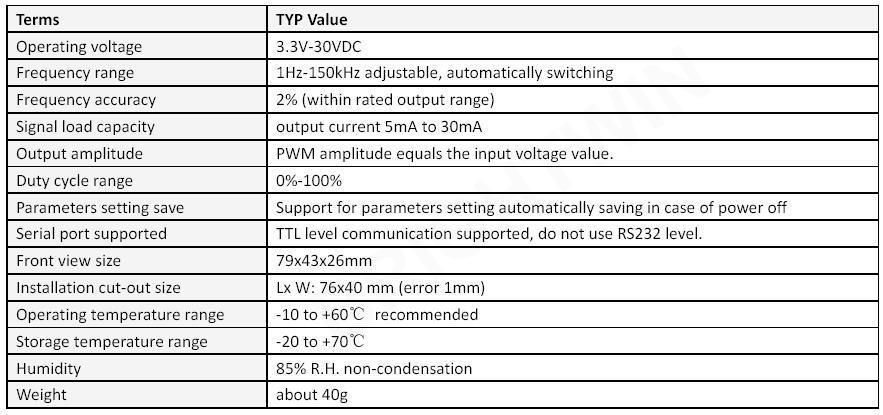

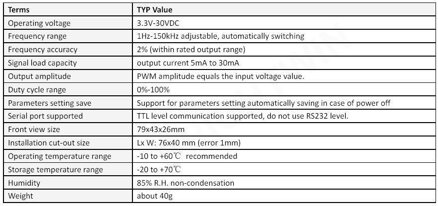

Technické údaje:

• Model: XY-PWM-2

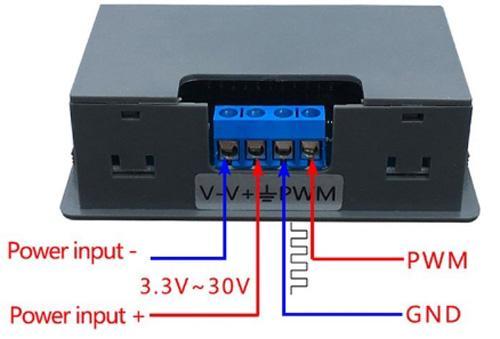

• Pracovní napětí: 3.3–30V
• Frekvenční rozsah: 1Hz–150KHz.
• Pracovní cyklus: 0% - 100%
• Frekvenční přesnost: ±2 %
• Výstupní proud: 8–30mA.
• Typ výstupu: TTL
• Rozměry: 32x52x0.9mm
• Velikost instalačního výřezu: 76x40mm
• Rozsah provozní teploty: -30 ~ + 70 °C.

Sériové ovládání:

• Komunikační standard: 9600 bps
• Datové bity: 8
• Stop bit: 1
• Kontrolní číslice: žádná
• Řízení toku: žádné

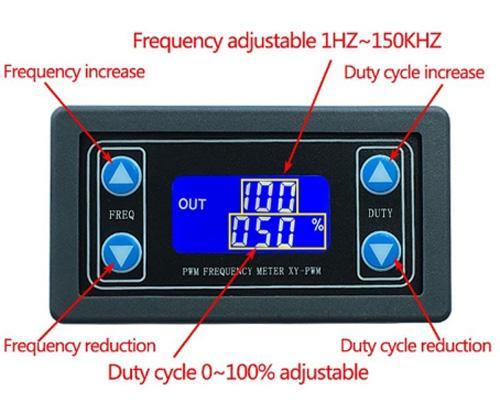

Setting Parameters:

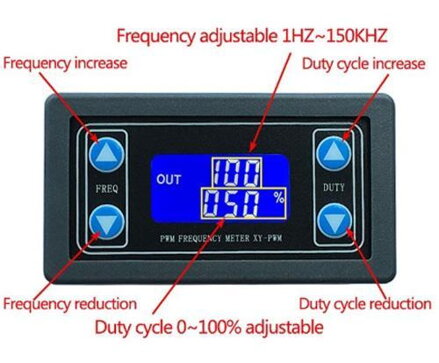

• There are 4 independent buttons on the module for setting the frequency value and the duty cycle value.
• Supports short press (increase or decrease one unit by one unit) and long press (fast increase or decrease).
• All setting parameters will be saved when powered off to achieve data guaranteed.

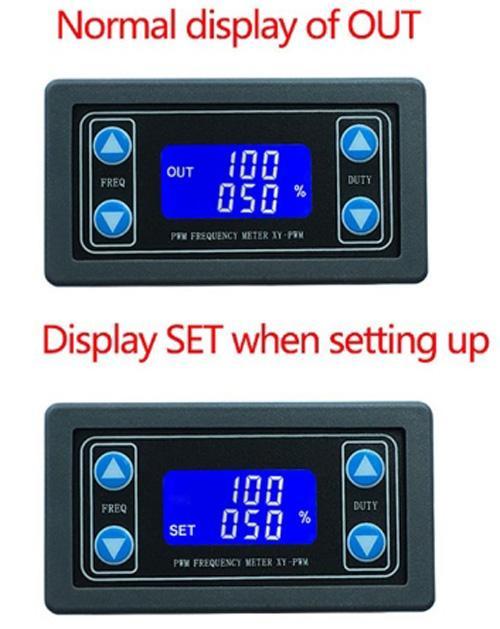

Frequency Display Instruction:
The frequency is divided into 4 ranges and switched automatically.

• 1. XXX (without decimal point): minimum unit is 1Hz, value range is 1Hz~999Hz.
• 2. X.XX (the decimal point is in the hundred digit): minimum unit is 0.01kHz, value range is 1.00kHz~9.99kHz.
• 3. XX.X (the decimal point is in the ten digit): minimum unit is 0.1kHz; value range is 10.0kHz~99.9kHz.
• 4. X.X.X (full decimal point): the minimum unit is 1kHz; the value range is 1kHz~150kHz e.g.
• Frequency displays 100 represents 100Hz; displays 1.01 represents 1.01kHz; displays 54.1 represents 54.1kHz; displays 1.2.4 represents 124kHz

Obsah balení:

• 1x XY-PWM-2 Generátor signálu
