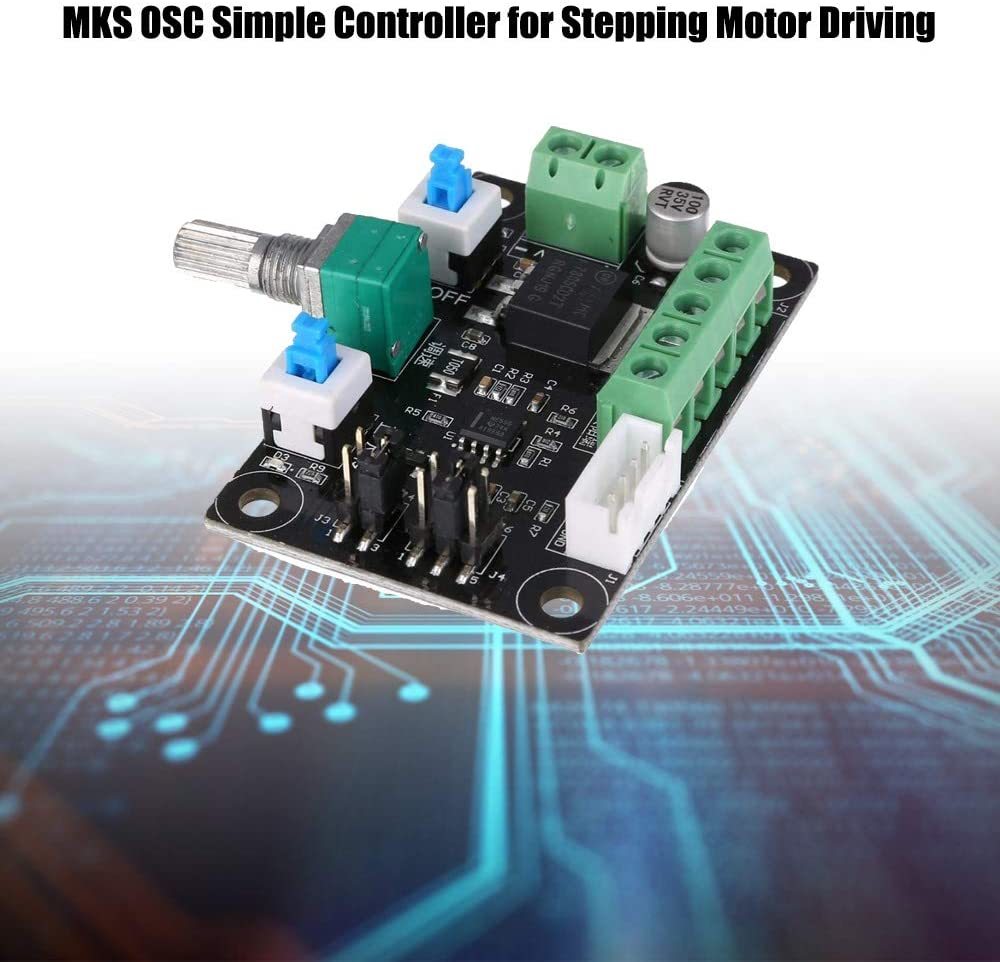

OSC Modul řídicí jednotky PWM generátoru pro jednoduché krokové motory

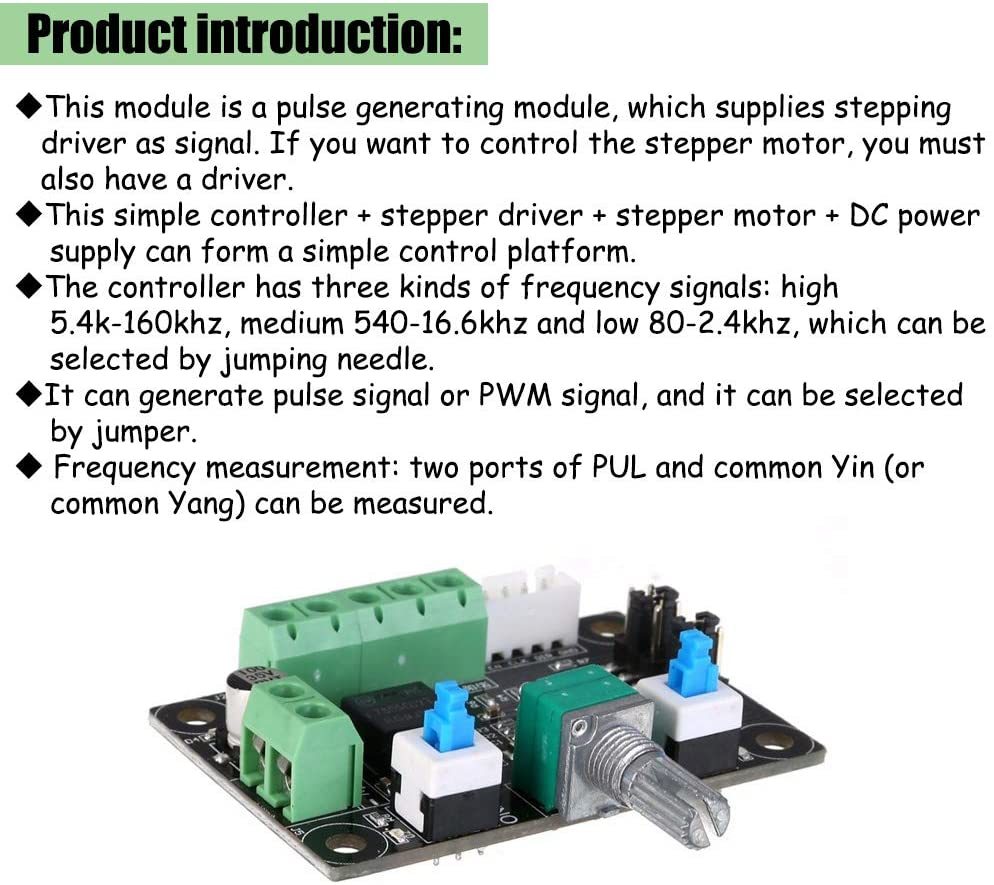

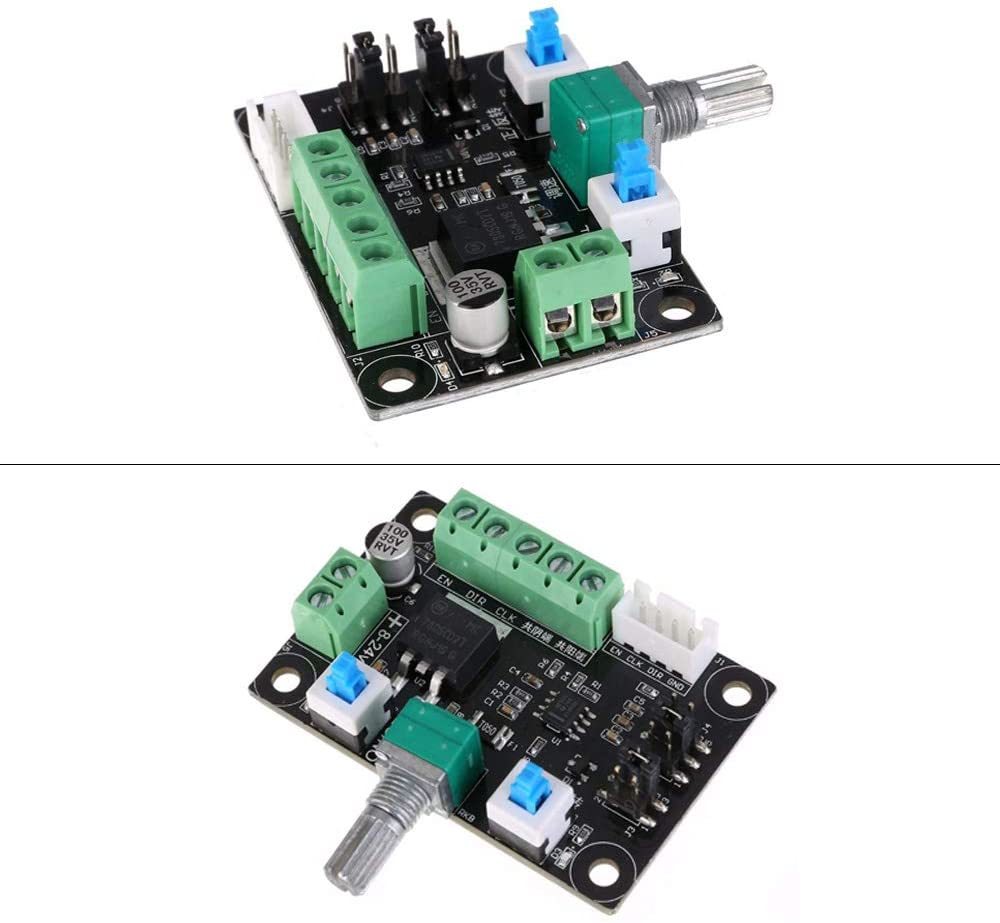

Tento modul impulzního generátoru je určen pro propojení s běžnými typy krokových/impulzních motorů.
Modul má dva režimy provozu, frekvenční a PWM. Ve frekvenčním režimu modul generuje signál s obdélníkovým průběhem/vlnou na frekvenci, kterou může uživatel řídit velkým potenciometrem.

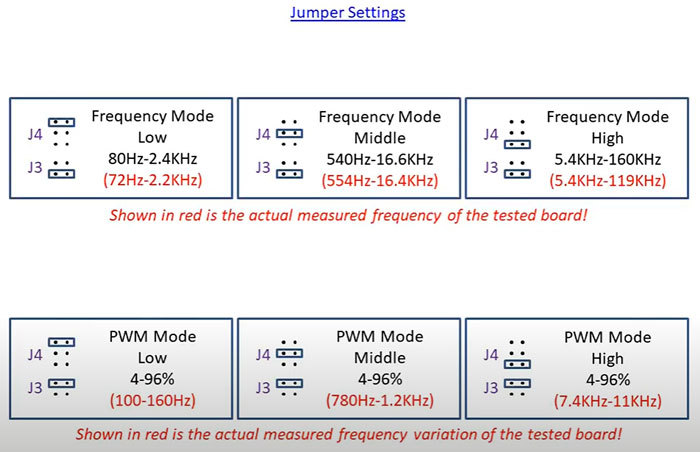

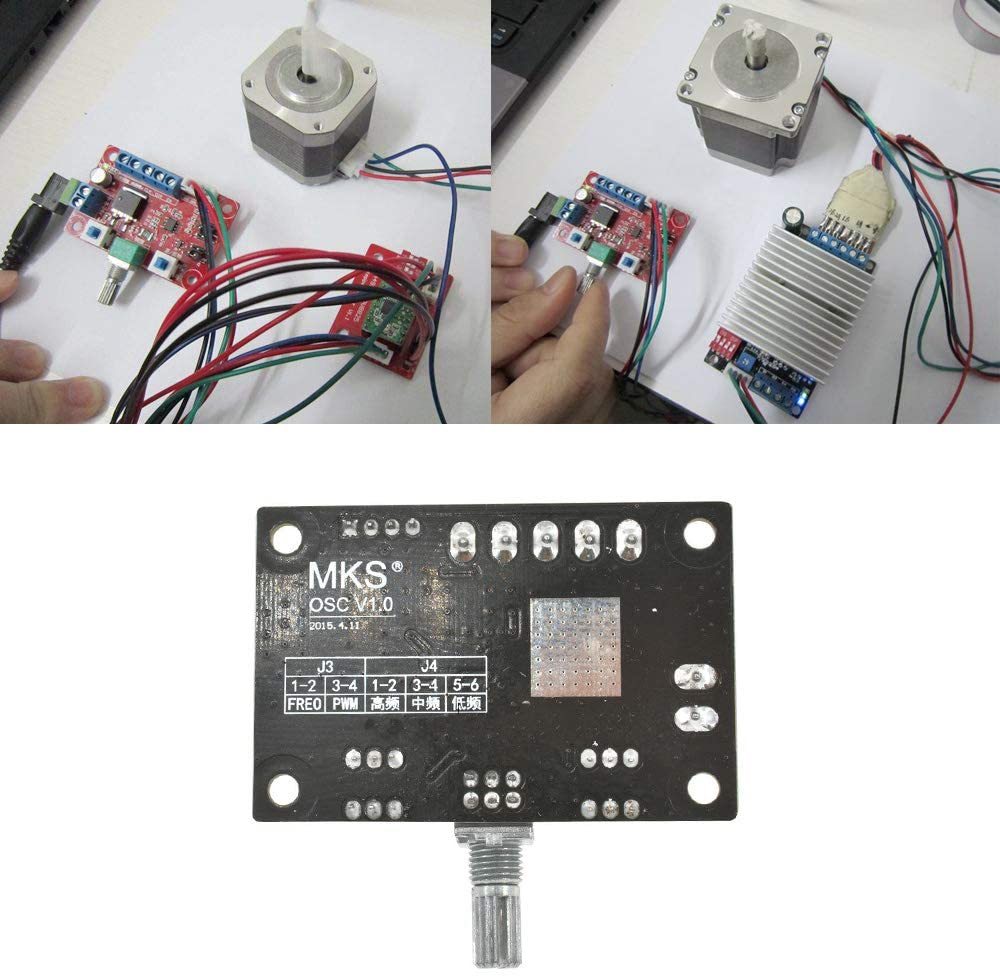

V tomto režimu jsou 3 frekvenční rozsahy, které se volí pomocí „jumperu" (viz níže). V režimu PWM modul generuje signál modulovaný šířkou impulsu s pracovním cyklem nastaveným potenciometrem.
K dispozici jsou také dva západkové spínače, které umožňují uživateli aktivovat/deaktivovat výstup motoru a řízení směru otáčení motoru. Modul má také dva rozsahy příkonu, díky nimž může být napájen ze široké škály napaječů.
Poznámka: Tento modul je určen k použití společně s pohonem motoru, nelze jej používat k přímému pohánění krokového motoru.
Specification:
- Model: OSC v1.0
- Power supply voltage: 12-24V
- Frequency: High: 5.4kHz-160kHz, Mid: 540Hz-16.6kHz, Low: 80Hz-2.4kHz

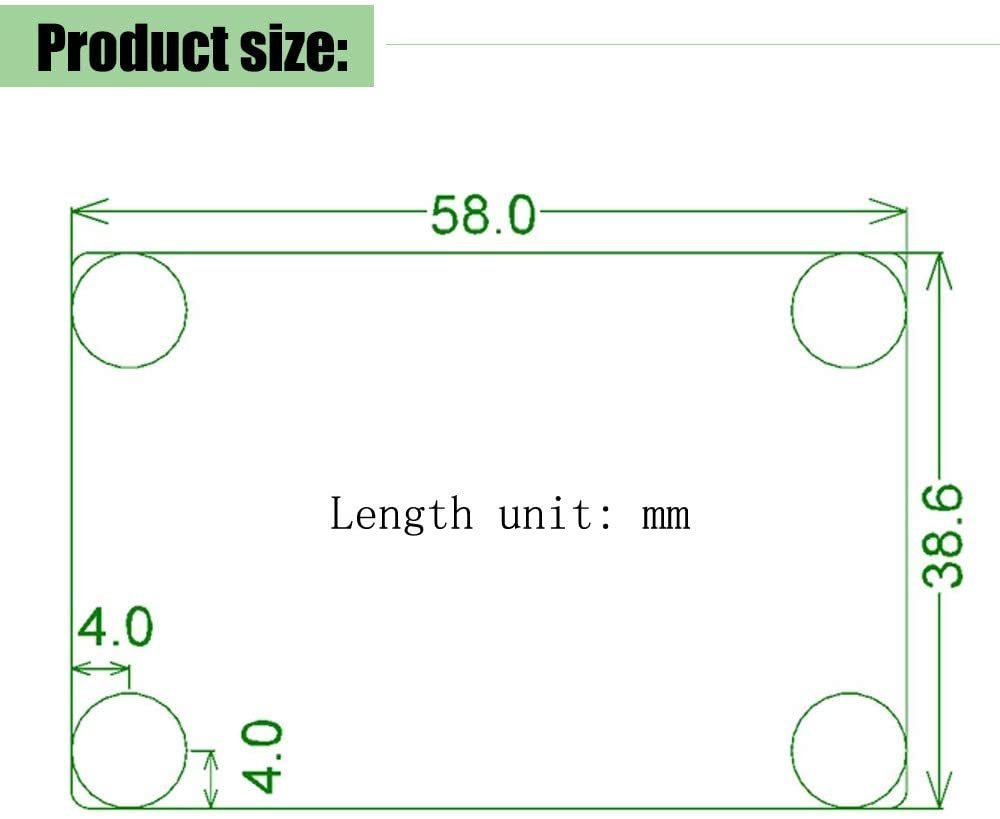

- Size: Approx. 58 x 38.6mm
- Manufacturer: MKS China

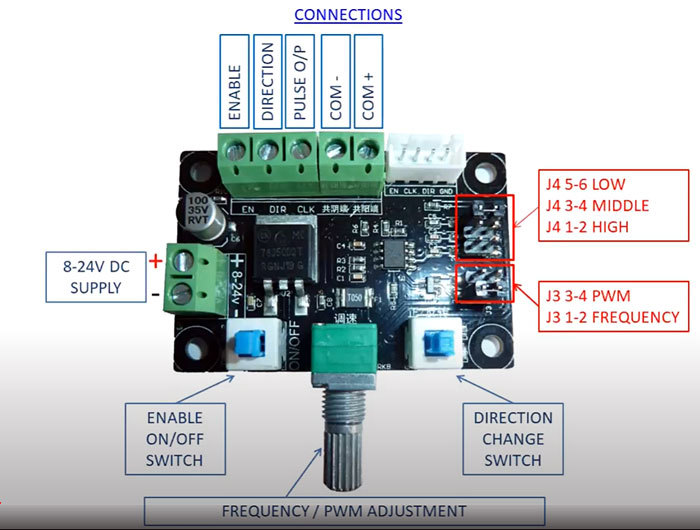

Please note: Different stepper driver may mark different name
- EN=ENA=FREE Enable
- PUL=PULS=CLK Pulse
- DIR=CW=CWW Direction

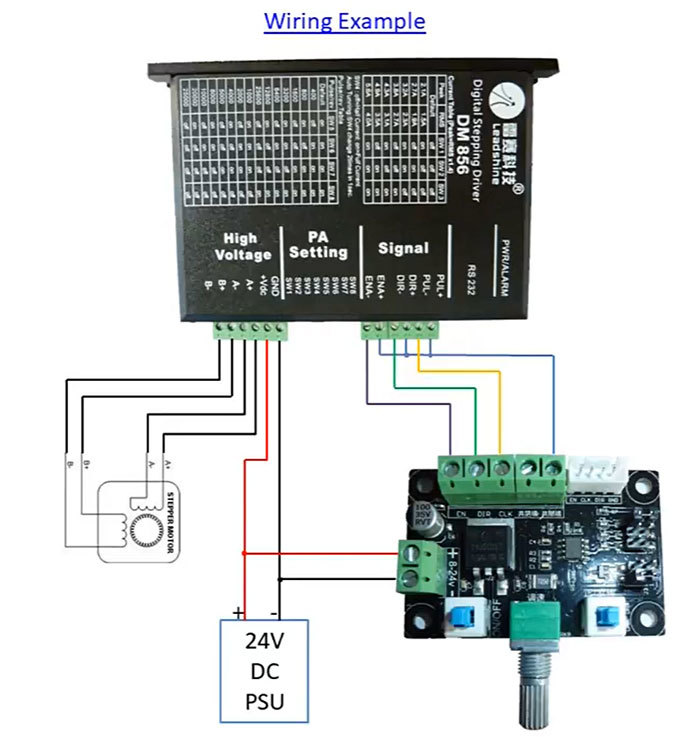

- Common anode Connection method (B)
- EN+ PUL+ DIR+ connect together to com+。
- EN- connect EN
- PUL- connect CLK
- DIR- connect DIR
- Common cathode Connection method (B)
- EN- PUL- DIR- connect together to com-。
- EN+ connect EN
- PUL+ connect CLK
- DIR+ connect DIR
