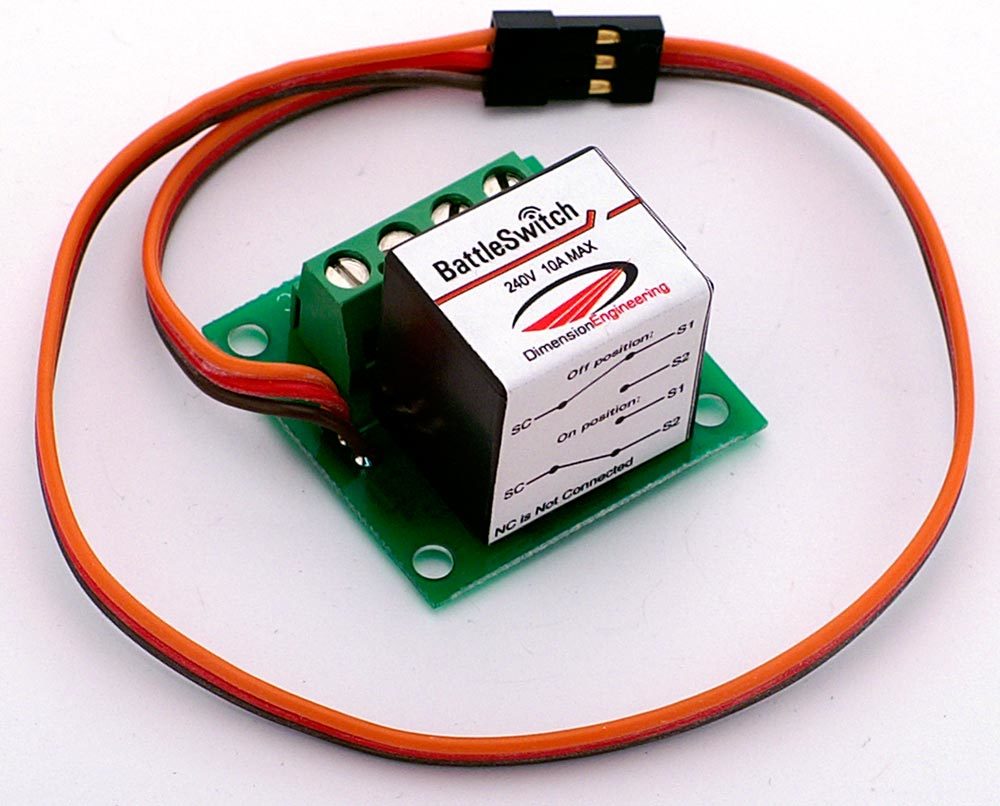

BattleSwitch rádiově řízené 10A relé
BattleSwitch je větší 10A verze našeho oblíbeného PicoSwitche. BattleSwitch je reléový spínač, který přepínáte pomocí rádiově řízené jednotky.
BattleSwitch můžete použít k rychlému a snadnému ovládání žhavicích svíček, zbraní BattleBot a dalších. Můžete aktivovat aplikace s napěťovými úrovněmi až 240V AC, aniž byste museli vědět cokoli o logických úrovních mikro ovladače nebo tranzistorů, protože relé nabízí plnou elektrickou izolaci od elektroniky vašeho přijímače.
BattleSwitch se zapojuje do standardního rádiového přijímače stejně snadno jako servo.
Pomocí svornic BattleSwitche odolných proti opotřebení připojíte zátěž, kterou chcete přepnout.
V závislosti na kanálu, který používáte, budete moci ovládat relé pohybem ovládací páčky rádia nahoru nebo dolů, doleva nebo doprava nebo jinou metodou, kterou si vyberete.
BattleSwitch má ve spodní části LED diodu zobrazující stav. LED dioda se rozsvítí, když je spínač relé zapnutý, a naopak. Pokud LED dioda opakovaně bliká, znamená to, že je rádiové spojení příliš slabé.
Relé je jednopólový dvoupolohový spínač. Jeho typická životnost je 100 000 spínacích cyklů, což závisí na tom, jak velkou zátěž používáte.
BattleSwitch nedodává energii do svorkovnic.
Potřebujete něco menšího? Vyzkoušejte PicoSwitch.
Specifikace:
- Model: BattleSwitch
- Maximální napětí v relé: 240 V AC
- Maximální proud v relé: 10 A @ 28 V DC, 12 A @ 120 V AC, 10 A @ 240 V AC
- Odpor relé: max 100 mΩ
- Provozní napětí: 3,5 až 5,5 V (na servo propojce)
- Typické čerpání z přijímače: 30 mA
- 1,25" x 1,25" x 0,9"
- 32 mm x 32 mm x 23 mm
- 12palcová servo propojka

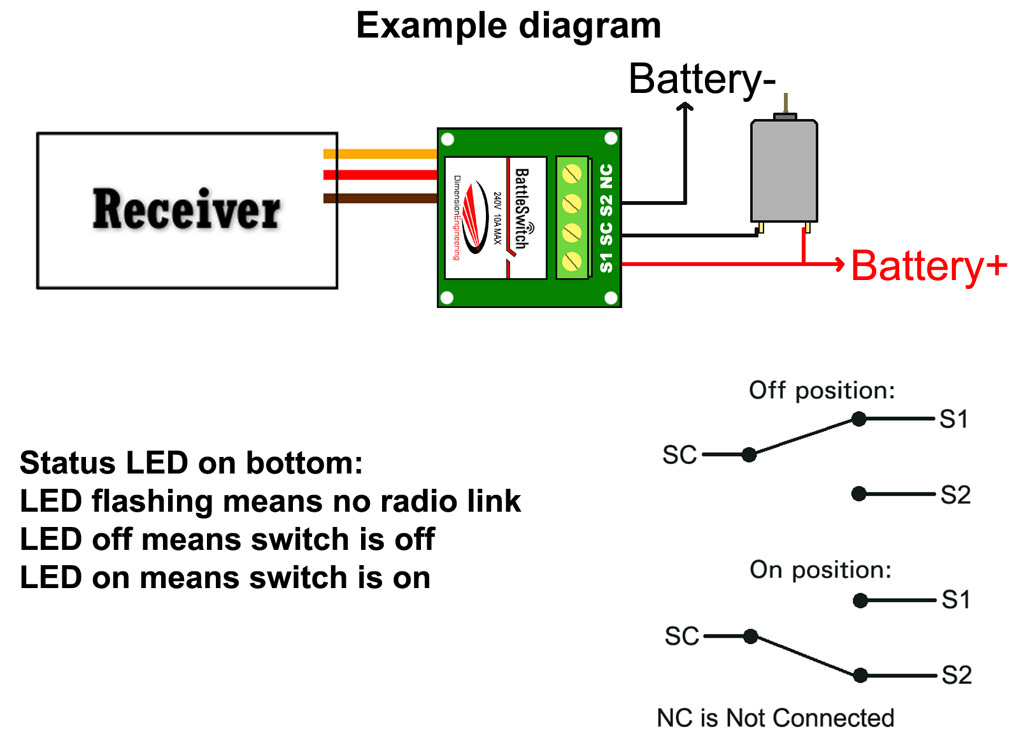

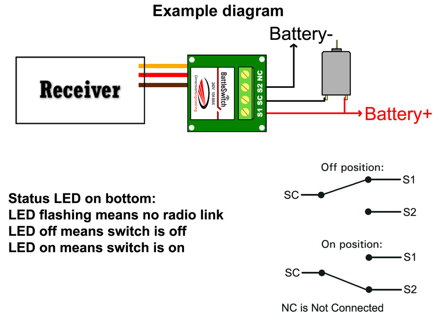

Diagramy: BattleSwitch example diagram.jpg
Použití:
- Ovládání výkonných pomocných zbraní v RC souboji.
- Ovládání žhavicích svíček v RC nitro vozidlech.
- Ovládání velmi výkonných osvětlovacích systémů ve velkých RC letadlech, lodích, automobilech.
- Ovládání domácích spotřebičů a systémů domácí automatizace.
- Ovládání nekritické automobilové elektroniky, jako jsou žhavicí dráty.
- Ovládání při téměř jakémkoli použití, při němž lze přepínat pomocí přepínače.
Příklady projektů:
- Using PicoSwitch to control christmas lights
- Using PicoSwitch to control a digital camera
- Using PicoSwitch to control sound effects
Výrobce: DimensionEngineering
