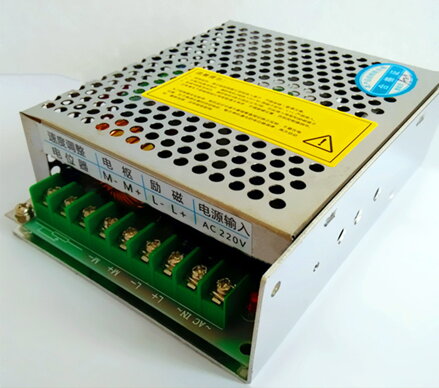

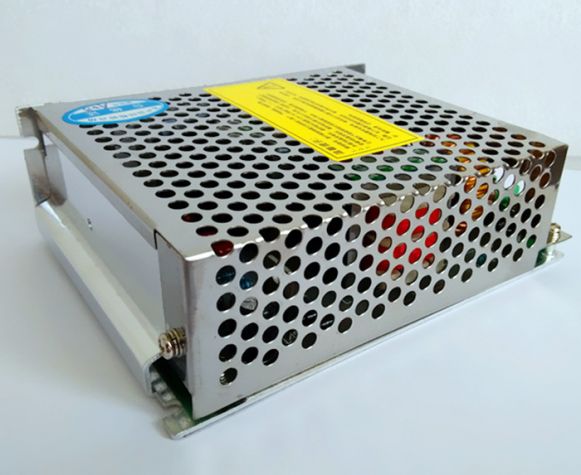

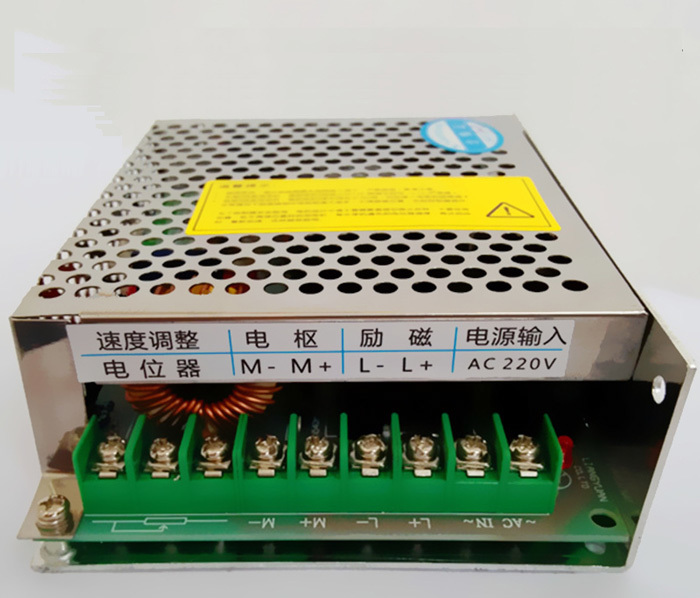

LY-820-A 230V AC/DC 5A PWM controller
Plynulá regulace počtu otáček nízkonapěťových elektromotorů.
Tyto motory najdou využití hlavně ve stejnosměrných vrtačkách, modelech aut, pohonech stěračů, tak jako u elektrického nářadí. Vstupní napětí 180-220V AC nebo DC.
Výstupní proud od 0 do 5A můžete plynule nastavit pomocí dolaďovacího potenciometru.
Vhodný pro regulace stejnosměrného napětí, stejnosměrný permanentní magnet a regulace otáček kartáčového stejnosměrného motoru.
Specifikace:
- Model: LY-820-A
- Napájení: 180-230V AC nebo DC
- Regulace napětí: 0.01 - 1200W
- Pracovní výkon: 5A (5A pojistka pod krytem)
- PWM Frekvence: 80khz
- Klíčovací poměr: 0-100%
- Budicí napětí: 205V DC (L+ L-)
- Napětí kotvy: 0-220V DC (M+ M-) přes potenciometr libovolně nastavitelný výstup
- Hodnota potenciometru: 4.7KΩ 2W
- Provedení: Hotový modul
- Rozměry: 125*105* 50mm
- Váha: 250g
Obsah balení:
- 1x LY-820-A controller
- 1x Potenciometr 4.7KΩ 2W
Zapojení:

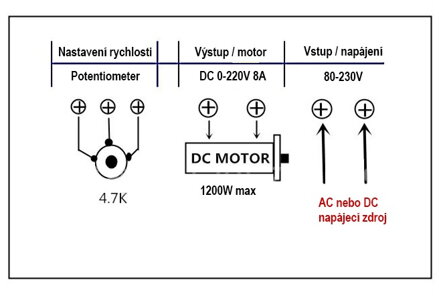

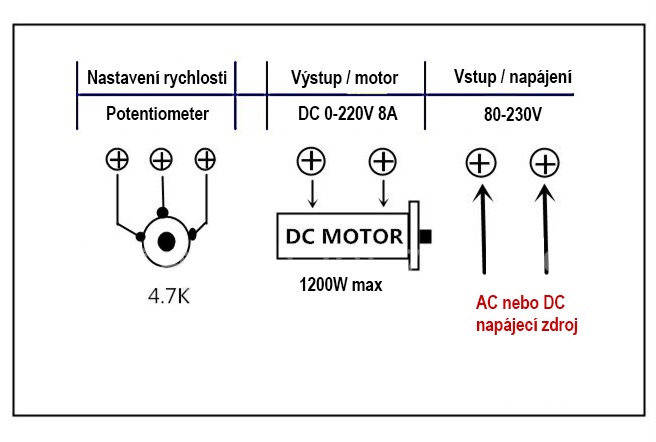

1. Postup správného zapojení naleznete v níže uvedeném schématu! Pozor, při nesprávném zapojení může dojít k poškození regulátoru a k zániku záruky.

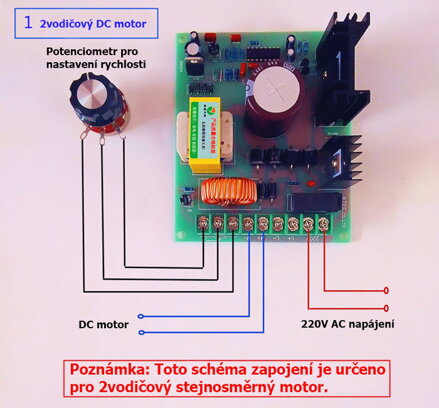

2. U dvouvodičových stejnosměrných motorů s permanentními magnety musí být dvouvodičový motor připojen k M+ M-. L+L- se nesmí používat!

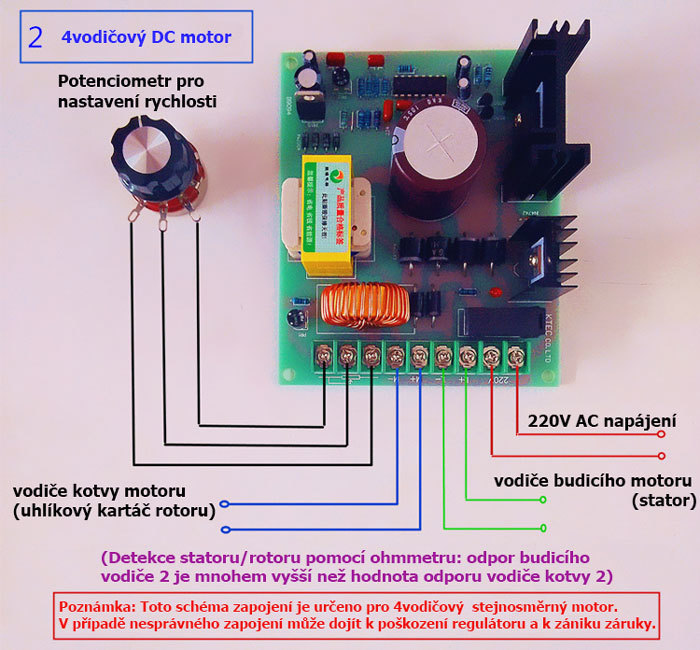

3. U budicího 4vodičového stejnosměrného motoru jsou 4 vodiče motoru rozděleny do dvou skupin, podle portu excitace a kotvy.
Poznámka: Toto schéma zapojení je určeno pro 4vodičový stejnosměrný motor. V případě nesprávného zapojení může dojít k poškození regulátoru a k zániku záruky.
Za normálních okolností je odpor vinutí mnohem vyšší než vinutí kotvy, proto nesmí být připojen do nesprávné polohy. Tím dochází k poškození regulátoru.
4. Během provozu regulátoru je přísně zakázáno přepínat otáčení vpřed a vzad. Pokud potřebujete přepínat mezi chodem dopředu a zpětným chodem, můžete přepnout polohu vodičů kotvy.
5. Před přepnutím musí být vypnut příkon regulátoru, nebo musí být vypnut potenciometr a před přepnutím na zpětný chod lze motor zcela zastavit. Nezapomeňte před otočením směru vypnout regulátor!
6. Z důvodu bezpečnosti a životnosti regulátoru věnujte pozornost následujícímu: časté startování a zastavení, nesprávný chod spínače dopředu a dozadu, chodu při přetížení, příliš dlouhému zastavení motoru a včasnému vypnutí napájení.
7. Regulátor může pohánět pouze stejnosměrné kartáčové motory nebo odporové zátěže a nelze jej použít pro spínání napájecího zdroje.
8. V případě častého spouštění a zastavování neinstalujte spínač start-stop na výstupní svorku M+M-, protože není odpojen příkon pohonu. Počáteční proud při spuštění je vysoký a časté a rychlé starty a zastavení mohou poškodit prvek regulace napětí.
9. Pozor, častý start-stop je nesprávným způsobem ovládání motoru, regulátor je vybaven funkcí měkkého rozběhu/startu. Stejného efektu lze dosáhnout ručně pomocí potenciometru, který zastaví a poté nastaví spuštění.
