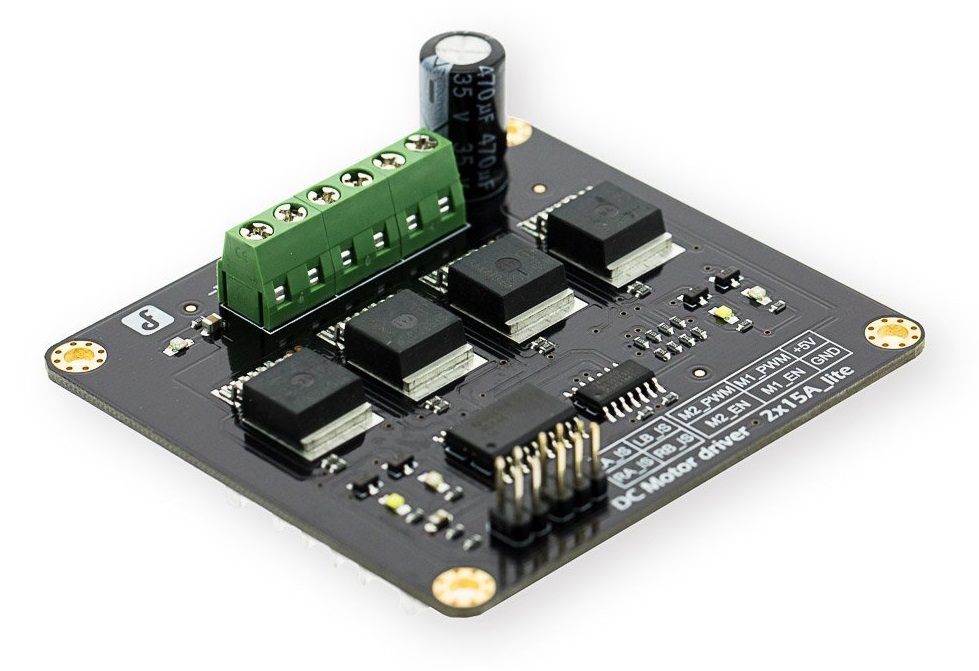

Jednosměrný ovladač motoru lze použít v platformách mobilních robotů 4WD, u bojových robotů, konkurenčních inteligentních automobilů, hnacích čerpadlech, elektrických ventilátorů, dopravníků atd.

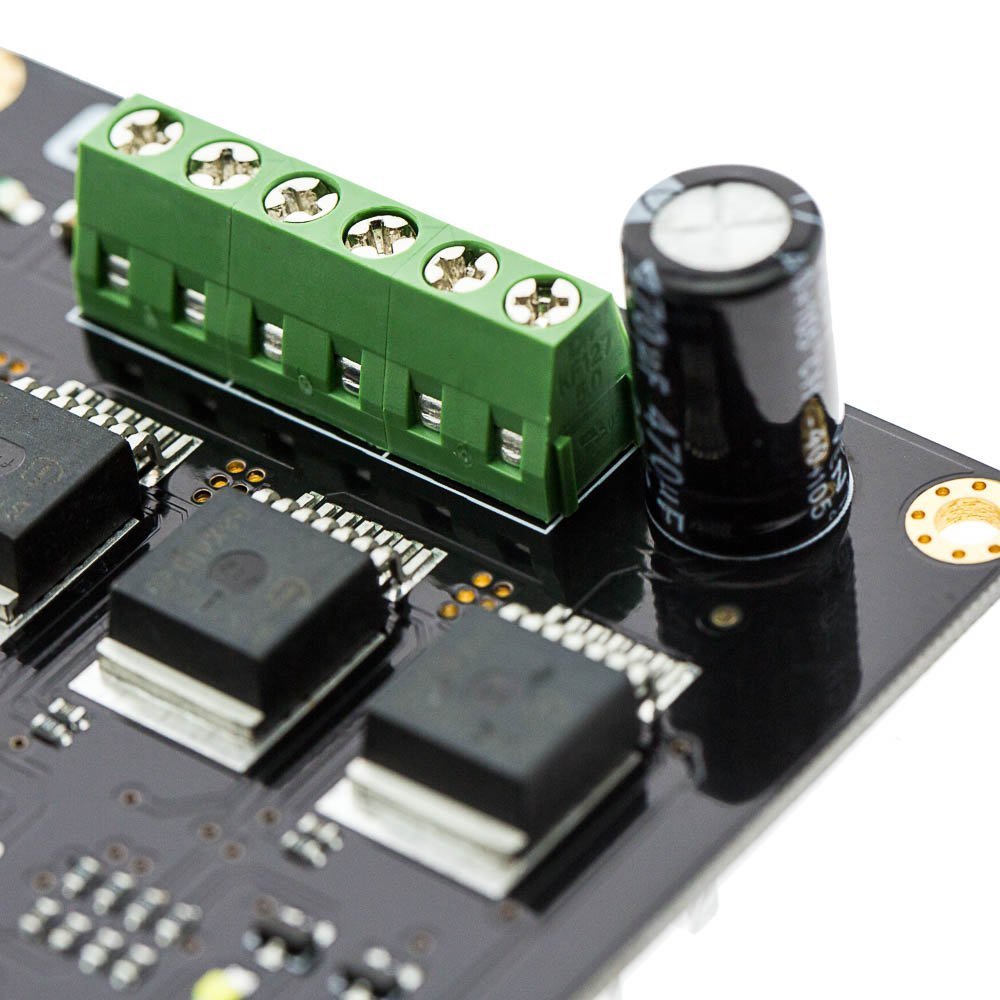

Tento modul využívá 4 vysoce výkonné a vysoko proudové ovládací čepy (BTS7960) s následujícími ochrannými funkcemi: zkrat, přehřátí a přepětí. Můžete současně ovládat 2 motory pouze se 4 digitálními IO.
Duální max.15A@13.8V výstupní proud, dobrá odezva a brzdný výkon. Pro snadné a pohodlné ladění bez motorů jsou k dispozici čtyři LED kontrolky.

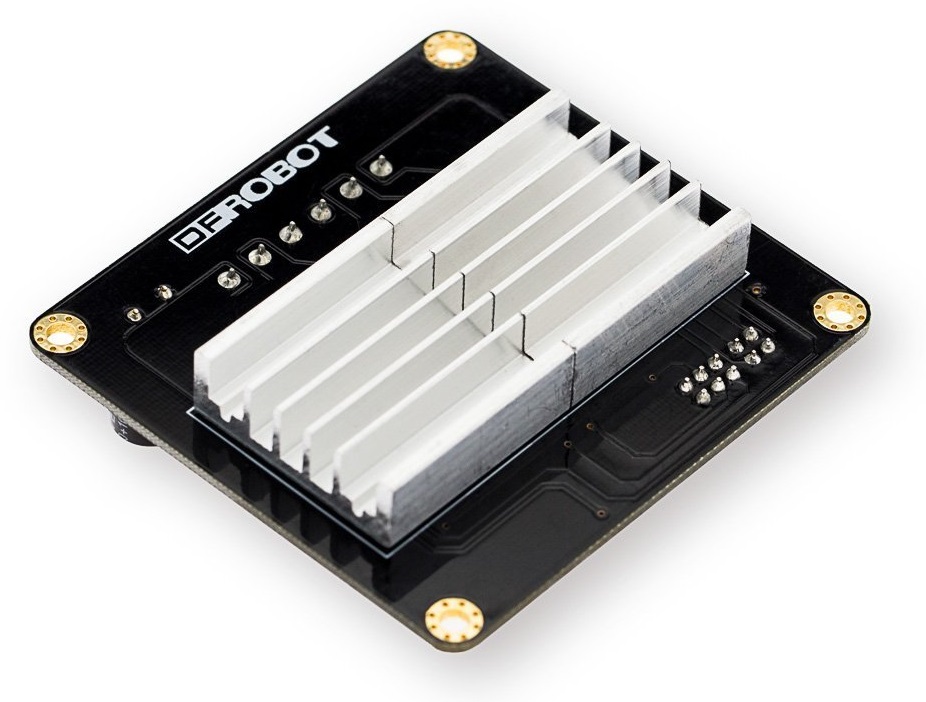

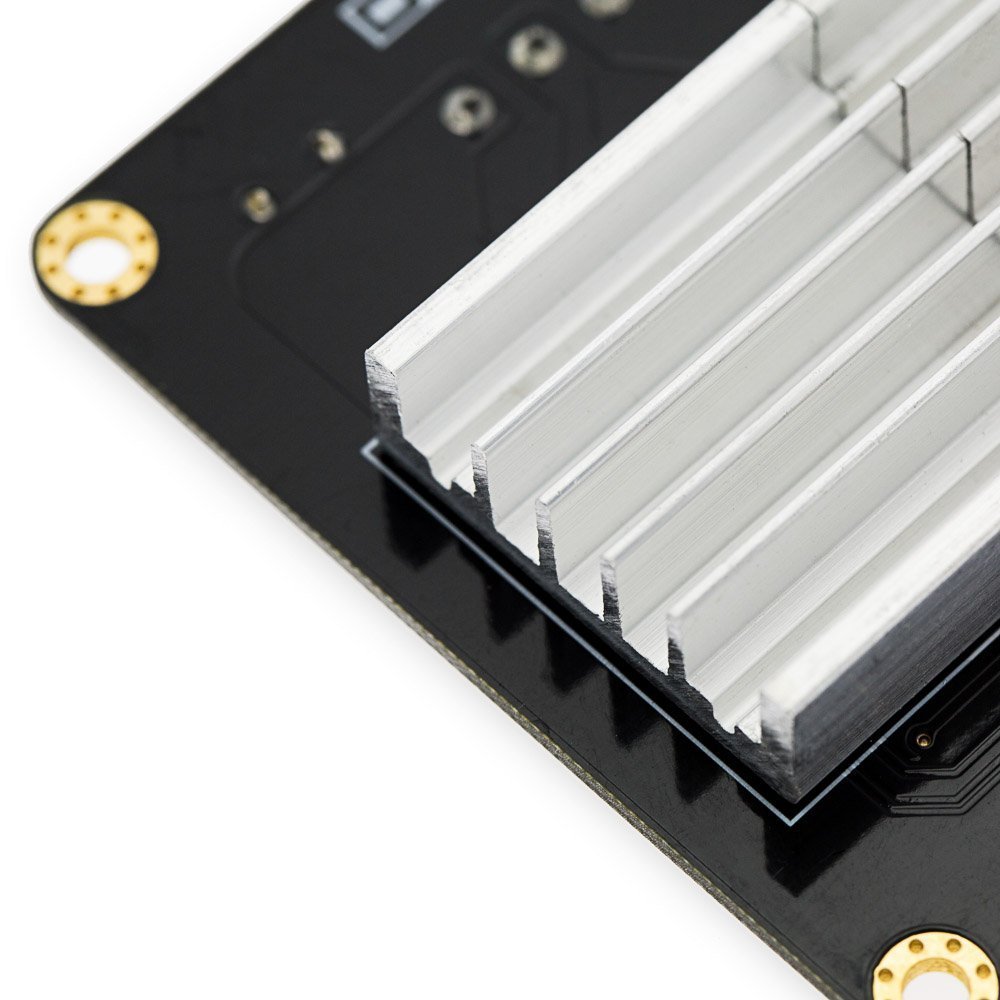

V zadní části modulu jsou umístěna dvě zařízení pro odvod tepla AL, která zajišťují chlazení při dlouhodobém vysokém výkonu. Tento modul jednosměrného ovladače motoru je přímo kompatibilní se zařízením Arduino.
POUŽITÍ
- Jednosměrný ovladač motoru
- 4WD mobilní robotická platforma s vysokým výkonem
- Bojoví roboti
- Čerpadla
- Elektrické ventilátory
- Dopravníky
SPECIFIKACE
- Vstupní napětí: 4.8 ~ 35V
- Maximální výstupní proud: 15A @ 13.8V na kanál
- Špičkový výstupní proud: 20A @ 13.8V na kanál
- PWM schopnost: až 25 kHz

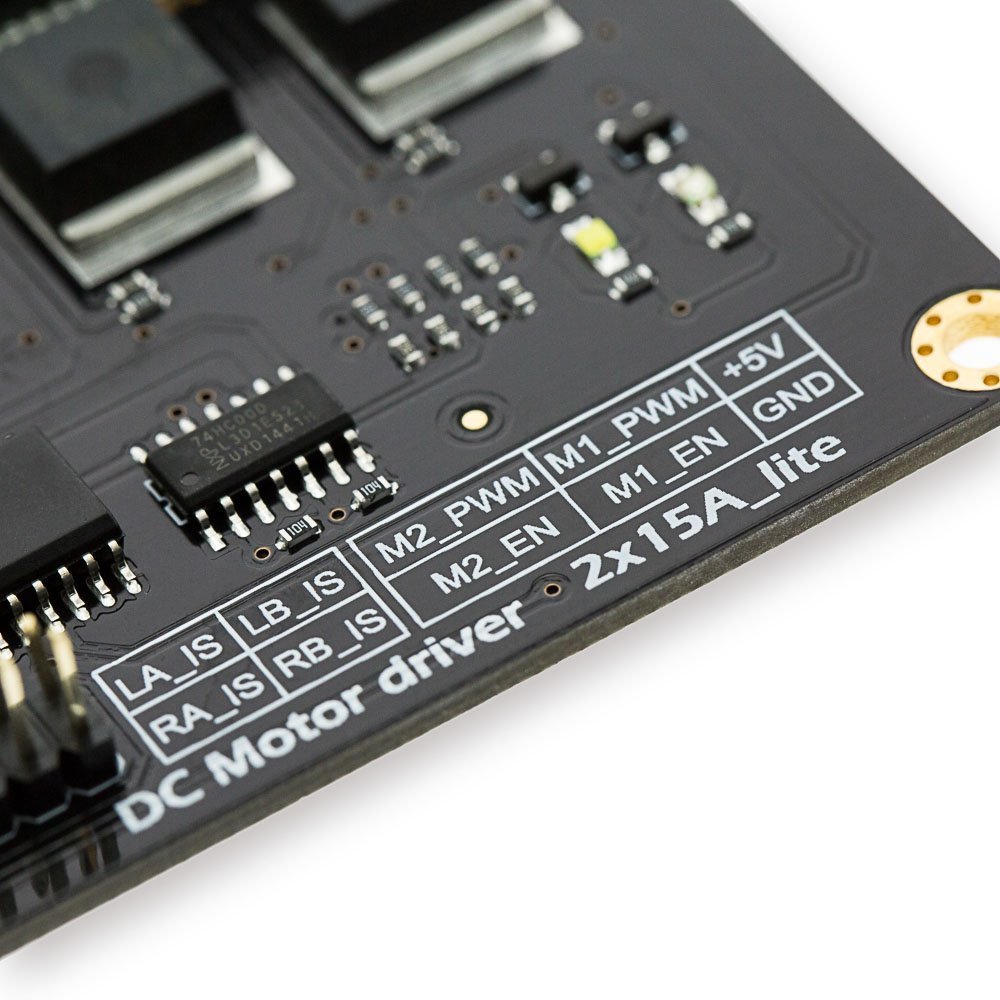

- Rozhraní: 4 digitální IO (včetně 2 PWM výstupů)
- Řídicí režim: Duální vysoce výkonný ovladač H-můstku
- Galvanická izolace pro ochranu micro ovladače
- Diagnostická funkce detekce duálního proudu
- Ochrana proti zkratu, přehřátí a přepětí

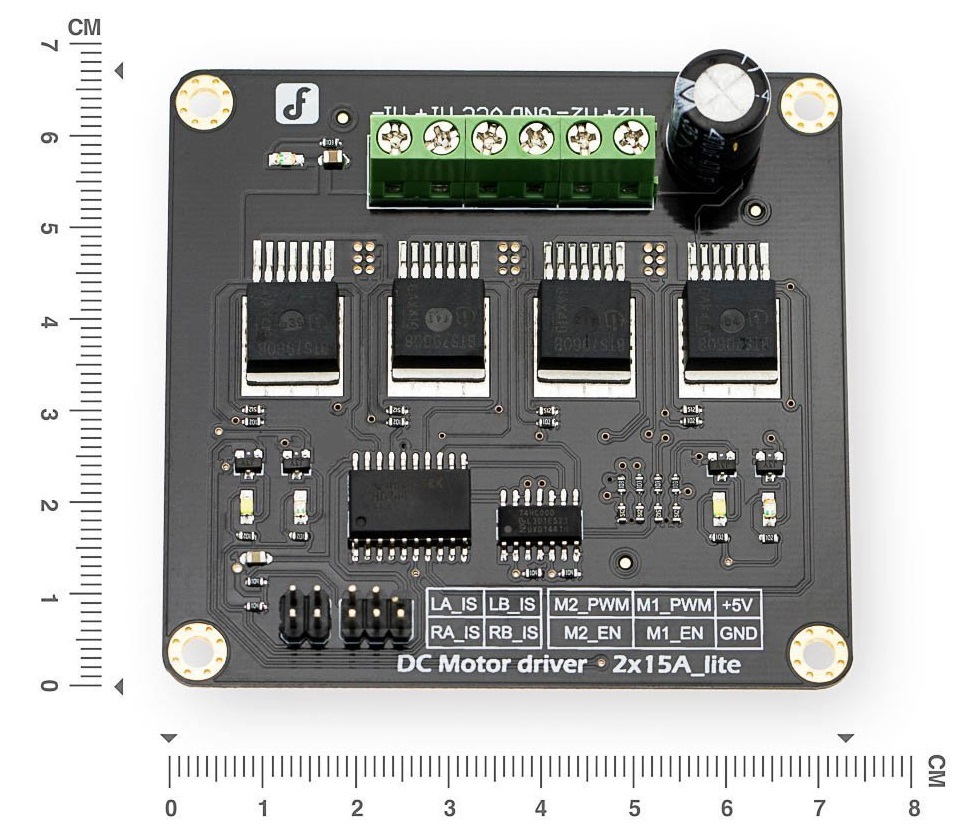

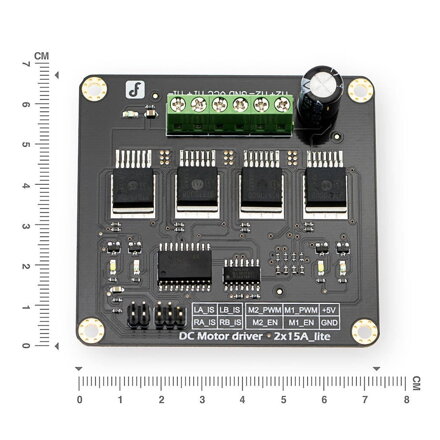

- Velikost: 73 x 68 x 14mm (2.87x2.68x0.55")
OBSAH BALENÍ
- Jednosměrný ovladač motoru 2×15A x1
Dokumenty ke stažení:
http://image.dfrobot.com/image/data/DRI0018/Arduino 101 Sample Code 2.0.zip
