Stavebnice slouží pro regulaci tepelných spotřebičů, zdrojů světla (mimo žářivky a úsporné žářovky), otáček motorů (mimo jednofázové asynchronní s kondenzátorem).
- Napájení: 10V-30V DC
- Regulace napětí: 0.01 - 120W
- Maximální výkon: 5A pracovní / 10A max
- PWM Frekvence: 1khz
- Klíčovací poměr: 0 -100%
- Rozměry DPS: 60*47 cm.
- Průměr knoflíčku: 15 mm

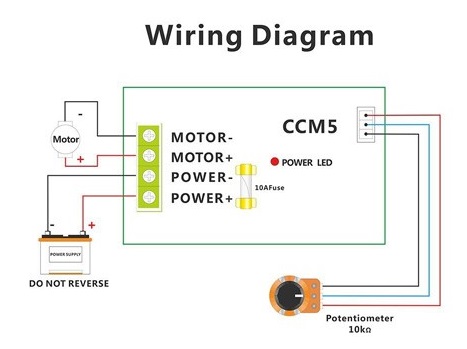

POZOR! Regulátor není chráněn protipřepólování napájecího napětí výkonového obvodu.

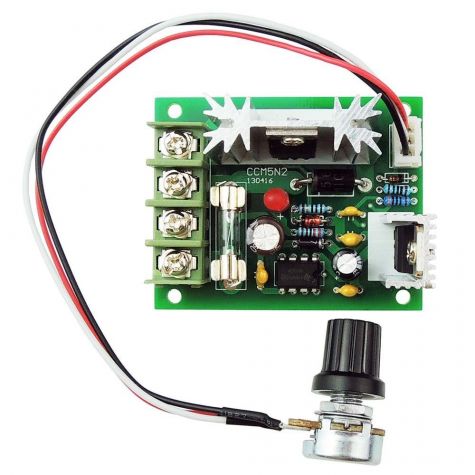

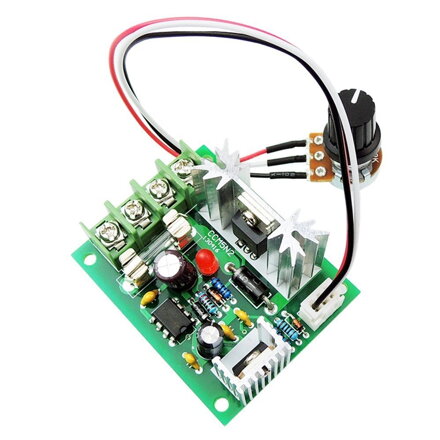

Elektronické součástky na PCB:
- 2x L2203N - Power MOSFET (Vdss=30V, Rds(on)=7.0mohm, Id=116A)
- KIA 7805 - THREE TERMINAL POSITIVE VOLTAGE REGULATOR
- STPS30H100CT - High voltage power Schottky rectifier 30 AMPERES 100 VOLTS
- NE555p - Texas Instruments precision timier
