Slouží pro regulaci tepelných spotřebičů, zdrojů světla (mimo žářivky a úsporné žářovky), otáček motorů (mimo jednofázové asynchronní s kondenzátorem).

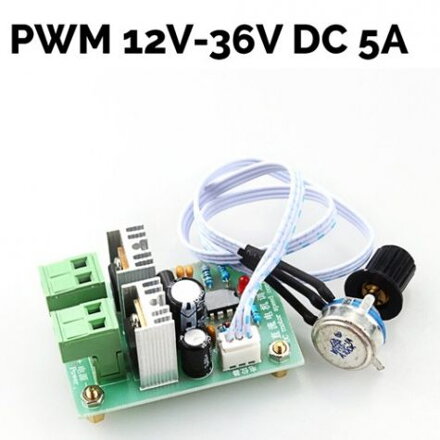

- Napájení: 12V-36V DC
- Regulace napětí: 0.01 - 200W
- Maximální výkon: 5A pracovní / 10A max
- PWM Frekvence: 25khz
- Klíčovací poměr: 0 -100%
- Rozměry DPS: 60*40 cm.

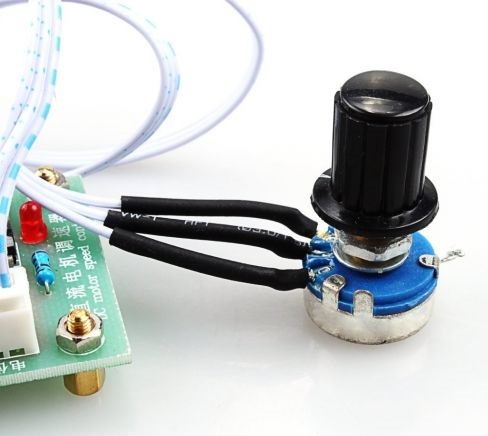

- Průměr knoflíčku: 15 mm
POZOR! Regulátor není chráněn protipřepólování napájecího napětí výkonového obvodu.

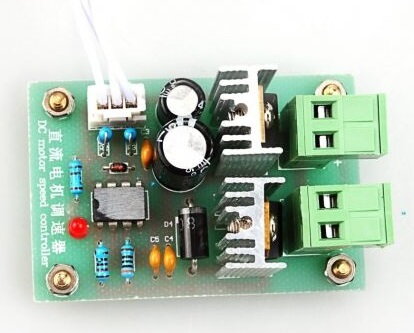

Elektronické součástky na PCB:
- 2x L2203N - Power MOSFET (Vdss=30V, Rds(on)=7.0mohm, Id=116A)
- KIA 7805 - THREE TERMINAL POSITIVE VOLTAGE REGULATOR
- STPS30H100CT - High voltage power Schottky rectifier 30 AMPERES 100 VOLTS
- NE555p - Texas Instruments precision timier
