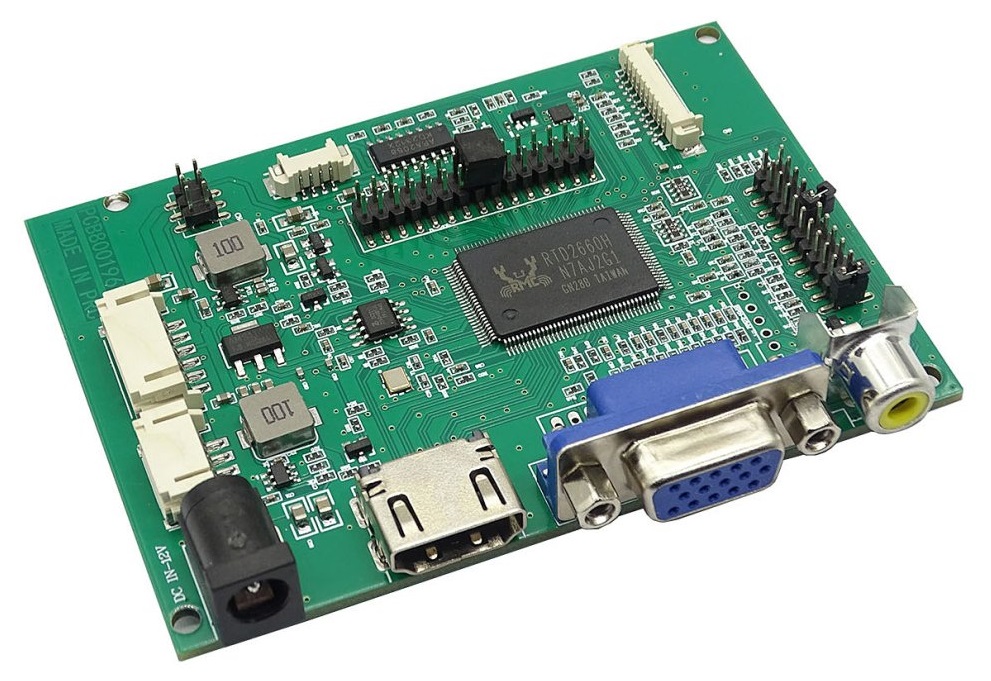

PCB8000196 HDMI na LVDS převodní deska pro LCD panely
Převodník HDMI na LVDS pro LCD panely až do 1920×1080.
Ideální pro monitory, vestavěné displeje a DIY projekty. Snadná instalace.
Univerzální ovládací deska pro car AV LCD displeje s duálním LVDS a TTL výstupem a rozlišením od 800x480 až po 1920x1200.

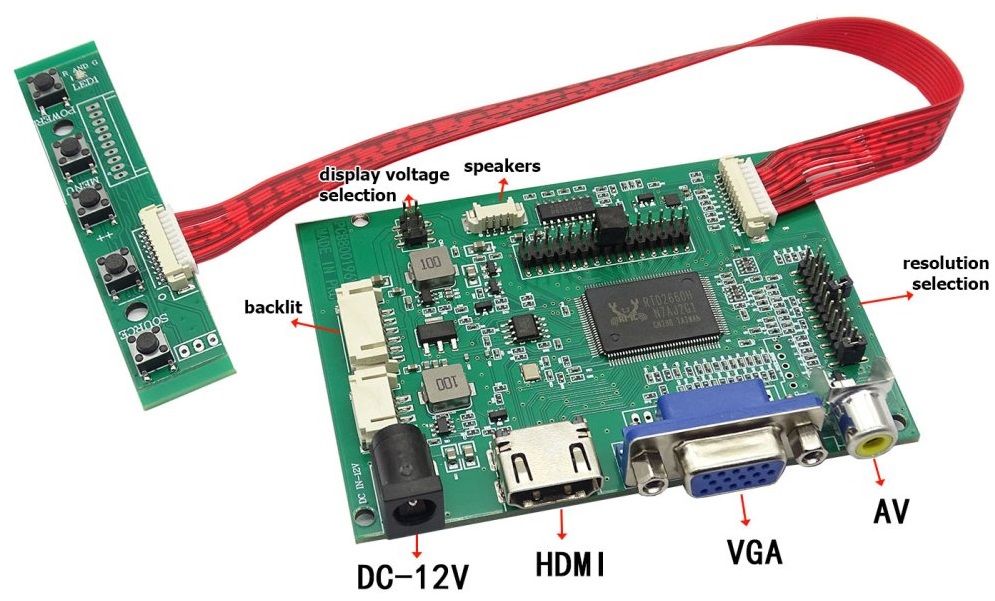

Vstupy:
- 1x VGA
- 2x AV (NTC, PAL)
- 1x HDMI (HDMI1.2 podporováno)
Výstupy:
- TTL 50kolíkový 6bit/8bit duální/jednoduchý (plochý kabel)
- LVDS 30kolíkový
Specifikace:
- Model: PCB800099-V.6

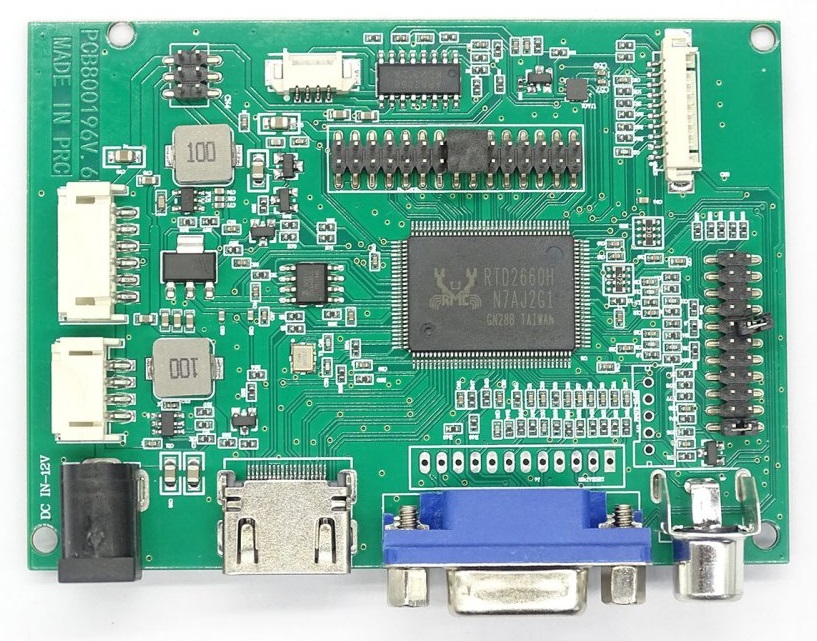

- Čip IC: RTD2662/RTD2660H
- Podporované rozměry displeje: 7 - 22 palců
- Spotřeba energie: režim nízké spotřeby; záložní < 1W
- Funkce tlačítek: Auto, Menu, Vol-, Vol+, Zapnout
- OSD jazyky: zjednodušená Čínština, tradiční Čínština, Angličtina, Francouzština, Němčina, Italština,
- Španělština, Japonština, Korejština
- Rozměry: 91x65x19mm
- Výrobce: SIXTHHD - China
Výstupní rozlišení:
- Až 1920x1080p
- H-frekvence: 30~80KHz
- V-frekvence: 65~85Hz
Napájení:
- Pro displej: 6-20V
- Pro desku: 3.3V, 5V, 12V
Konfigurace podle pinů:

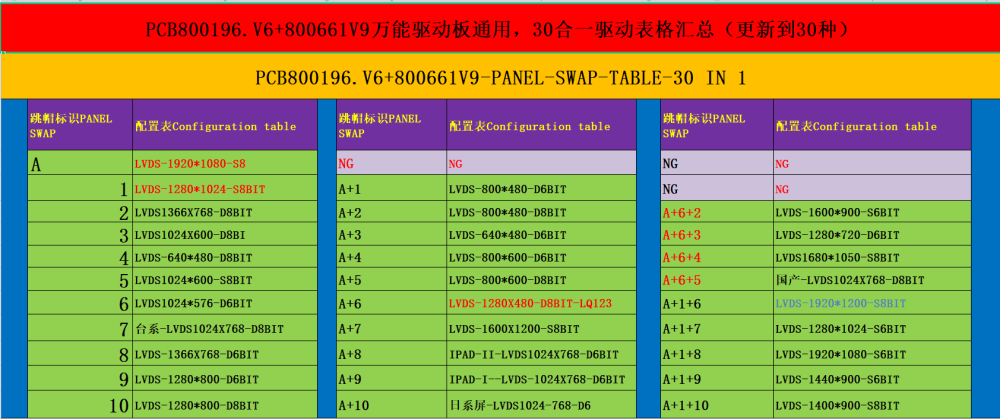

Podporovaná rozlišení/zobrazení:

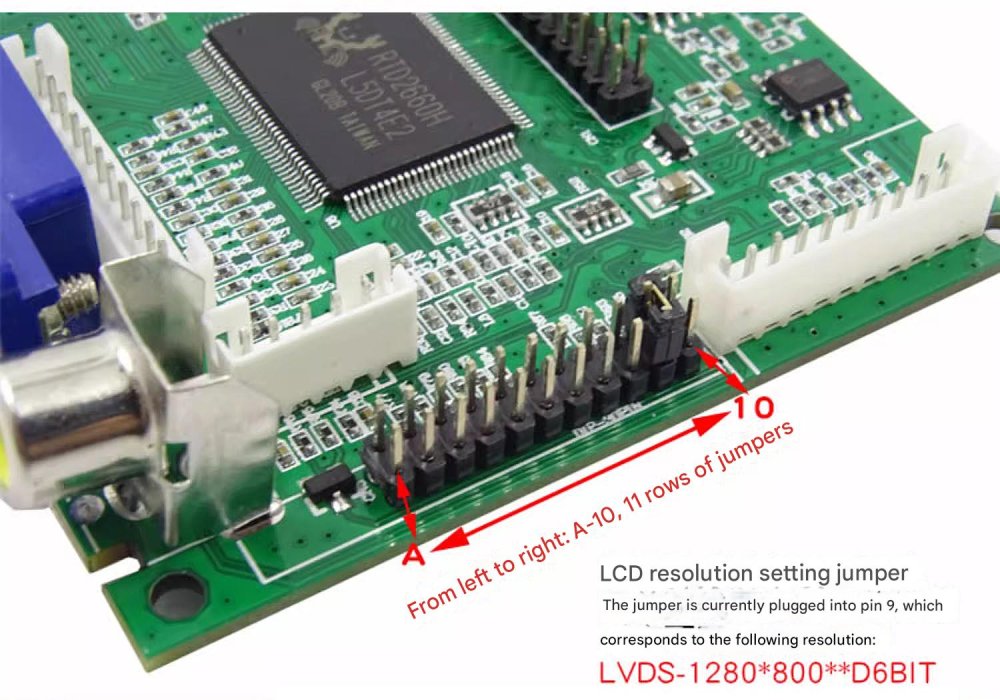

- Pomocí jumperů lze nastavit 50 předkonfigurovaných rozlišení
Poznámky:
- Pro výstupy s vysokým rozlišením (1920x1080 a 1440x900) mohou CPU potřebovat dodatečné chlazení. Sledujte teplotu vašeho CPU a při potřebě nainstalujte větrák.
- VGA může přímo přijímat YPBPR signál
- Tato deska podporuje dálkové ovládání.
- Podporuje reverzní ovládání a displej na AV2. Reverzní napětí podporuje vstup napětí do 50V.
Balení obsahuje:
- 1x Hlavní ovládací deska PCB8000196
- 1x klavesnice
