6.5-50V 380W jednoduše ovladatelný BLDC ovladač motoru
Tento ovladač je navržen pro provoz stejnosměrného trojfázového bezkomutátorového motoru bez Hallovy sondy.
S pokročilým designem a širokým rozsahem napětí 6,5-50V, tento bezsenzorový trojfázový motorový rychlostní ovladač poskytuje výkon až 380W. Nově s PWM vstupem a podporou pro PLC 3,3V a analogové signály 0-5V.
POZOR !!!
-
Ovladač nemá ochranu proti přepólování
-
Nesprávné připojení způsobí trvalé poškození desky ovladače!
Specifikace:
- Model: 006323
- Provozní napětí: 6.5V-50V
- Pracovní proud: jmenovitý 16A, chlazení vzduchem 30A
- Výkon: 380W
- PWM vstup: ANO
- Pracovní cyklus: 0-100 %
- Analogová regulace rychlosti napětí: 0-5V
- Nadproudová ochrana: Ne (vyžaduje externí pojistku)
- Ochrana proti zastavenému rotoru: Ano (proud se po zastavení automaticky sníží)
- Ochrana proti přehřátí: Ano (když teplota překročí 100 stupňů, výkon se sníží na polovinu)
- Maximální otáčky: 224000 RPM (2-pólový motor), 74000 RPM (6-pólový motor), 40000 RPM (12-pólový motor), 35000 RPM (14-pólový motor).
- Provozní teplota: -20-85℃

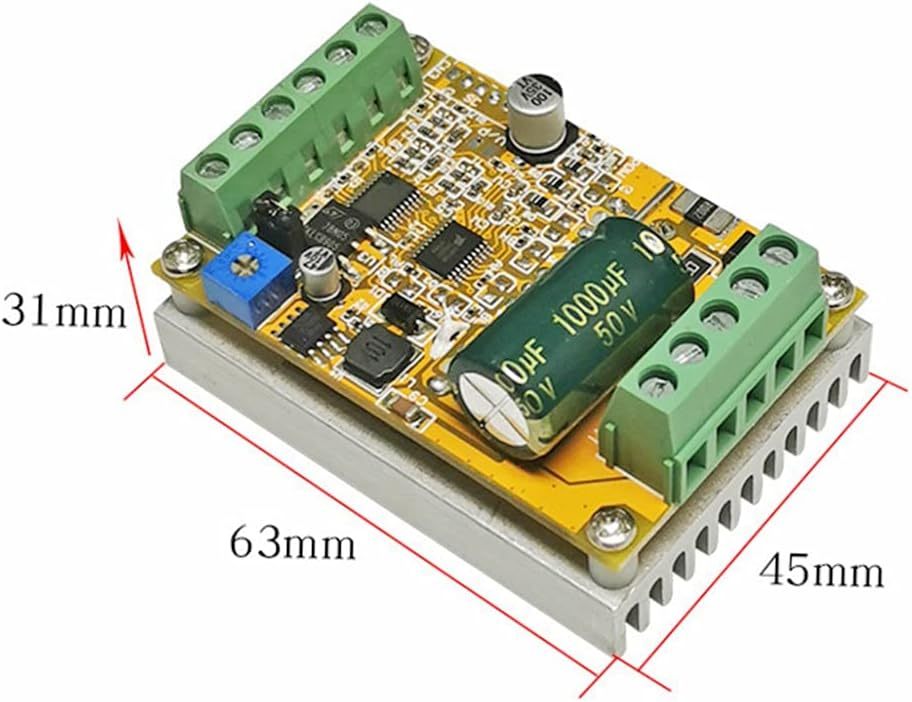

- Rozměry: 63x45x31mm

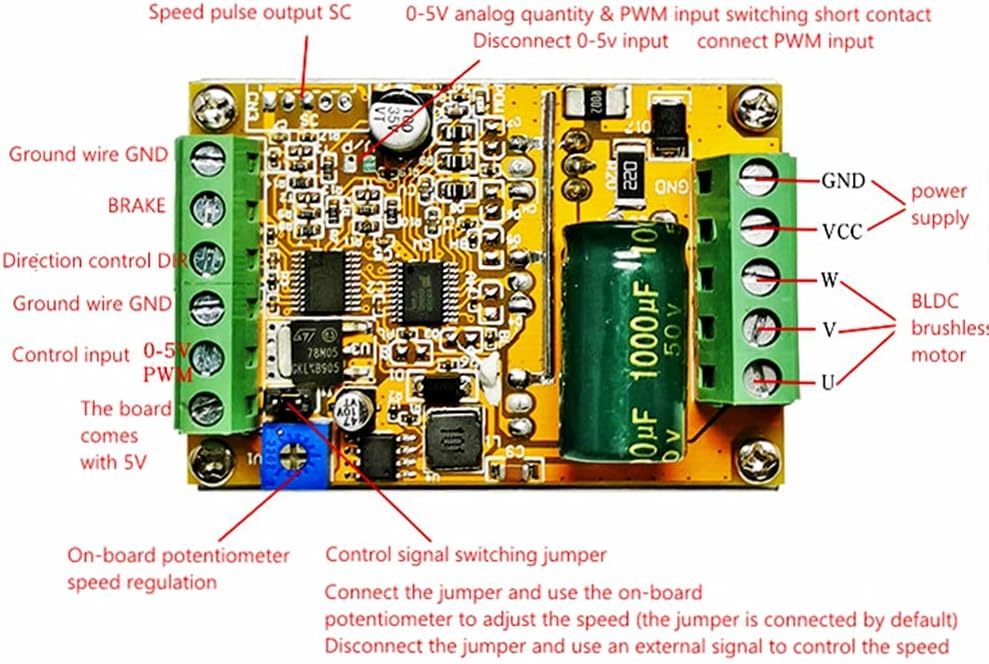

Rozhraní:
- U V W - fázové výstupy připojené k motoru
- 5V GND - Základní deska má vlastní napájecí výstup (proud nepřesahuje 300MA)
- VCC GND - Hlavní napájecí zdroj motoru (externí zdroj stejnosměrného napětí)
- SC - Výstup signálu pulzu rychlosti DIR - Řízení vpřed a vzad (lze připojit k externímu spínači)
- BRAKE - Řízení brzdy (připojitelný externí spínač)
- 6,0-5V - Vstup signálu řízení rychlosti PWM (deska má vlastní potenciometr pro řízení rychlosti.
- Rychlost lze také přepínat pomocí externího analogového signálu PWM s kmitočtem 0-5V přes jumper)
Obsah balení:
- 1x BLDC Ovladač Motoru
