FRX40100 10-40V 100A PWM Regulátor Otáček pro DC Motory

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Obousměrný PWM regulátor otáček pro DC motory s proudovým omezením 100A 10-40V

Kompaktní a jednoduše použitelný PWM ovladač rychlosti s plným mostem s funkcí vpřed/vzad pro jakýkoliv kartáčový motor.

• K použití u vozíků, přívěsů, elektrických kol, motokár nebo při jiných průmyslových aplikacích.

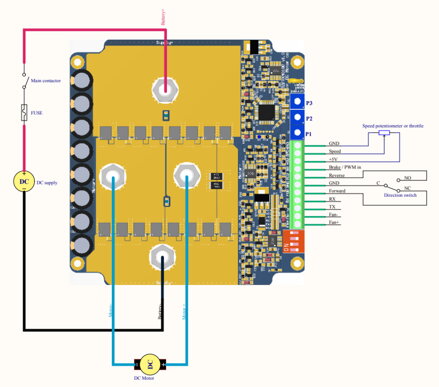

Stačí připojit baterii a váš motor k M6 svorkám, nastavit maximální proud pomocí malého modrého trimovacího potenciometru nacházejícího se na desce a jste hotovi.

Nastavení rychlosti pomocí potenciometru, nastavení směru vpřed/vzad pomocí přepínače, možné použití i vlastního signálového přepínače.

Proudové omezení lze nastavit v rozmezí 0–100A:

• Tato funkce je důležitá pro motorové ovladače, protože pojistka je příliš pomalá, aby mohla ovladač ochránit v případě špičkové zátěže či přepínání směru.
• Při spuštění motoru je startovací proud 2x až 5x vyšší než jmenovitý proud.
• Při změně směru může být proud 10x až 15x větší než běžný proud.
• Tento ovladač dokáže tyto rychlé změny omezovat.

Výhody oproti jiným PWM regulátorům motorů:

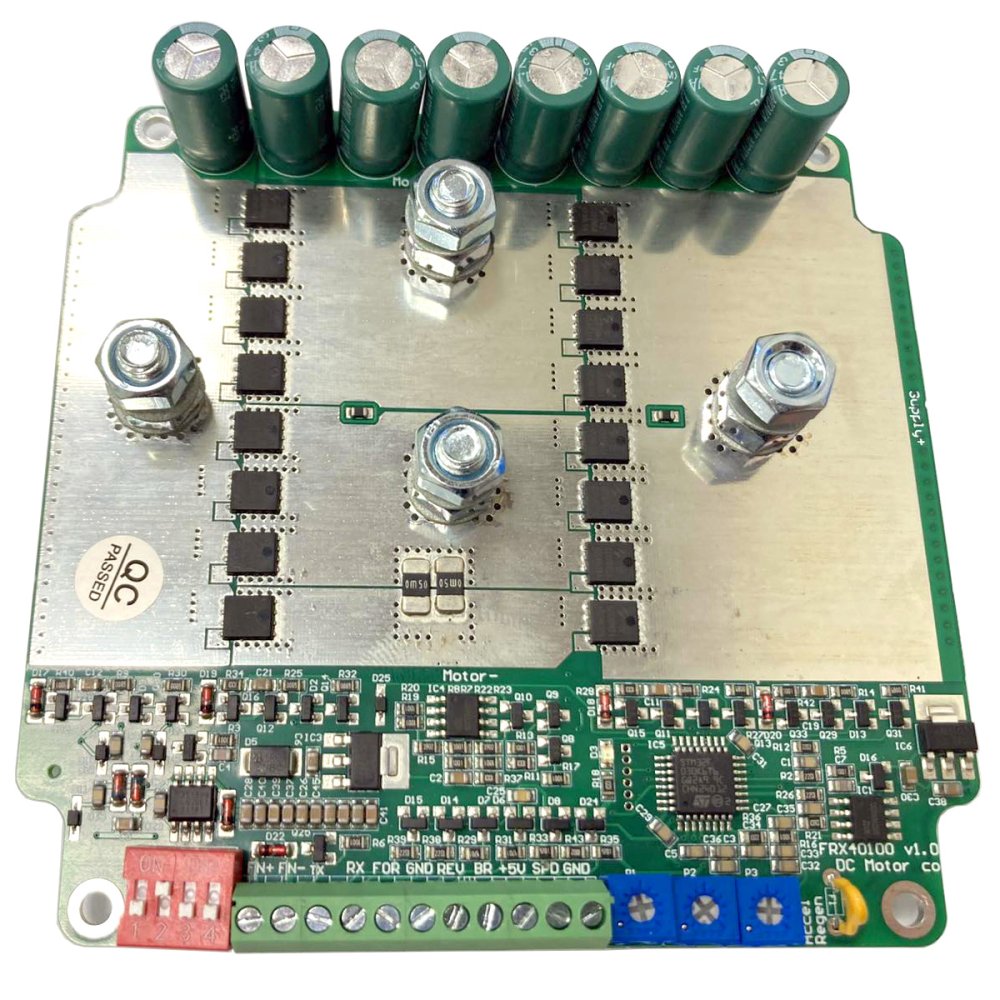

• Obsahuje 16 výkonné Super Trench MOSFETy.
• Díky tomu skutečný trvalý proud je 100A.
• Vysoce účinný výkonový stupeň nepotřebuje chladič, ale ventilátor může zvýšit výstupní proud.
• Špičkový proud 150A 5 vteřin.
• Následně ovladač automaticky sníží proud, aby nepřesahoval 100A.
• 8 kusů velkých 470uF kapacitorů.
• Díky vysokoproudým šroubům M6 můžete použít silné vysokoproudové svorkové kroužky pro profesionální vysokoproudé zapojení.
• 500Hz spínací frekvence.
• Střída: 0–100 %
• Nastavitelný měkký start (limit zrychlení). 0-41 sec.
• Nastavitelný limit zpomalení, zapnutí / vypnutí napětí (nastavení přes sériový port)
• Nastavitelná regulace rychlosti a nastavení nejvyšší rychlosti (nastavení přes sériový port)
• Pro ovládání rychlosti není nutné používat potenciometr.
• Lze použít PLC výstup nebo jakýkoliv jiný ovládací signál nebo PWM signál pro ovládání rychlosti a směru.
• Nastavitelné omezení akcelerace v rozsahu 0–20 sec je vhodné pro motokáry nebo jiná vozidla, pokud si přejete akceleraci omezovat.
• Univerzální zdroj napětí mezi 10–40V DC.
• Ochrana proti přehřátí: 70°C/158°F

Programovatelné ovládací módy s červeným přepínačem:

1. Hallův senzor
2. 0–5V analogový vstup (potenciometer zvyšuje nebo snižuje rychlost)
3. PWM vstup + směrový signál (například PWM signál z ARM, PIC, Arduino nebo PLC)
4. RC přijímač PWM signál.
5. Serial RX/TX

Specifikace:

• Model: FRX40100
• Napájení: 10V-40V DC
• Pracovní proud: 100A
• Maximální proud: 150A@5sec
• Minimální pracovní cyklus: 0%
• Maximální pracovní cyklus: 97 – 100%
• PWM Frekvence: 500hz
• Ochrana: spínací frekvence, ochrana proti přehřátí (75 °C), ochrana proti nadproudu, ochrana proti zkratu na výstupu
• Rozměry: 109 x 104 x 23 mm
• Hmotnost: 100g

Jak lze pomocí tohoto ovladače kontrolovat rychlost motoru?

• Pomocí potenciometru lze jemně nastavit proud, který může motor maximálně využít.

Příklad:

• Pokud máte 500W 24V DC motor, nominální proud vašeho motoru je tedy 20A.
• Následně lze nastavit proudové omezení na 25–30A.

Díky tomu jsou váš motor a PWM ovladač zcela ochráněny proti vyhoření nebo přetížení. Ovladač zároveň obsahuje ochranu proti přehřátí – měří teplotu na chladiči. Pokud tato přesáhne maximum, ovladač se vypne.

Rychlost motoru lze jednoduše ovládat v rozmezí 0–95 % pomocí potenciometru, který se připojuje ke svorkám pro připojení potenciometru. Délka kabelu potenciometru není omezena.

POZOR: Není stavebnice !
