Ručná bodová svářečka kontaktů baterií a aku packů

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

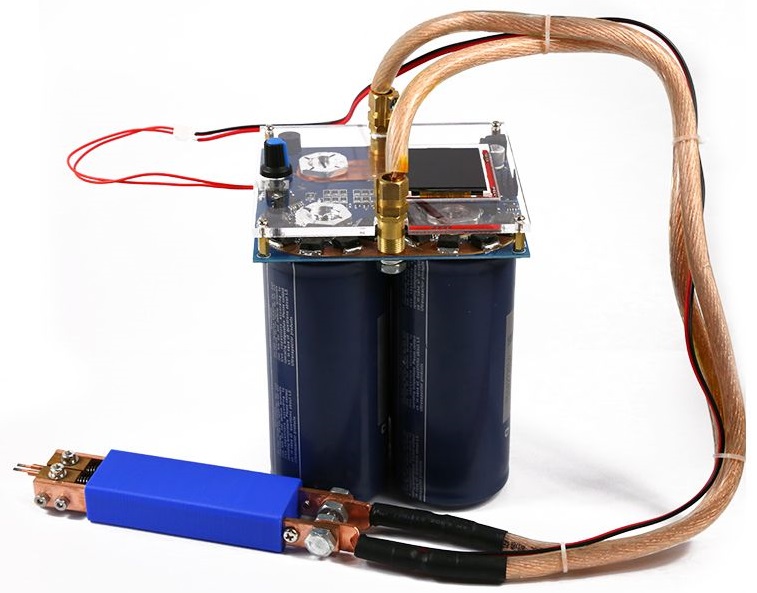

DW-05 superkondezátorová ručná bodová svářečka kontaktů baterií a aku packů, DIY

Bodová svářečka pro bodování nových článků baterií k původnímu flex kabelu.

Lze využít také pro tvorbu nových článků z Li-Ion baterií. Stačí jednoduše přiložit nový ocelový pásek na akumulátor, či jeho vývody, přiložit vývody svářečky vedle sebe.

Oproti bateriovým bodovým svářečkám nedochází k přebíjení kondenzátorů Farad a dokonce i 0V je normální napětí.

Současně mohou čtyři superkondenzátorů (Farad) dosáhnout vybíjecího napětí 5,4V, což je mnohem vyšší než 4V baterie, čímž může výrazně zlepšit vybíjecí výkon a okamžitý proud.

• Barevný LCD displej
• Dlouhodobé použití bez údržby
• Snadné pájení až 0,3mm poniklovaného materiálu

Běžné komerční stolní bodové svářečky obecně používají pro výstup transformátory.

Nevýhodou je, že jsou těžké a neskladné a musí se zapojit do zásuvky.

Tato bodová svářečka používá běžný zdroj 12V. Kromě běžného napájení může být také napájena baterií pro venkovní použití.

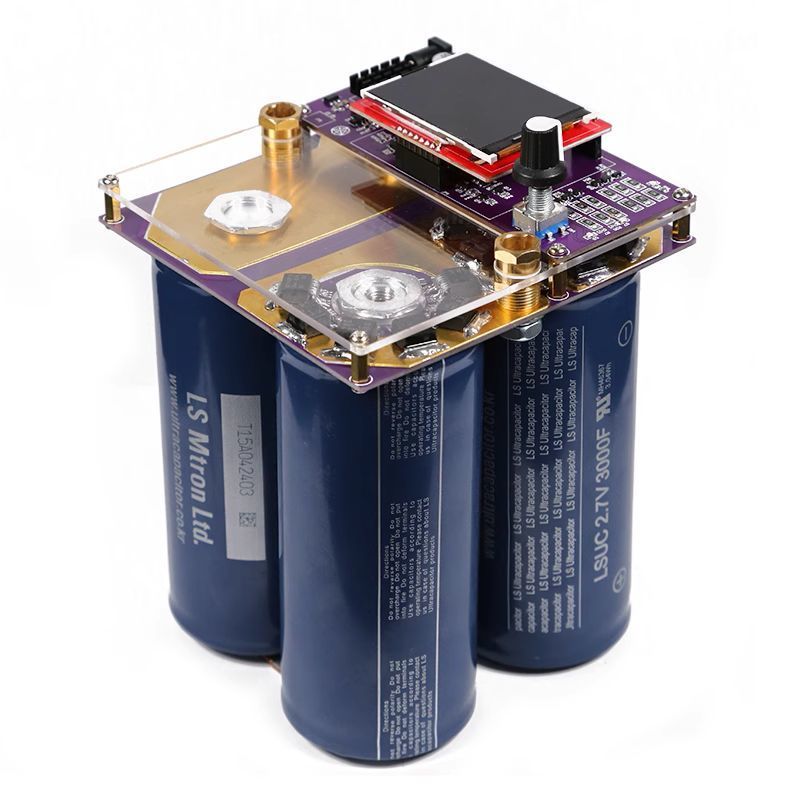

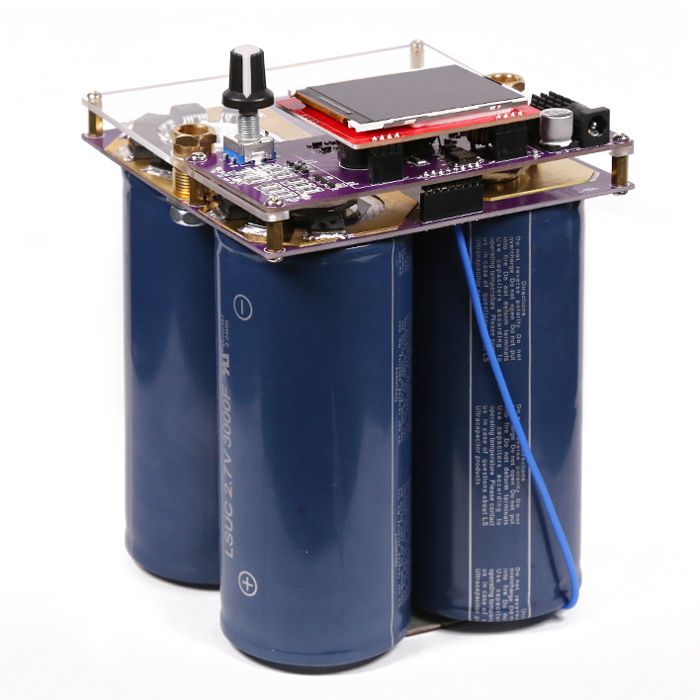

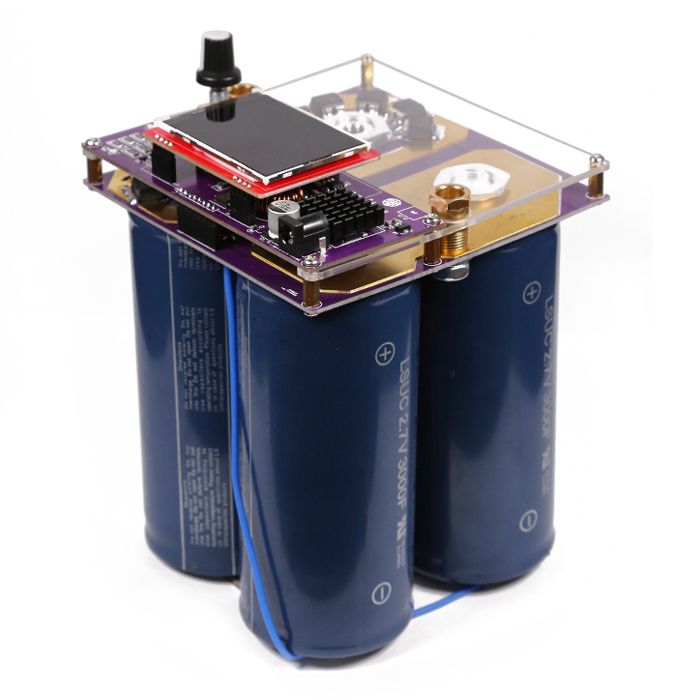

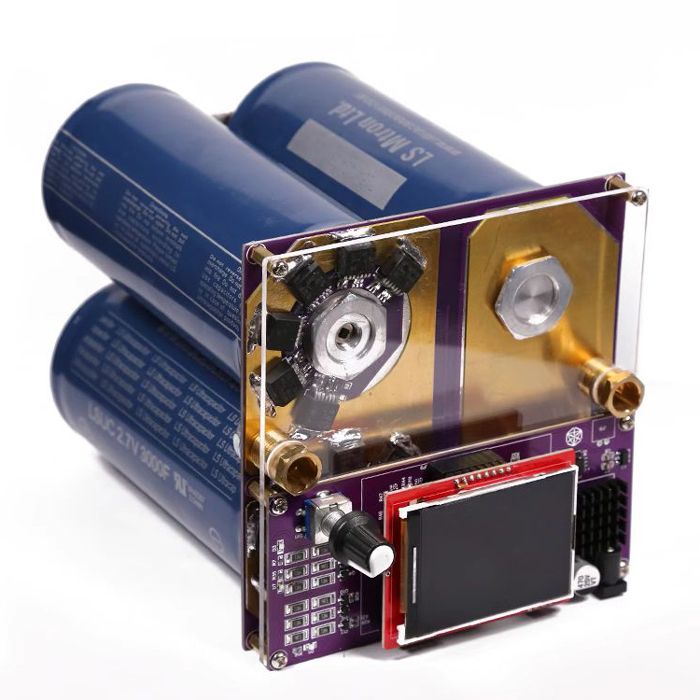

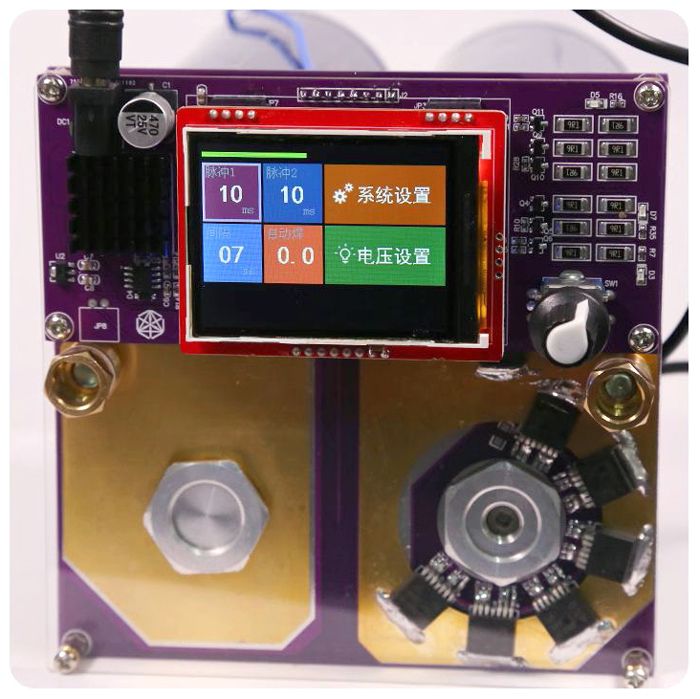

Výkonová část využívá vysoce výkonné MOS tranzistory, každý o jmenovitém proudu 300A a celkovém jmenovitém proudu 2400A. Kladný a záporný pól čtyři superkondenzátorů 2,7V 3000F.

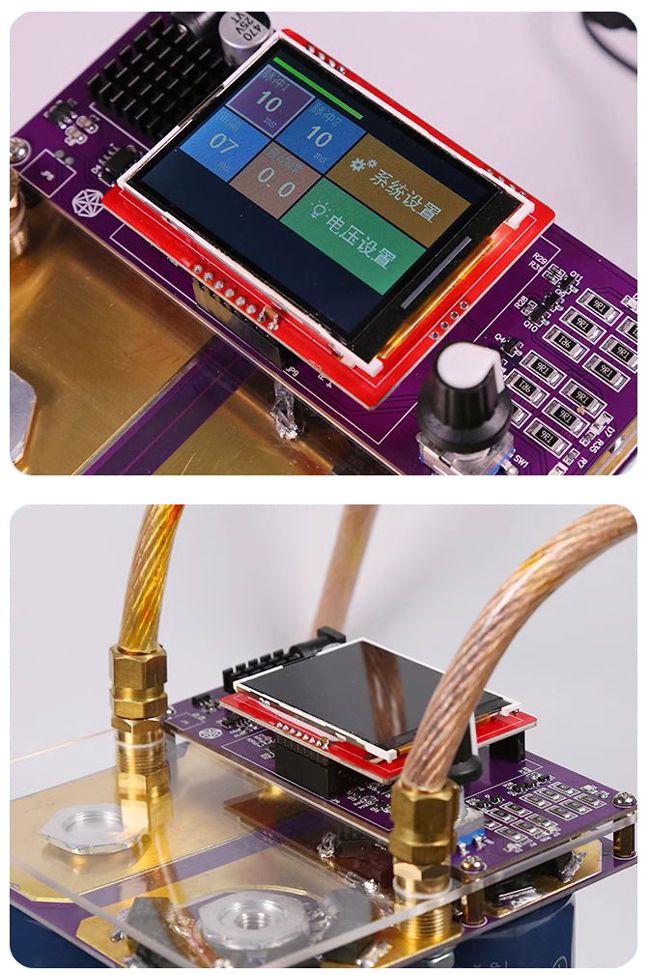

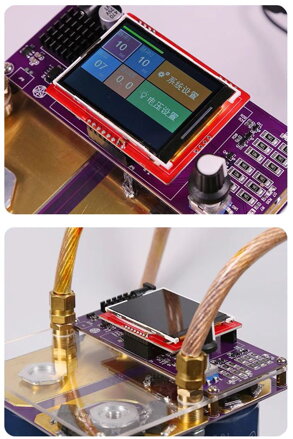

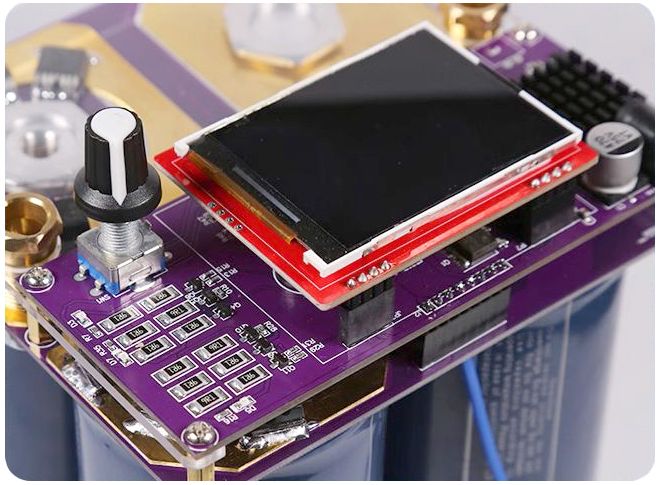

Ovládací část se skládá z barevného LCD digitálního displeje numerického řídicího obvodu, dvojitého pulzního výstupu, doby pulzu a intervalu lze libovolně upravit podle potřeby, lze upravit nabíjecí proud, upravit nabíjecí napětí, dvojjazyčné čínské a anglické nastavení, napětí lze zobrazit s přesností na 0,01V a lze započítat počet svarů.

Snadné bodové svařování 0,2-0,3mm poniklovaného materiálu s minimálním ohřevem pro mnoho po sobě jdoucích bodových svařování.

Snadné pájení, nastavitelný výkon

Svařovací drát o průřezu 16 mm2 se zesíleným pájecím perem z čisté mědi, s jehlou pro bodové svařování z oxidu hliníku, bodové svařování se nelepí na jehlu, snadno se svařuje 0,2 mm čistý nikl, 0,3 mm poniklovaný materiál, zářivě bílý pájený spoj není černý, s automatickým nastavitelným svařováním 0,5-7, nastavitelný svařovací výkon 1-120, deska je dodávána s konstantním proudem nabíjení, konstantním napětím a funkcí vyrovnání kondenzátoru, zobrazení napětí kondenzátoru.

• 0,1mm (výkon 1-10)
• 0,12mm (výkon 10-20)
• 0,15mm (výkon 20-40)
• 0,2mm (výkon 40-60)
• 0,3mm (výkon 90-110)

Svařovací kolíky pro krimpování měděných trubic

Měděná trubice je nalisována na svařovací kolík, vnitřní odpor je menší a proud je větší!

Nepoužívejte mosazné sklíčidlo, vnitřní odpor je velký a proud je značně omezen!

Způsob výměny:

• vytáhněte svářečku, vystružte otvor elektrickou vrtačkou, nahraďte novým pájecím kolíkem a zafixujte cínem.

Specifikace:

• Model: DW-05
• Kondenzátory: 4x 3000F 2.7V
• Tranzistory: 12x AUFS-8407 300A MOS
• Podporovaná tloušťka pásu: až 0,3 mm
• Napájení: 12V, 2A

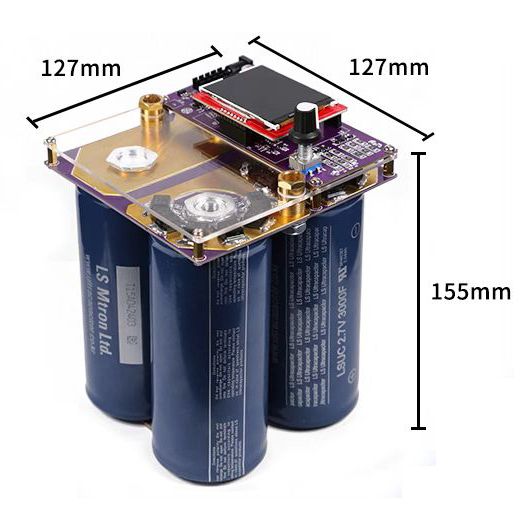

• Rozměry: 127x127x155mm
• Hmotnost: cca 2.2kg

Návod k použití:

• Při prvním použití je třeba jej nabíjet 20 minut a bodové svařování lze provést po nabití napětí na 5V-5,3 V.
• Nabíjení pro druhé použití po 3-4 dnech trvá jen několik minut, než se dosáhne potřebného napětí.
• Nezkušení uživatelé, začněte testovat od stupně 1.
• Pokud nestačí, postupně zvyšujte výkon. Nejprve vyzkoušejte malý převodový stupeň a přejděte na vyšší převodový stupeň.
• Při bodovém svařování musí být hrot pera pevně přitlačen na niklový plech malou silou.
• Je normální, že displej po odpojení napájecí zástrčky ukazuje 6V.
• Po odpojení napájecí zástrčky neprovádějte bodové svařování, poškodí zařízení.
• Stačí vypnout hlavní vypínač, když se nepoužívá, není třeba vybíjet kondenzátor, stačí jej uložit v suchém prostředí, výkon v kondenzátoru bude vyčerpán modulem konstantního proudu po 3 až 4 dnech, není třeba jej vybíjet!

POZOR !!!

• Uživatelé tohoto elektronického produktu pro kutily musí mít určité znalosti o elektrické bezpečnosti a praktické dovednosti v ovládání.
• Maximální napětí nesmí překročit 5,4 V.
• Je zakázáno upravovat napětí!
• Jakékoli změny jsou na vlastní nebezpečí!

Obsah balení:

• 1x DW-05 Svářečka
• 1x Svařovací kleště
• 2x Měděné kabely
• 1x Napájení
