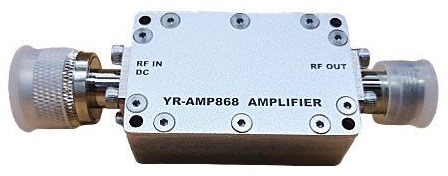

YR-AMP868 868MHz obousměrný zesilovač signálu LoRa, voděodolný
YR-AMP868, obousměrný zesilovač signálu LoRa, je vhodný pro bezdrátové produkty s nízkým výkonem ve frekvenčním rozsahu 863MHz~870MHz (typická frekvence: 868MHz).

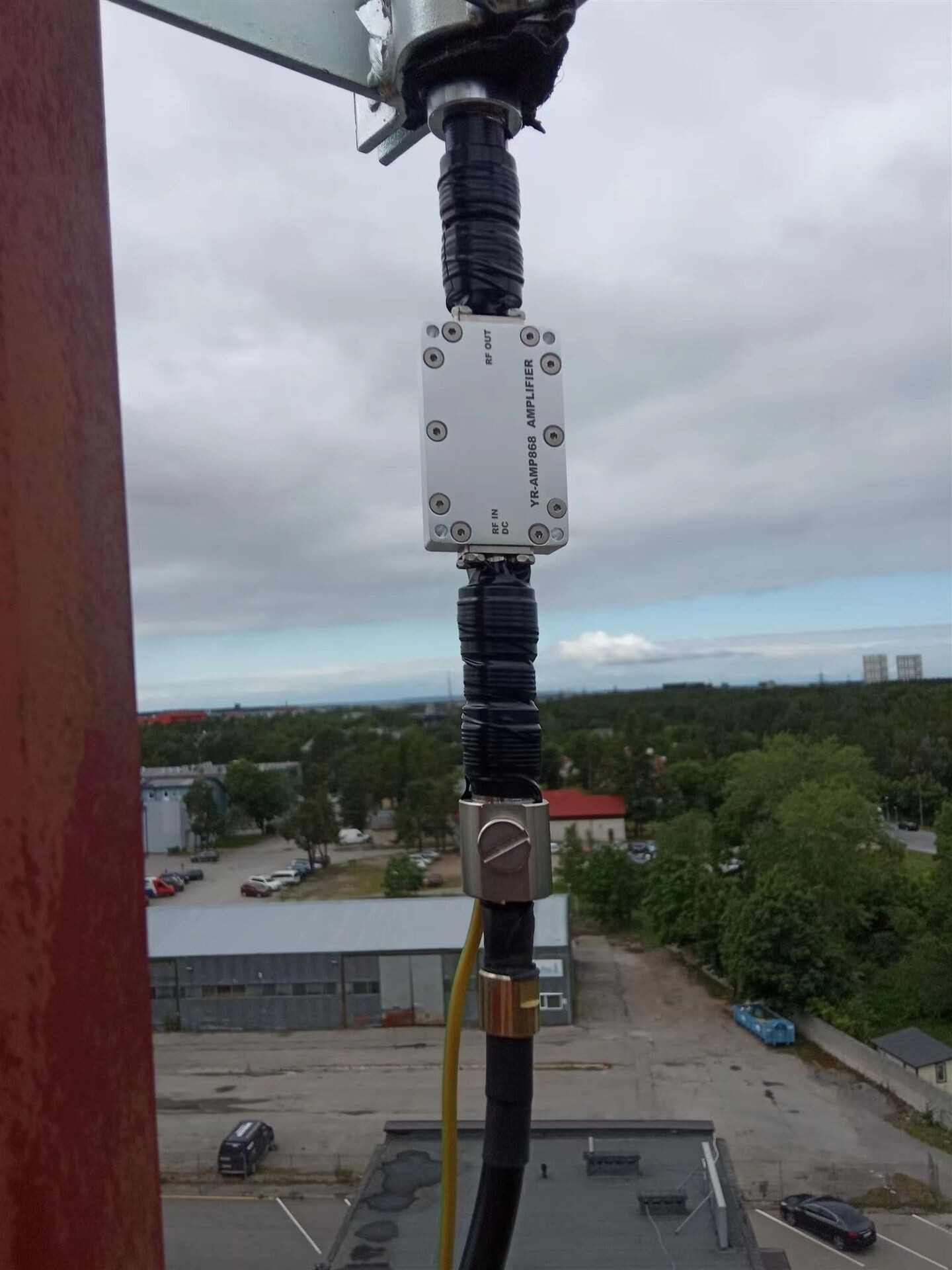

Tento produkt je ultratenký a má tři vestavěné vodotěsné kroužky, odpovídá IP67. Lze jej použít v systémech bezdrátového sběru dat EU 863MHz~870MHz, jako je Helium Hotspot Miner, brána LoRa atd.

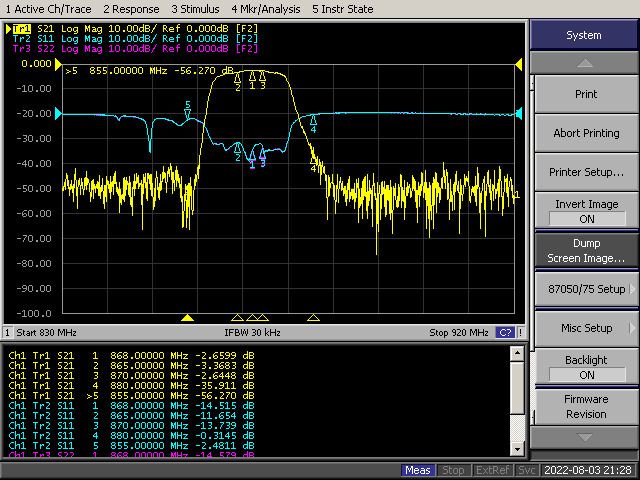

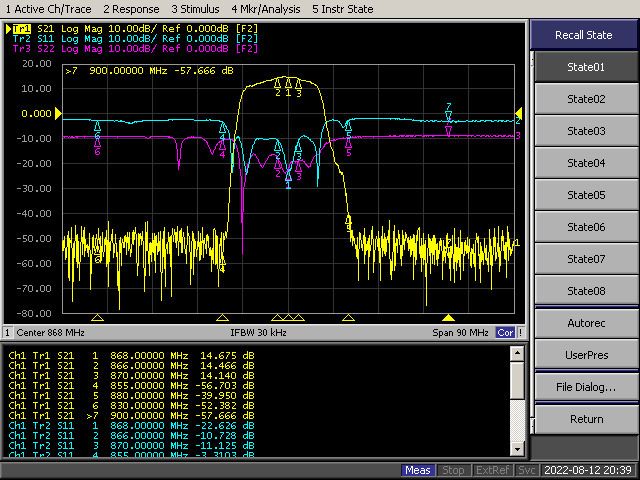

Tento produkt má v přijímacím spoji 2 vestavěné filtry SAW, které výrazně zvyšují výkon proti rušení.

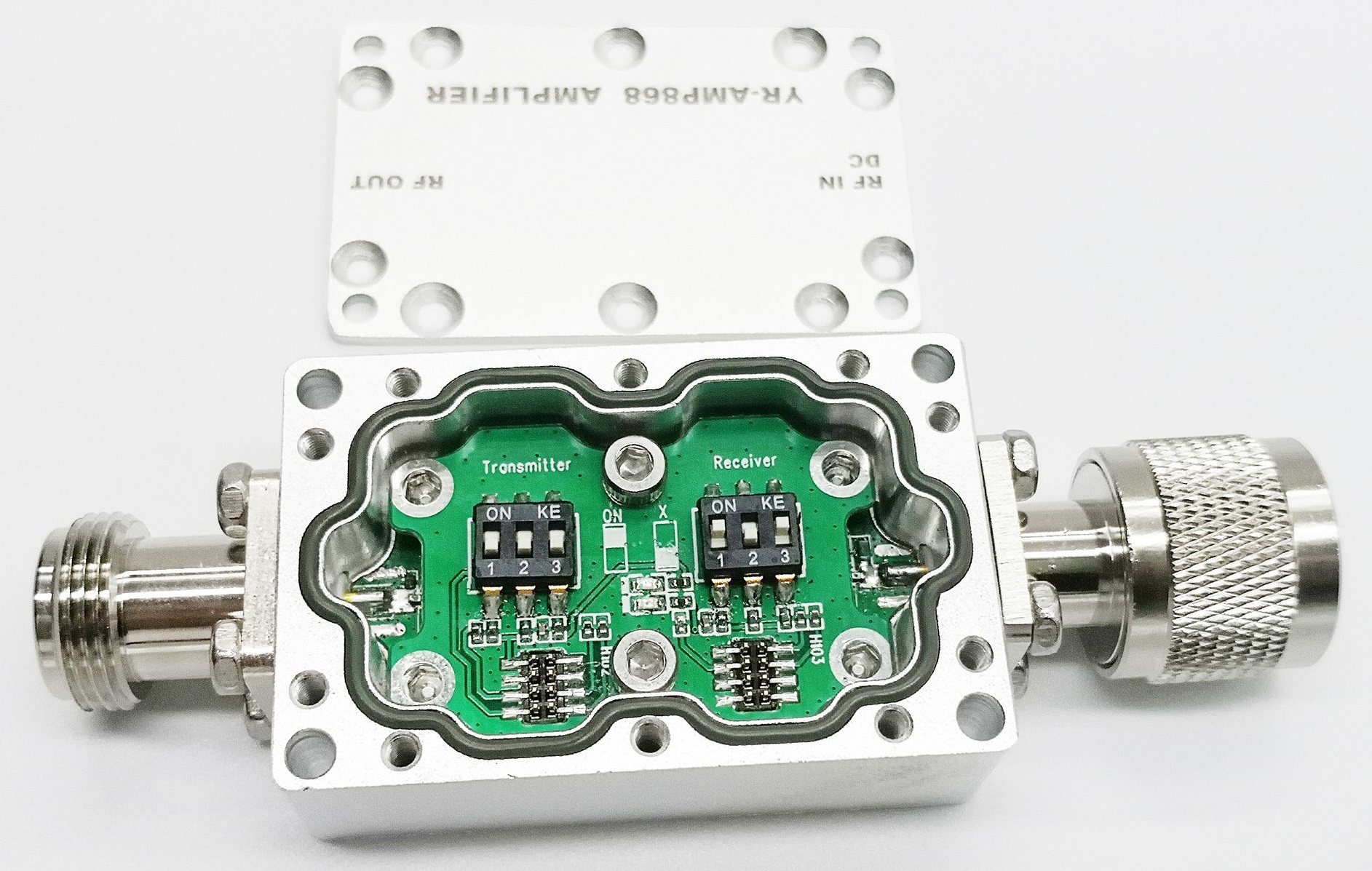

Díky 2 DIP přepínačům uvnitř umožňuje zákazníkům nastavit Rx (9~16dB) a Tx (0~7dB) podle různých uživatelských prostředí a situací.
Výkonnostní charakteristiky:
Vestavěný inteligentní přijímací/vysílací diskriminační obvod, který může normálně fungovat bez předního zařízení poskytujícího příjem/vysílání spínacích řídicích signálů.
Zisk vysílače je nastavitelný od 0db do 7dB, což je vhodné pro kompatibilitu s bezdrátovými zařízeními různého vysílacího výkonu. Zisk přijímače je nastavitelný od 9dB do 16dB.
Přijímací/vysílací spoj má extrémně vysokou izolaci a přijímací spoj dokáže odolat silnému vnějšímu rušení, aniž by způsobil samobuzení smyčky.
Kompatibilní s LoRa, FSK /ASK/ OOK / MSK / GFSK a dalšími modulačními režimy.

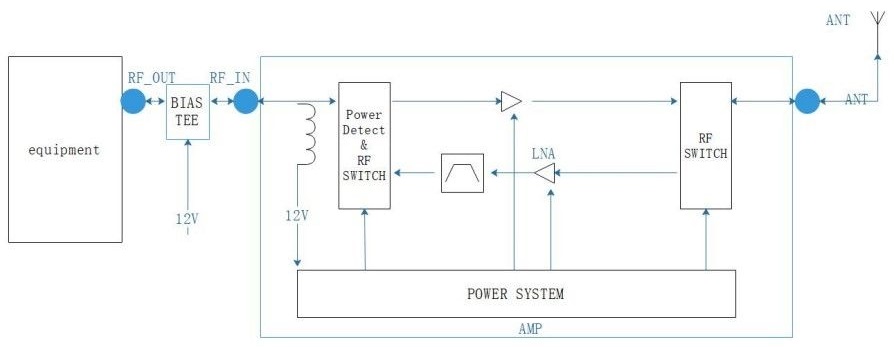

Schéma propojení produktu a připojení periferií:
Konektor:

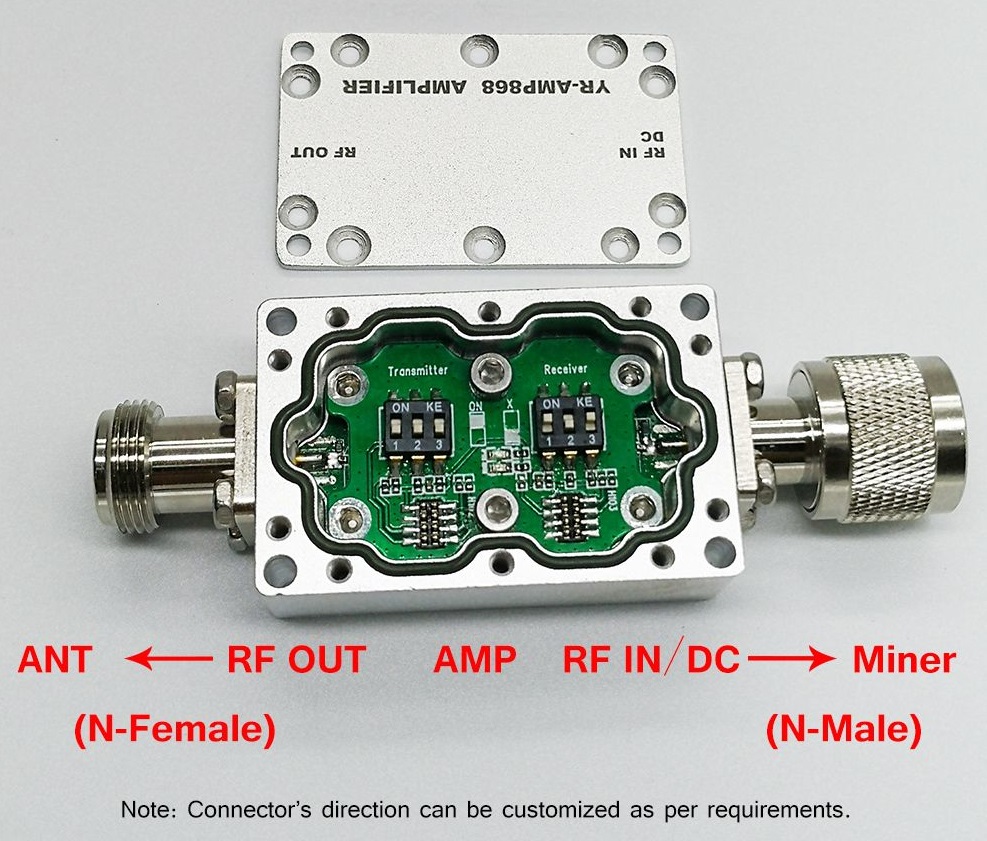

Tento produkt používá konektory typu N. Výchozí nastavení je, že konec RF OUT(ANT) je N-samice a konec RF_IN/DC (Miner) je N-samec. Směr konektorů lze přizpůsobit podle požadavků zákazníků.
Zdroj napájení:
Zesilovač musí být napájen předpětím (DC adaptér 6V/12V 1A). Výchozí 6V 1ADC adaptér. Pokud je koaxiální kabel delší než 15 metrů, doporučujeme použít 12V 1A DC adaptér.

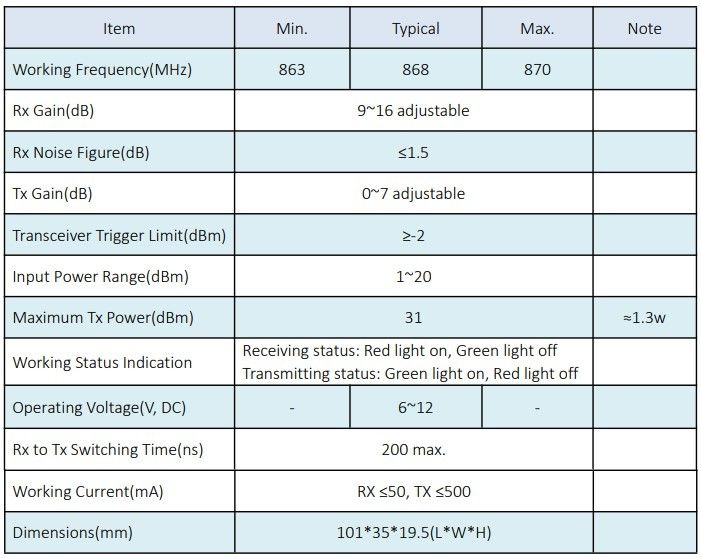

Specifikace:
- Model: YR-AMP868

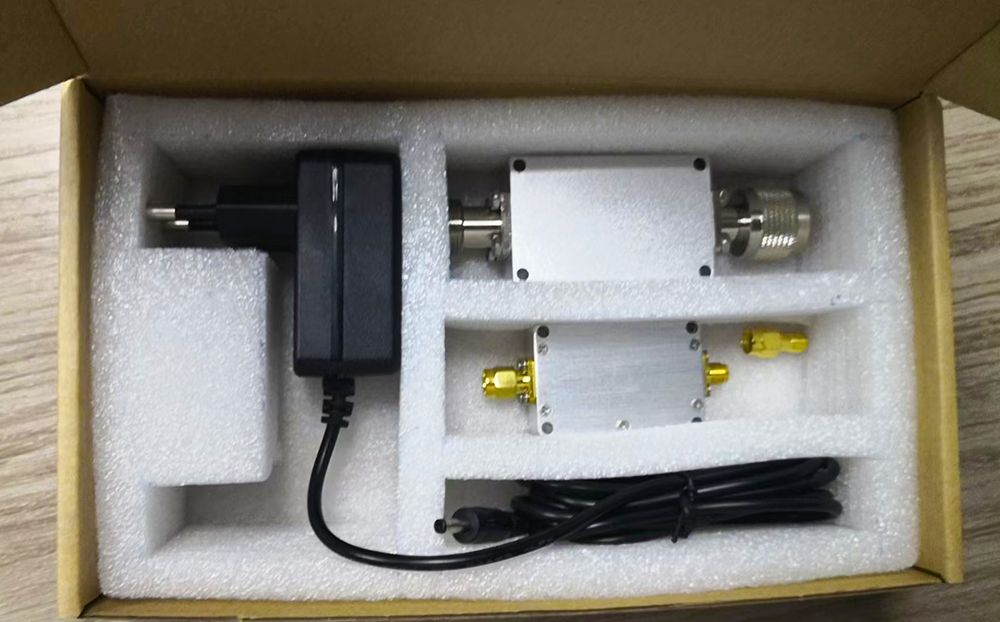

Balení obsahuje:
