Multifunkční USB tester USB-C, PD, QC

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

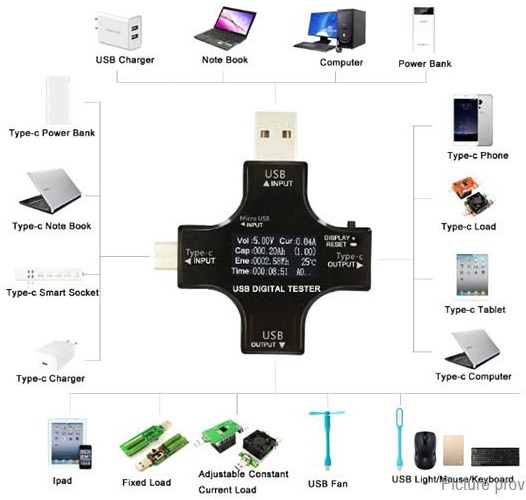

Tento přístroj může monitorovat napětí, proud, kapacitu, množství elektrické energie, výkon, impedanci zátěže, D+/D- napětí, dobu nabíjení a další data USB.

Podporuje Qualcomm QC3.0 kompatibilní s QC2.0, Bc1.2 a Apple 2.4A a s dalšími protokoly rychlého nabíjení různých napětí, podporuje OTG funkci.

Tento USB tester není kompatibilní pouze s protokolem rychlého nabíjení typu C s výkonem 45W a s iPhone 87W chytrou nabíječkou PD nebo s mobilní nabíječkou, je také kompatibilní s Qualcomm QC2.0 (5V / 9V / 12V / 20V) Qualcomm QC3.0 (3.8 ~ 12V +/- 0.2 step), Android BC1.2 (5V), Apple iPhone 5V / 2.4A a MTK-PE (5V / 7V / 9V / 12V).

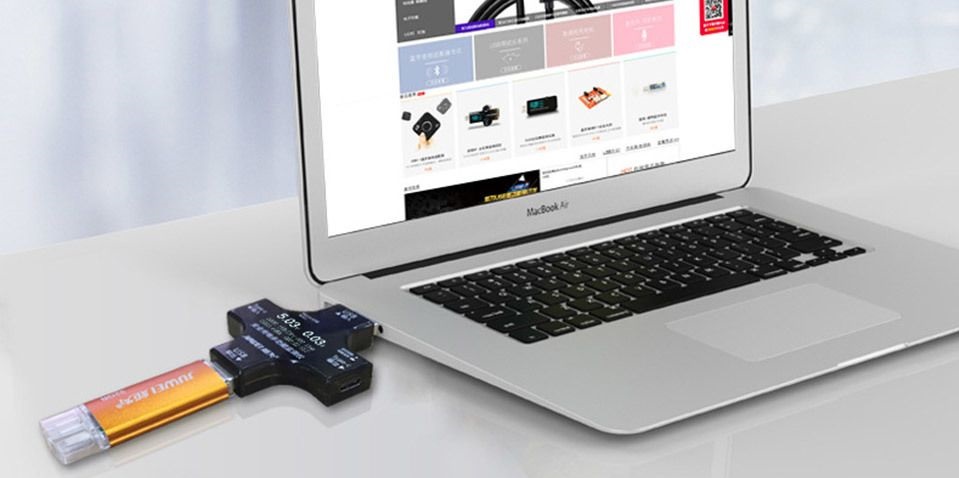

Qualcomm protokol rychlého nabíjení měří rozsah napětí a USB interní datové linky před a po průběhu nabíjení. Může být také kompatibilní se čtečkami U disků a s aplikacemi na měření přenášeného napětí a proudu u počítačových USB rozhraní. Může být použit i širší rozsah USB rozhraní.

Inženýři opět přišli s několika technickými vylepšeními.

Pokud je výkon > 0.5W bude čas vypočítán !

Charakteristika:

1. USB-C samčí hlavu nahrazuje měděným vstupním kolíkem, který je vhodnější a spolehlivější pro přenos dat.
2. Zvětšete funkci nastavení displeje obrazovky s otočením o 180 stupňů, aby se přizpůsobila některým nabíječkám používajícím obrácený displej jako pozitivní displej (zmáčkněte na rozhraní AAA a pak dvakrát zmáčkněte na tlačítko, díky čemuž se displej otočí o 180 stupňů).
3. Optimalizovaný PD protokol je vhodný pro 87W nabíječku Apple, jak pozitivní, tak i negativní strana může přenášet ACC pin PD protokolu.
4. Protokol OTG typu C může otevírat OTG digitální funkce vložením jakékoliv vestavěné přepínací hlavy Androidu do horního levého rohu linie Androidu.
5. Rozšiřuje nastavení rozhraní o hodnoty jako jsou přepětí, nízké napětí, nadproud, čas podsvícení atd. a přepíná do odpovídajícího rozhraní pomocí krátkého tlačítka na přední desce. Nastavíte je pomocí dvou nebo tří stisknutí.
6. Překročte hranice kovového průmyslu s vylepšujícím patchem. Vzorkovací zařízení snižuje odpor na <1mR, vstup po použití téměř neovlivňuje rychlost nabíjení, perfektně podporuje HUAWEI 4.5A super rychlé nabíjení. Čím hrubší a kratší, tím lepší a rychlejší nabíjení
7. Zvyšuje funkci kalibrace nulové pozice přední desky produktu a přesněji měří i velmi slabý proud. Pokud je stisknuta žádná zátěž, zmáčkněte tlačítko rychle 7krát za sebou. Je to přesná kalibrace nulové teploty aktuální teploty prostředí. V daný okamžik dojde ke zlepšení přesnosti měření. Je to další inovativní systém, který jsme po mnoho let vyvíjeli s pomocí zkušeností z U table technologií.
8. Zabudovaný PD protokol může otevírat rozhraní typu C s inteligentní nabíječkou PD protokolu a s displejem výstupního výkonu. Usnadňuje také načasování a testování (tato funkce může být úspěšně spuštěna vložením jakéhokoliv Android OTG adaptéru do horního levého rohu křížového U stolu s mikro USB vstupním portem).
9. Režim měřené PD protokolu rychlého nabíjení, který podporuje modernější mobilní telefony Apple X. (podporuje iPhone 8 / 8P / Apple X / MacBook rychlé nabíjení, výkon 29W, 5V3A / 9V3A / 12V2.5A / 15V2A)
10. Optimalizuje počet funkcí přenosu, jako je paměť při výpadku proudu, USB přenos dat, PD protokol rychlého nabíjení atd.

Specifikace:

• Model ATORCH/JUWEI-J7-c
• Rozsah měřeného napětí: 3.30V~30.0V, rozlišovací přesnost: 0.01V
• Rozsah měřeného proudu: 0.00~5.10A, rozlišovací přesnost: 0.01A
• Rozsah kumulativní kapacity: 0~99999mAh, rozlišovací přesnost: 0.001Ah
• Rozsah kumulativního výkonu: 0~999999mWh, rozlišovací přesnost: 0.001Wh
• Rozsah měřeného výkonu: 000.00~150.00W, rozlišovací přesnost: 0.01W
• Rozsah měřené impedance: 1~999.9ohm, rozlišovací přesnost: 0.1ohm
• Rozsah měřené teploty: 0~80°C, rozlišovací přesnost: 1°C
• Maximální doba: 999 hodin 59 minut 59 vteřin, rozlišovací přesnost: 1s
• Časovač kontrolující nabíjení: odpočet 24 hodin, nastavení libovolné hodnoty
• USB D+ rozsah napětí: 0V~2.999V, rozlišovací přesnost: 0.001V
• USB D- rozsah napětí: 0V~2.999V, rozlišovací přesnost: 0.001V
• Parametry kontroloru plného nabití mobilního zařízení: <2W/0.5 hodin
• Čas na aktualizaci: 500mS
• Míra měření: 0.5krát/s
• Mód alarmu: zvuk sirény+ zobrazení rad
• Rozměry produktu: 60mm x 60mm x 11mm
• Spotřební tok: <0.02A
• Pracovní teplota: -10~+60?
• Pracovní vlhkost: 10~80%

Podporované operační systémy:

• PC software podporuje PC Windows 7 a vyšší
• Android 5.0 a vyšší

Poznámka:

• Tento tester nemá komunikační verze, komunikační verzi má přes připojení k Bluetooth.
• Poznámka: neobsahuje BT modul

Balení obsahuje:

• 1 x barevný TFT PD USB tester typu C

Návod k použití:

• (1) Krátkým stisknutím přepnete rozhraní a dlouhým stisknutím resetujete kapacitu baterie a jiná data;
• (2) V hlavním rozhraní pětkrát stiskněte, abyste mohli nastavit automatický výpadek napájení a vypnutí časování (pětkrát stisknout v hlavním rozhraní, znak ve spodním pravém rohu displeje začne blikat, vyberte si ze tří možností nastavení "AO.. / OFF / 1-24H" stisknutím nebo dvojitým stisknutím a když znak přestane blikat, znamená to, že systém automaticky uložil současné nastavení).

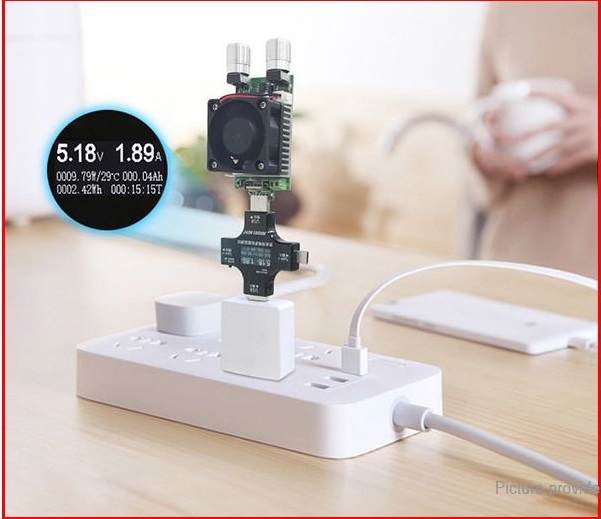

• Podle uvedeného obrázku č. 2 dokončete připojení, za podmínek nepřetržitého nabíjení, vyměňte jiný datový kabel, proud zobrazený na USB testeru je větší, kvalita přenosu dat je lepší a nabíjení je rychlejší.
