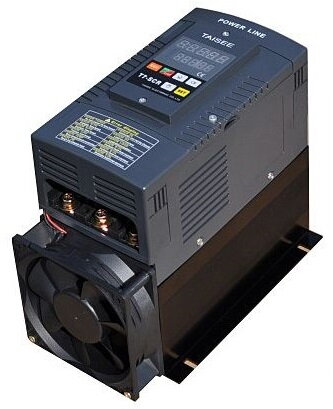

Tyto variabilní regulátory střídavého napětí SCR se vyrábějí speciálně pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení.
Všechny modely jsou vybaveny třífázovým AC vstupem a plně variabilním AC výstupem.
Regulátory SCR upravují výstupní napětí AC napájení, podobně jako u ovládání stropního ventilátoru nebo stmívače osvětlení.
Tyto SCR regulátory lze vhodným způsobem použít u třífázových AC motorů, kterým upravují rychlost/otáčky.
Mohou být použity také s odporovým zatížením, například pro osvětlení.
Funkce:
- Třífázový
- Digitální nastavení
- Jmenovitý proud 40A-1200A
- Podpora komunikace RS-485 Modbus

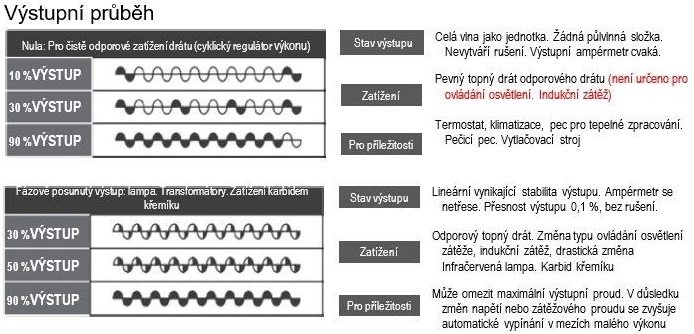

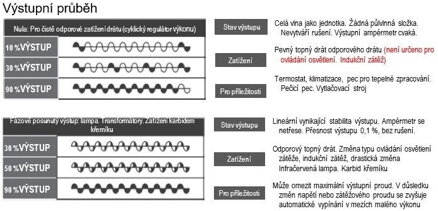

Režimy více výstupů:
- Řízení nulového cyklu
- Řízení fáze
- Limit proudu
- Konstantní proud
- Konstantní napětí
- Typ detekce
- DC výstup
Technické údaje:
- Třída: T6
- Třífázový: ano
- Vstupní napětí: 380VAC ±10Vac, 50/60Hz
- Zátěžový proud: 40-1200A
- Ovládací režimy: 4-20mA, 0-10Vdc,
- Dielektrická pevnost: 2000VAC 50 / 60Hz po dobu 1 minuty
- Izolační odpor: 1500MΩ min při 500 VDC
- Terminály: Šroub
- Chlazení: chladič a ventilátor
- Provozní teplota: -40 až 60°C
- Výrobce: Čína
Specifikace:
- T6-scr user manual En full
- T6 Intelligent SCR Regulator cs / Regulátor výkonu T6 Intelligent Digital
- SCR T6 catalog
POZOR !!!
Před instalací se ujistěte, že je nosnost v kontextu výpočtu SCR:
- (Jednofázové): zátěž (KW) / Napětí (V) = ampér (A) * (1,15) = měl by být použit zesilovač SCR (A)
- (Třífázové): [zátěž (KW) / Napětí (V)] / 3 = ampér (A) * (1,15) = měl by být použit zesilovač SCR (A)
Obsah balení:
- 1x T6 AC regulátor 380V
- 1x Chladič s/bez Větrák

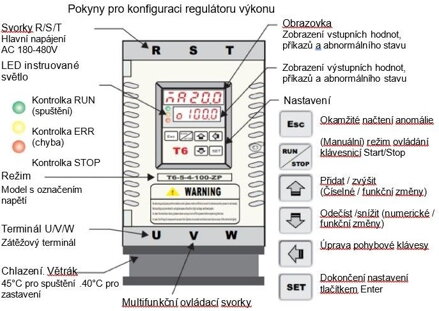

Symbol |
Popis funkce svorky |
R |
Svorka hlavního obvodu |
S |
Hlavní výstupní výkon: rozsah AC180V - 480V |
T |
1 Ø Typ: R/S 3 Typ Ø: R / S / T |
U | Svorka hlavního obvodu |
V | Výstup regulátoru výkonu: Další zatížení |
W |
1 Typ Ø: U / V 3 Typ Ø: U / V / W |
AC1 AC2 |
Pomocná síla - Vstup ovládání: Typ T6 AC220V±10% T7 Typ AC85V-265V |
COM | Zkrat COM / RUN. Svítí kontrolka startu RUN |
RUN | Otevřený COM / RUN. Pro zastavení stavu svítí STOP |
+10V | Výstup napětí DC 10V |
IN+ IN- |
Vstup analogového signálu: % vstupu odpovídá % výstupu Režim: 0~20mA/4-20mA/DC0~5V/DC 1~5V/DC0~10V/DC2-10V Výběr vstupního režimu: ze změn konfigurace softwaru |
E3 E2 E1 |
Externí regulátor potenciometru omezuje maximální výstupní výkon % Správný příklad: maximální výkon je omezen na 80 % odpovídající vstupní a výstupní křivky Vstupní křivka / Výstupní křivka |
ALM - Společný ALO - Otevřený ALC - Zavřený |
Alarmový výstup Došlo k poruše regulátoru výkonu z důvodu Kontaktní akce Normální stav ALM / ALC zkrat Dojde k poplachovému stavu ALM / ALO zkrat |
D+ | Modbus Rs485 |
D- | Může být maximálně 32 souběžných připojení 1200M |
