Stavíte RC vozidlo nebo mobilního robota bez mikroovladače? MDDRC10 je to, co potřebujete.
Příklad aplikace: RC sekačka na trávu, bojový robot, sumo robot, RC hračka.

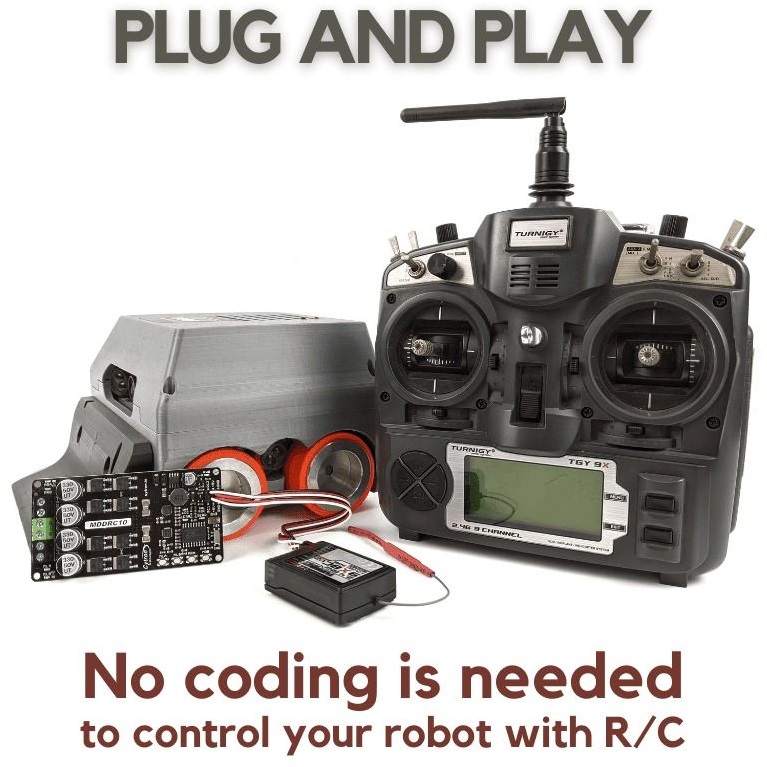

Funguje na principu plug and play a lze jej připojit přímo k RC přijímači.
Není potřeba žádné kódování ani programování.

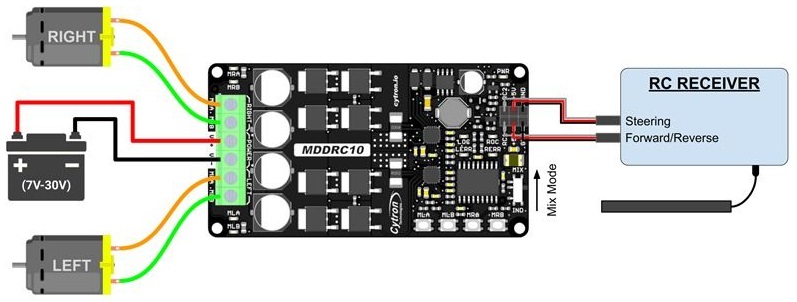

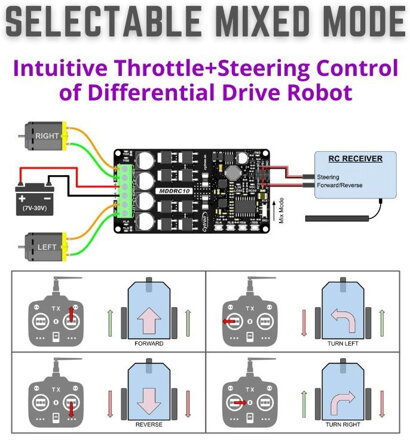

Volitelný smíšený režim umožňuje ovládat diferenční motor driver z plynu (dopředu-dozadu) a kanálu řízení. Integrovaný spínací regulátor, který produkuje 5V výstup, je také k dispozici pro napájení RC přijímače.
To eliminuje potřebu dalšího obvodu eliminátoru baterie (BEC).

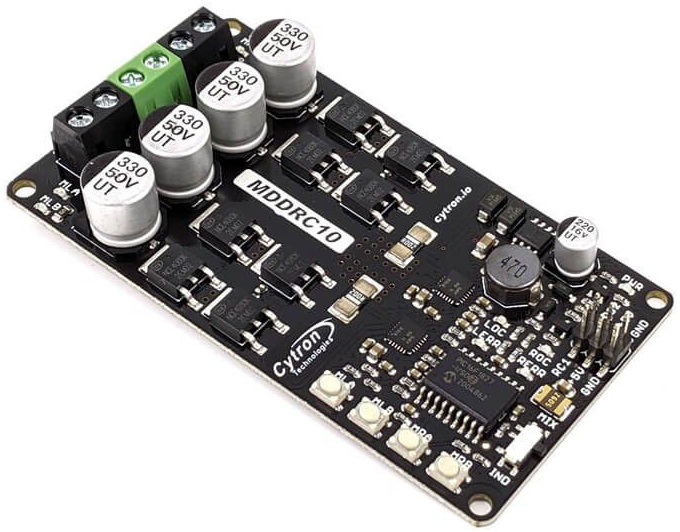

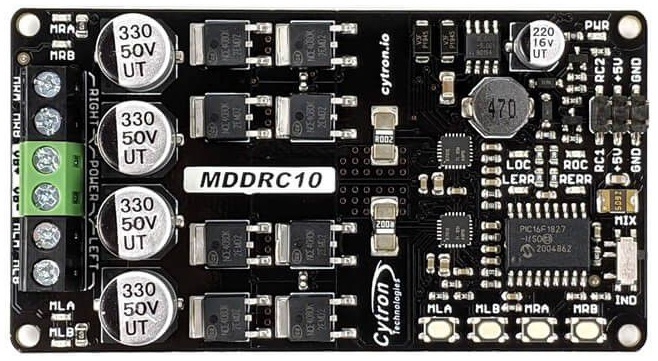

MDDRC10 je schopen pohánět dva kartáčové stejnosměrné motory od 7V do 30V.
Díky svému kompaktnímu designu N H-Bridge je schopen nepřetržité podpory 10 Amp bez jakéhokoli doddatečného chladiče.

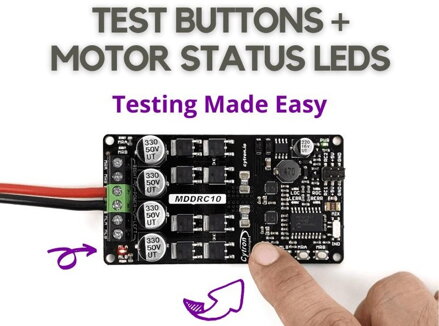

Palubní testovací tlačítka a LED diody s výstupem motoru umožňují rychlé a pohodlné funkční testování řidiče motoru.

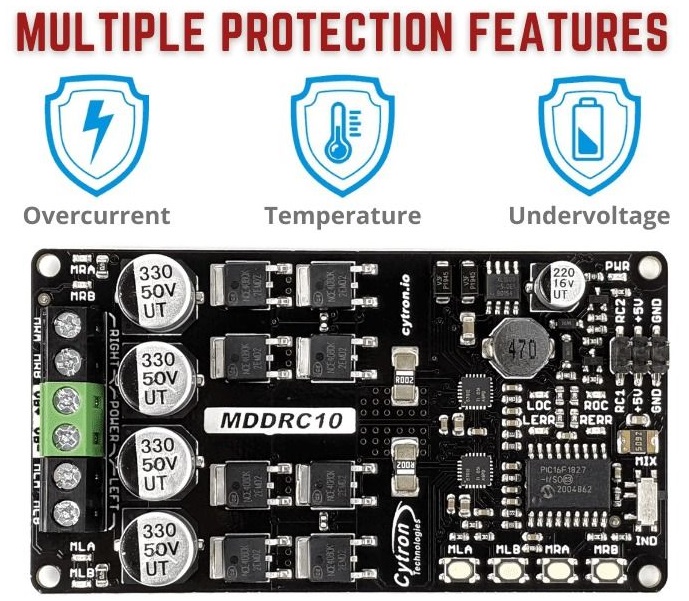

Do MDDRC10 jsou také začleněny různé ochranné prvky. Nadproudová ochrana zabraňuje poškození motor driveru, když se motor zastaví nebo je připojen nadměrný motor. Pokud se motor pokouší odebírat více proudu, než může motorový pohon podporovat, proud motoru bude omezen na maximální práh.
Maximální teplotně omezená prahová hodnota je závislá na teplotě desky. Čím vyšší je teplota desky, tím nižší je mezní hodnota proudu. Tímto způsobem dokáže MDDRC100 plně využít svůj potenciál v závislosti na aktuálním stavu bez poškození MOSFETů.
Poznámka:
- Příkon nemá ochranu proti zpětnému napětí.
- Připojení baterie v přepólování motor driver okamžitě poškodí.
Vlastnosti:
- Plug & play, ovládaný přímo z RC.
- Automatická kalibrace při zapnutí.
- Volitelný smíšený nebo nezávislý vstupní režim.
- Obousměrné řízení pro dva kartáčové stejnosměrné motory.
- Provozní napětí: DC 7V až 30V

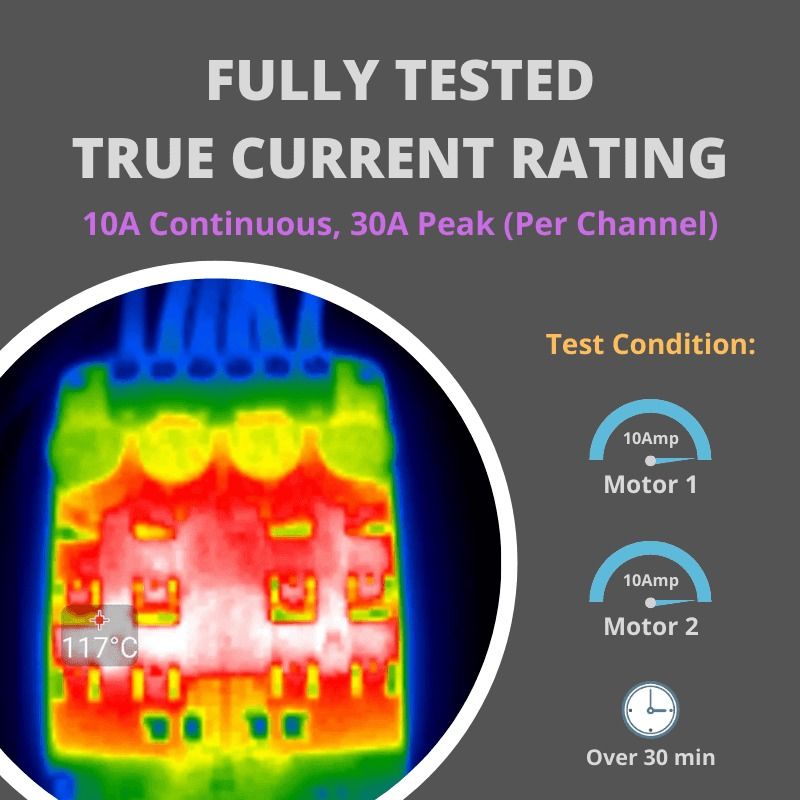

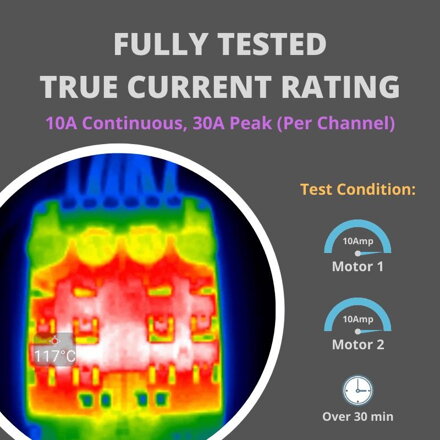

- Maximální proud motoru: 10A nepřetžitý, 30A špička
- Integrovaný 5V spínací regulátor pro napájení RC přijímače (max. 500mA).
- Tlačítka pro rychlé testování.
- LED diody pro stav výstupu motoru.
- 20kHz výkon motoru PWM frekvence.
- Nadproudová ochrana s aktivním omezením proudu.
- Teplotní ochrana.
- Podpěťové vypnutí.
Dokumentace:
Obsah balení:
- 1 x 10Amp 7V-30V DC Motor Driver for R/C (2 Channels)
- 2 x 2561 3-way connector extension wire
- 4 x PCB Spacer
