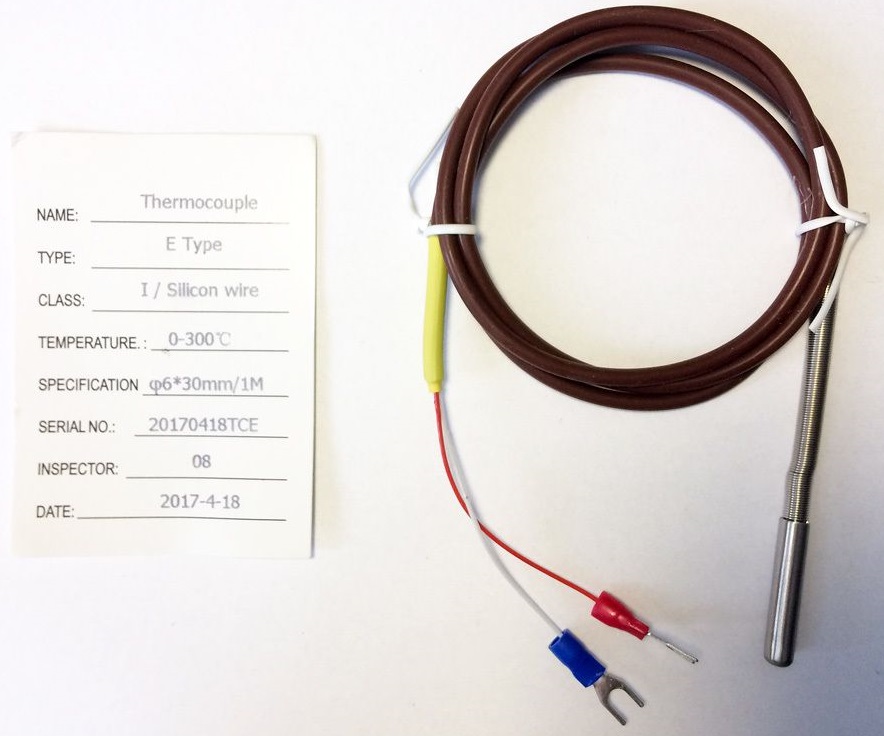

TC type E termočlánkové teplotní čidlo se silikonovým kabelem
Vysoce kvalitní termočlánkové teplotní sondy typ E se senzory z Německa.
- Termočlánky se dodávají v několika materiálových variantách.
- Každý materiálový pár má jiné charakteristiky teplotního rozsahu a napětí.

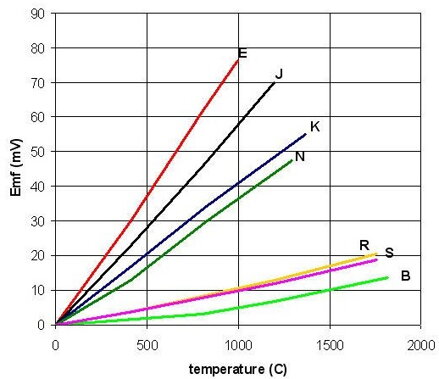

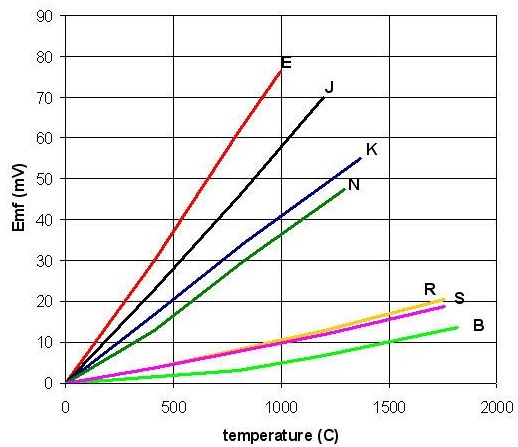

- Napětí vytvořené termočlánkem je vždy malé, v rozsahu milivoltů, a je nelineární.
Tabulka níže uvádí některé běžné termočlánky a jejich základní parametry.
| Typ |
Materiály | Min. teplota, °C | Max. teplota, °C | Min. °C | Max. °C |
|
J |
Železo, Konstantan (Cu-Ni) | 0 °C | 750 °C | 0 mV | 42,281 mV |
| T | Měď, Konstantan(Cu-Ni) | -250 °C | 350 °C | -6,18 mV | 17,819 mV |
| K | Chromel (Ni-Cr), Alumel (Ni- Al) | -200 °C | 1250 °C | -5,891 mV | 50,644 mV |
| E | Chromel (Ni-Cr), Konstantan (Cu-Ni) | -200 °C | 900 °C | -8,825 mV | 68,787 mV |
| N | Nicrosil (Ni-Cr-Si), NiSil (Ni-Si-Mg) | -260 °C | 1300 °C | -4,336 mV | 47,513 mV |
| S | Platina-13% Rhodium, Platina | -50 °C | 1768 °C | -0,236 mV | 18,693 mV |
| B | Platina-30% Rhodium, Platina-6% Rhodium | 0 °C | 1820 °C | 0 mV | 13,82 mV |
| C | Wolfram-5% Rénium, Wolfram -26% Rénium | 0 °C | 2320 °C | 0 mV |
37,107 mV |
T, K a E představují nejčastější termočlánky používané v průmyslu.
Termočlánky nabízí několik výhod:
- Široký teplotní rozsah
- Cenově dostupné
- Rychlá odezva
- Jednoduché použití
Technické parametry:
- Model: TC-TUS1-01
- Typ: termočlánkové čidlo (TC) - typ E
- Class: A
- Rozsah teploty: 0 až +300°C

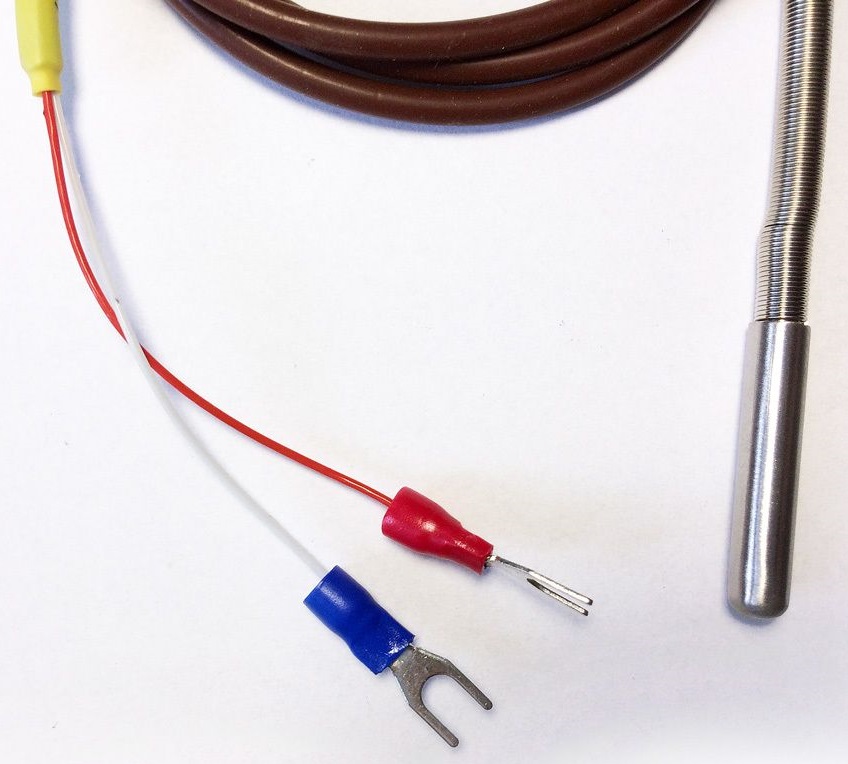

- Pouzdro: trubka 6x30mm, 304SS
- Typ kabelu: silikónový kábel
- Typ vodičů: 2 samostatné vodiče
- Délka přívodů: 1/2/3/5m nebo podle přání
POZNÁMKA:
- Před objednáním se ujistěte, že vaše zařízení podporuje vybrané senzory.
- Po výměně mohou články vyžadovat kalibraci pomocí zařízení pro měření teploty.
- Přesnost termočlánkových sond se v čase snižuje a musí být pravidelně kalibrovány a po dlouhodobém použití vyměněny.
