25W nastavitelný redukční spínací regulátor

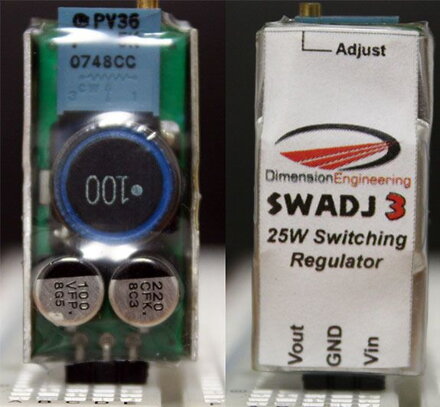

DE-SWADJ 3 je větší verze našeho DE-SWADJ nastavitelného redukčního regulátoru napětí. Dříve bylo nutné umístit více jednotek DE-SWADJ paralelně, aby se dosáhlo hodnot vyšších než 1 A, což bylo objemné, drahé a znamenalo to zvýšení pravděpodobnosti výpadku napětí. DE-SWADJ 3 je navržen tak, aby byl silnější, rychlejší a lepší. Může zpracovávat proud o síle 3 A, jeho typické vlnění je 25 mV a za ideálních okolností může být regulátor efektivní až z 96 %.
Stejně jako DE-SWADJ se používá velmi snadno, zjednodušuje přidání zdroje nastavitelného napětí do nových nebo stávajících projektů se všemi výhodami účinnosti spínacího napájení. DE-SWADJ 3 je kompatibilní s běžnou řadou lineárních regulátorů napětí 78XX a v horní části má malý šroub, který umožňuje měnit výstupní napětí podle vývoje vašeho projektu. Má zabudované oddělovací kondenzátory, takže externí kondenzátory nejsou obecně nutné.
DE-SWADJ3 může dodávat maximálně 25 Wattů.
Šroubový potenciometr na DE-SWADJ 3 je poháněn šnekovým převodem, takže malé vibrace a pohyby nezpůsobí posun napětí. Silně nedoporučujeme použití lepidla k přidržení šroubu na místě, protože by mohlo dojít k poškození zařízení.
Vlastnosti:
- Model: DE-SWADJ 3
- Rozsah vstupního napětí 3-13V
- Maximální účinnost: >90%
- Výstupní proud: 3A při 3 až 8V
- Typické výpadkové napětí při plném zatížení 2.0V
- Může být zapojen paralelně
Použití:
- Zařízení napájená baterií
- Roboty
- Regulace napětí bodu zátěže
- Jakékoli použití, kde lineární regulátor nebo regulátor LDO odvádí příliš mnoho tepla nebo kde je použit příliš velký chladič, je nežádoucí
Datasheet:
Výrobce: Dimension Engineering USA
