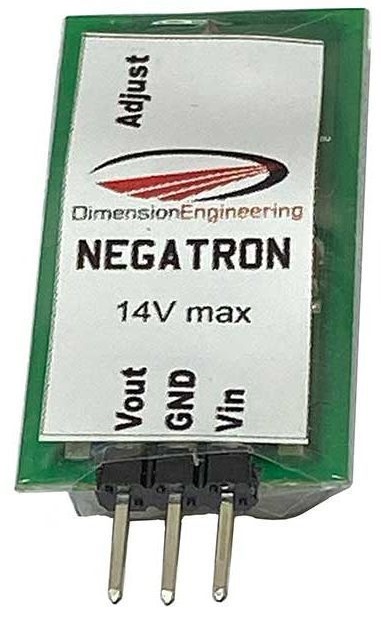

Negatron konvertor DC-DC
Negatron je buck-boost konvertor, který přijímá kladné napětí a přeměňuje ho na záporné napětí, které můžete použít s obvody zesilovače a dalšími. Výstupní napětí je nastavitelné od -1,3 do -12 V.
Negatron také dokáže zvyšovat/snižovat velikost napětí. Do Negatronu může například proudit napětí 9 Vm které přemění na -5 V nebo -12 V.
Negatron je perfektní volbou pro inženýry frustrované snahou o vytvoření zdroje záporného napětí v obvodu s nízkým výkonem.
Negatron pracuje se vstupním napětím 4 až 14 V a výstupní napětí se nastavuje pomocí malého šroubového potenciometru umístěného v horní části.
Vlastnosti:
- Model: Negatron
- Rozsah výstupního napětí: -1,3 až -12 V
- Rozsah vstupního napětí: 4 až 14 V
- maximální výstupní proud: 0,5 A @ -5 V pokud je napájen z +9 V
- maximální výstupní proud: 0,25 A @ -12 V pokud je napájen z +12 V
- (hodnoty proudu při jiném vstupním/výstupním napětí naleznete v katalogovém listu)
- Typické vlnění: ~100 mV
- Nevyžaduje žádné externí komponenty
Ochranné prvky:
- Nadproudová ochrana
- Tepelná ochrana
Použití:
- Laboratorní práce a prototypování
- Záporná napájecí lišta operačního zesilovače
- Napájení malých audio zesilovačů
- Napájecí senzory
- Zařízení se solárním napájením
- Nabíjení baterií
- Zařízení s obnovitelným zdrojem napájení
Datasheet:
Výrobce: Dimension Engineering USA
