Jednosměrný PWM regulátor otáček pro DC motory s proudovým omezením 100A 10-40V
Jednoduše použitelný PWM ovladač rychlosti s plným mostem pro jakýkoliv kartáčový motor.
K použití u vozíků, přívěsů, elektrických kol, motokár nebo při jiných průmyslových aplikacích.

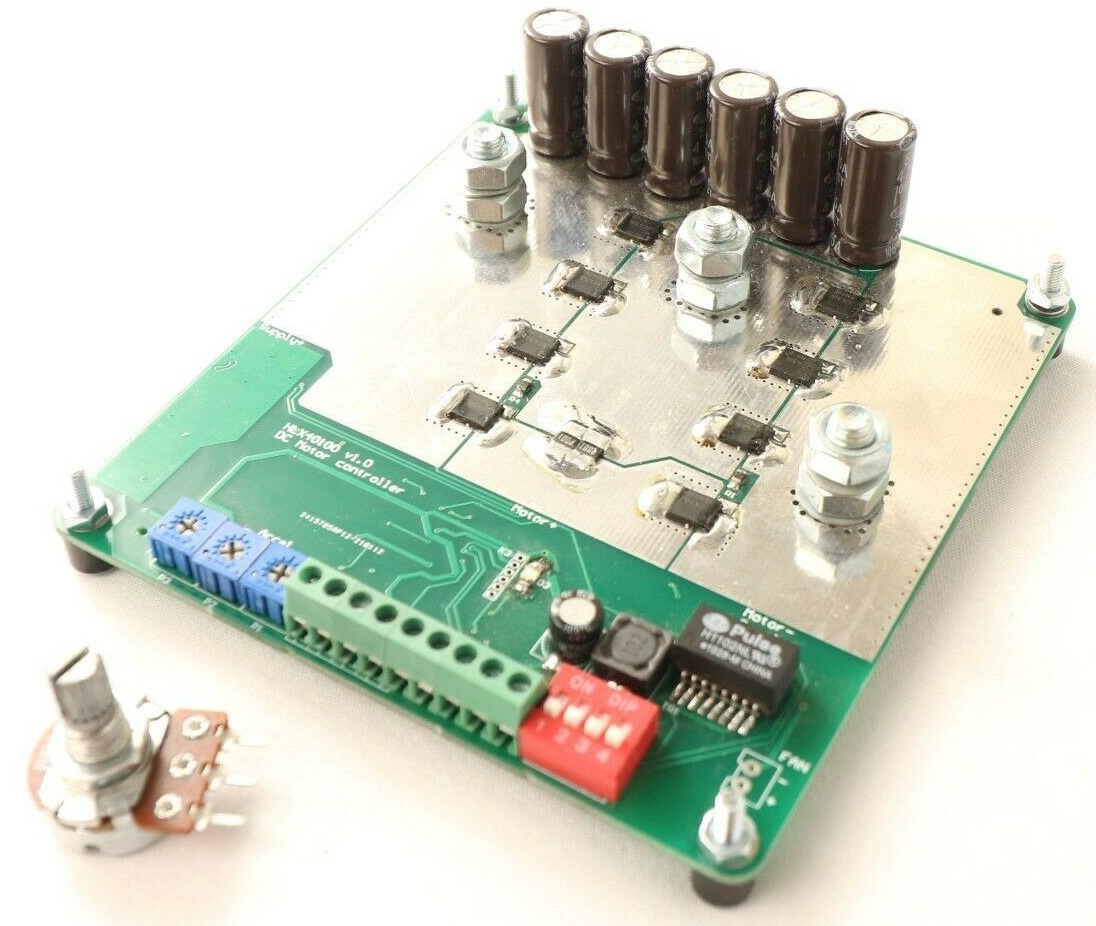

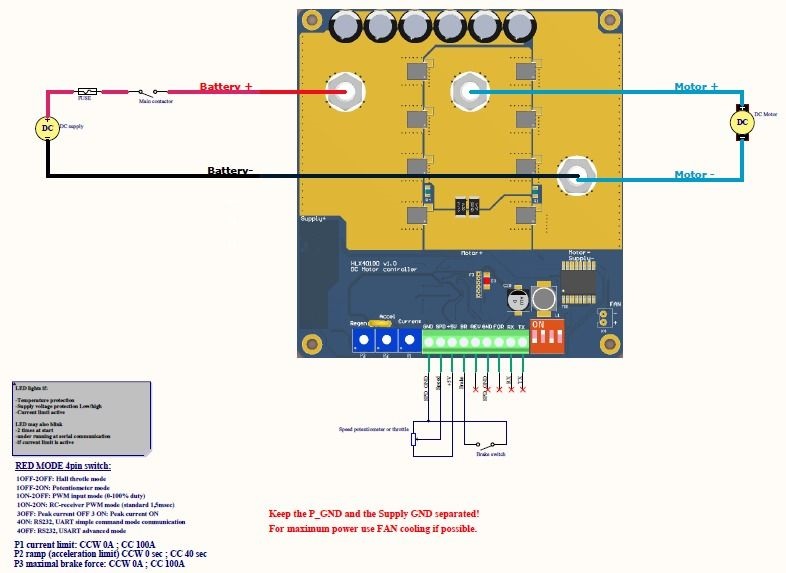

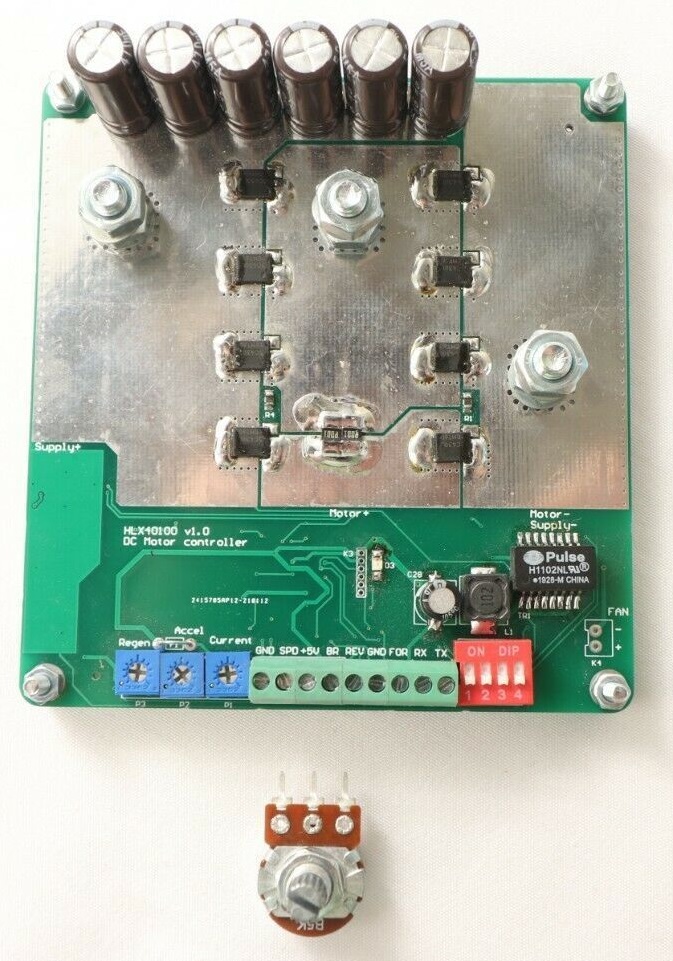

Stačí připojit baterii a váš motor k M6 svorkám, nastavit maximální proud pomocí malého modrého trimovacího potenciometru nacházejícího se na desce a jste hotovi.
Nastavení rychlosti pomocí potenciometru, nastavení směru vpřed/vzad pomocí přepínače, možné použití i vlastního signálového přepínače.
Výhody oproti jiným PWM regulátorům motorů:

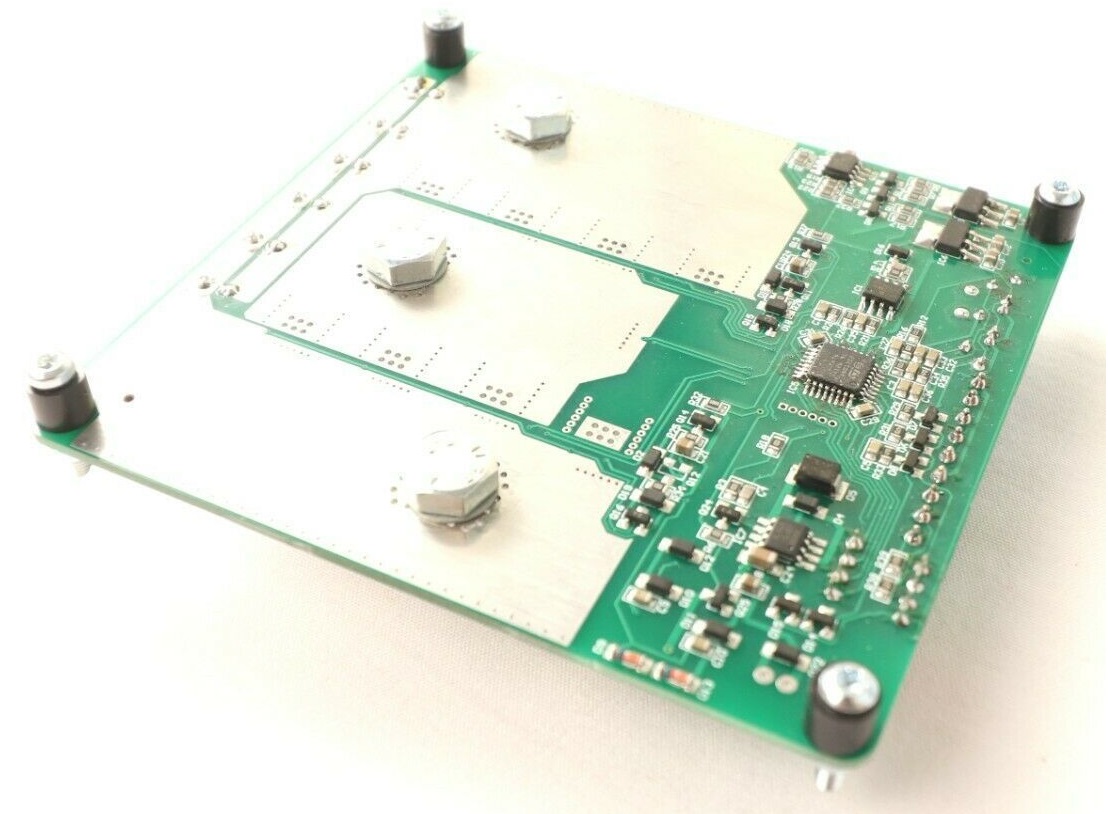

- Obsahuje 8 výkonné Super Trench MOSFETy. Díky tomu skutečný trvalý proud je 100A.
- Vysoce účinný výkonový stupeň nepotřebuje chladič, ale ventilátor může zvýšit výstupní proud.
- Proudové omezení lze nastavit v rozmezí 0–100A. Tato funkce je důležitá pro motorové ovladače, protože pojistka je příliš pomalá, aby mohla ovladač ochránit v případě špičkové zátěže či přepínání směru. Při spuštění motoru je startovací proud 2x až 5x vyšší než jmenovitý proud. Při změně směru může být proud 10x až 15x větší než běžný proud. Tento ovladač dokáže tyto rychlé změny omezovat.
- Špičkový proud 200A 5 vteřin. Následně ovladač automaticky sníží proud, aby nepřesahoval 100A.
- 6 kusů velkých 470uF kapacitorů.
- Díky vysokoproudým šroubům M6 můžete použít silné vysokoproudové svorkové kroužky pro profesionální vysokoproudé zapojení.
- 500Hz spínací frekvence.
- Střída: 0–100 %
- Nastavitelný měkký start (limit zrychlení). 0-41 sec.
- Nastavitelný limit zpomalení, zapnutí / vypnutí napětí (nastavení přes sériový port)
- Nastavitelná regulace rychlosti a nastavení nejvyšší rychlosti (nastavení přes sériový port)
- Pro ovládání rychlosti není nutné používat potenciometr. Lze použít PLC výstup nebo jakýkoliv jiný ovládací signál nebo PWM signál pro ovládání rychlosti a směru.
- Nastavitelné omezení akcelerace v rozsahu 0–20sec je vhodné pro motokáry nebo jiná vozidla, pokud si přejete akceleraci omezovat.
- Univerzální zdroj napětí mezi 22–100V DC.
- Ochrana proti přehřátí: 70°C/158°F

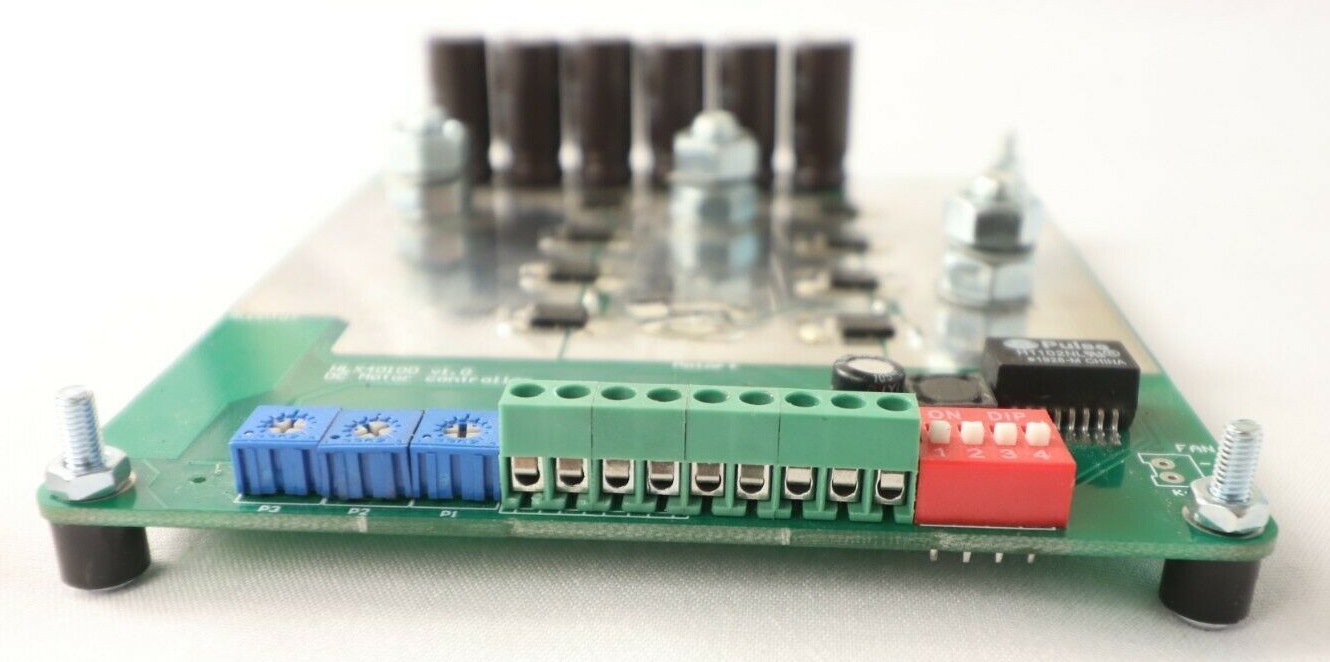

5 programovatelné ovládací režimy s červeným přepínačem:
- Hallův senzor
- 0–5V analogový vstup (potenciometer zvyšuje nebo snižuje rychlost)
- PWM vstup + směrový signál (například PWM signál z ARM, PIC, Arduino nebo PLC)
- RC přijímač PWM signál.
- Serial RX/TX
Specifikace:
- Model: HLX40100-40V
- Napájení: 6V-40V DC
- Pracovní proud: 100A
- Maximální proud: 200A@5sec
- Minimální pracovní cyklus: 0%
- Maximální pracovní cyklus: 97 – 100%
- PWM Frekvence: 500hz
- Ochrana: spínací frekvence, ochrana proti přehřátí (75 °C), ochrana proti nadproudu, ochrana proti zkratu na výstupu
- Rozměry: 104 x 97 x 29 mm
- Hmotnost: 100g
Jak lze pomocí tohoto ovladače kontrolovat rychlost motoru?
- Pomocí potenciometru lze jemně nastavit proud, který může motor maximálně využít.
Příklad: pokud máte 500W 24V DC motor, nominální proud vašeho motoru je tedy 20A. Následně lze nastavit proudové omezení na 25–30A.
Díky tomu jsou váš motor a PWM ovladač zcela ochráněny proti vyhoření nebo přetížení. Ovladač zároveň obsahuje ochranu proti přehřátí – měří teplotu na chladiči. Pokud tato přesáhne maximum, ovladač se vypne.
Rychlost motoru lze jednoduše ovládat v rozmezí 0–95 % pomocí potenciometru, který se připojuje ke svorkám pro připojení potenciometru. Délka kabelu potenciometru není omezena.
POZOR: Není stavebnice!
