Vysoce účinné spínací Buck-Boost UP regulátory TPS63030 s účinností až 96% - rozšiřující deska 3.3V nebo 5V
TPS63030 poskytuje napájecí řešení pro produkty napájené dvoučlánkovou nebo tříčlánkovou alkalickou baterií NiCd nebo NiMH nebo jednočlánkovou baterií Li-ion nebo Li-polymer.
Při nízkém zátěžovém proudu regulátor vstupuje do úsporného režimu, aby zachoval vysokou účinnost v celém širokém rozmezí zátěžového proudu.
- Úsporný režim lze deaktivovat, přičemž regulátor pak pracuje s pevnou spínací frekvencí.
- Maximální průměrný proud ve spínačích je omezen na typickou hodnotu 1000 mA.
- Výstupní napětí je standardně přednastaveno, změnit jej můžete pomocí externího odporového děliče.
- Aby nedocházelo k vytečení baterie, regulátor lze deaktivovat. Během odstavení je baterie odpojena.
Vlastnosti:
- Rozsah vstupního napětí 1.8 V až 5.5 V

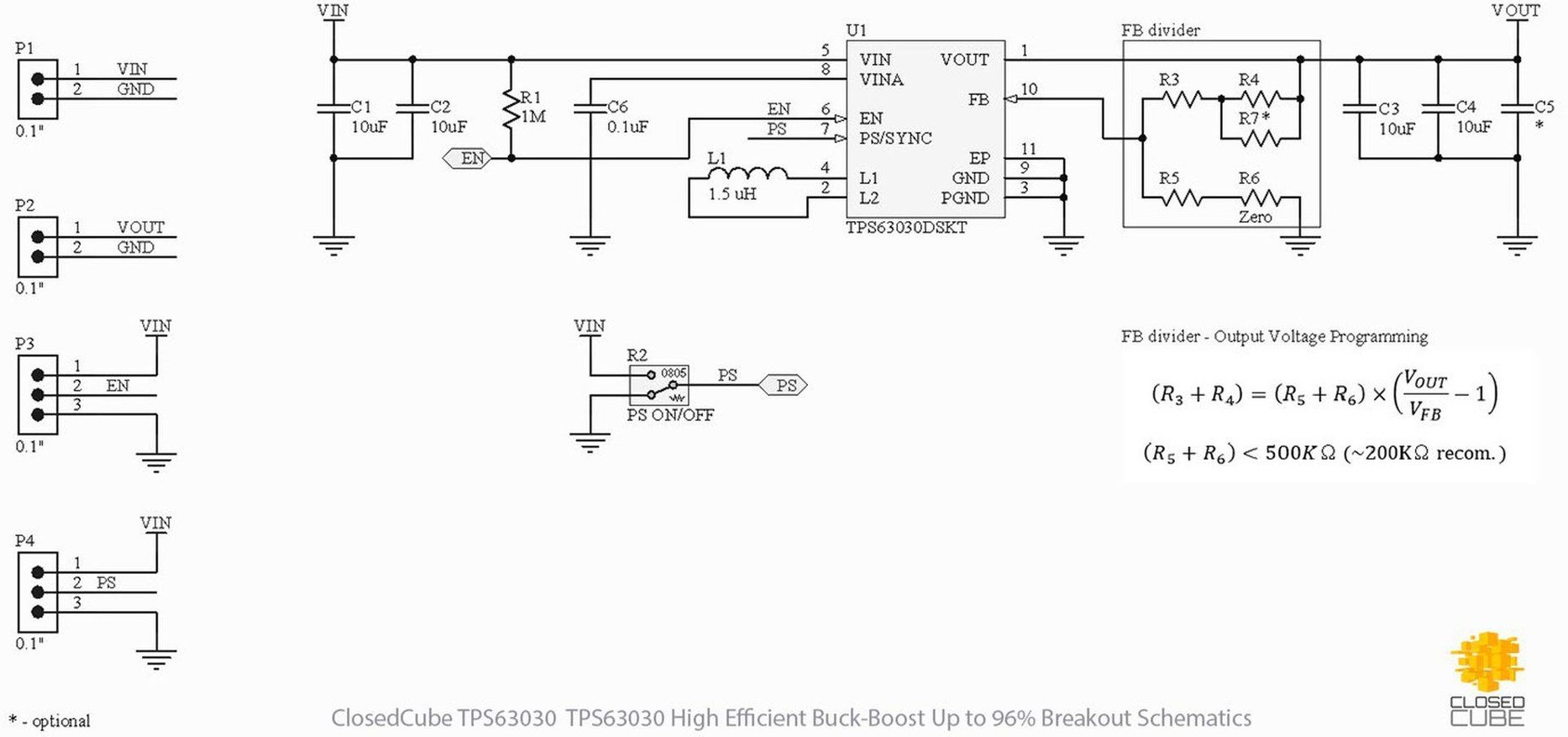

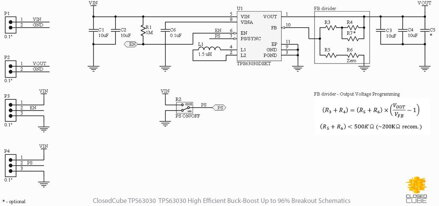

- Nastavitelné výstupní napětí od 1.2V do 5.5V pomocí odporového děliče FB 0603 sítě R3-R7
- Účinnost až 96%

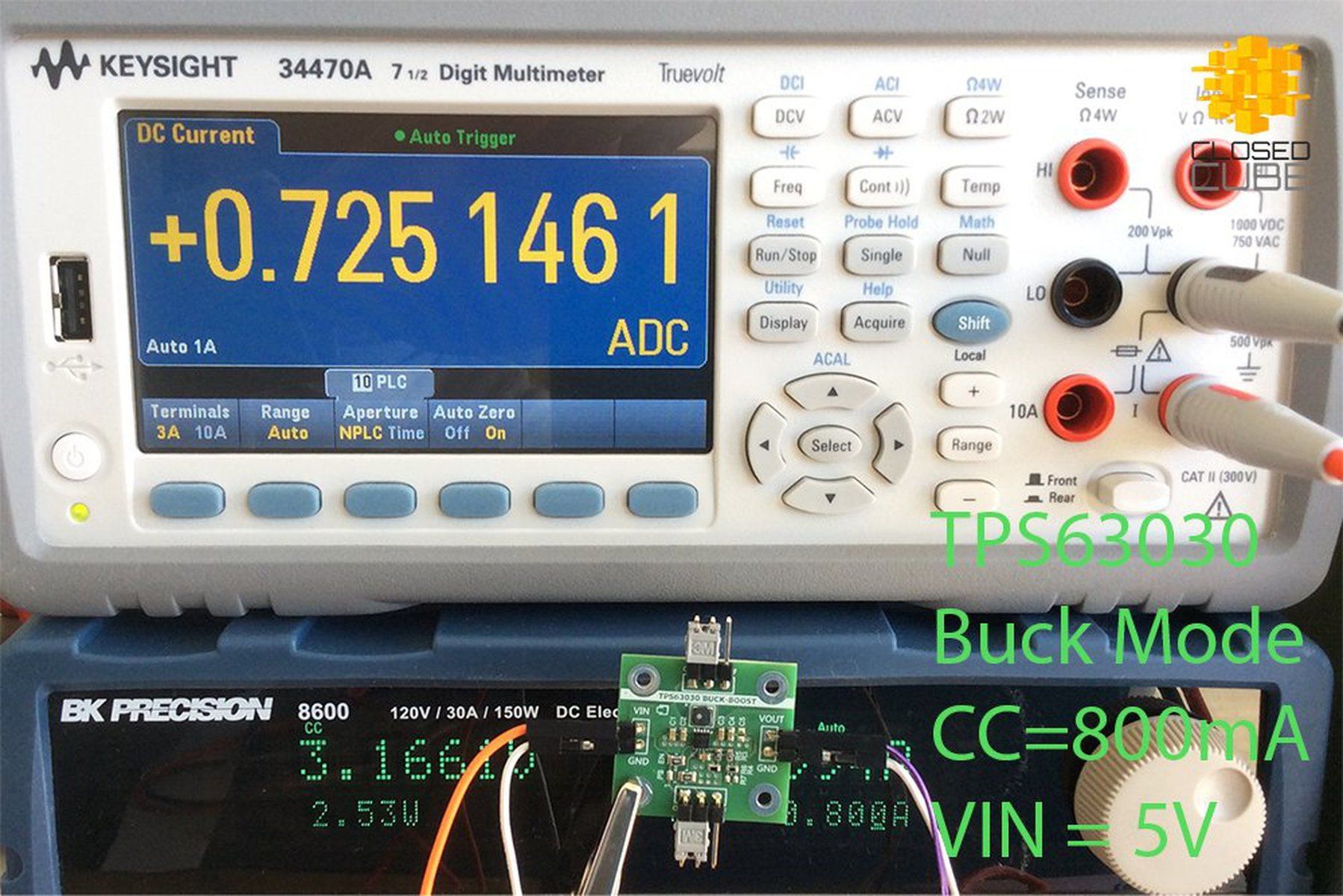

- Výstupní proud až 800-mA při 3.3 V v režimu snižování (VIN = 3.6V - 5.5 V)
- Výstupní proud až 500-mA při 3.3 V v režimu zvyšování (VIN > 2.4V)
- Automatický přechod mezi režimy zvyšování a snižování

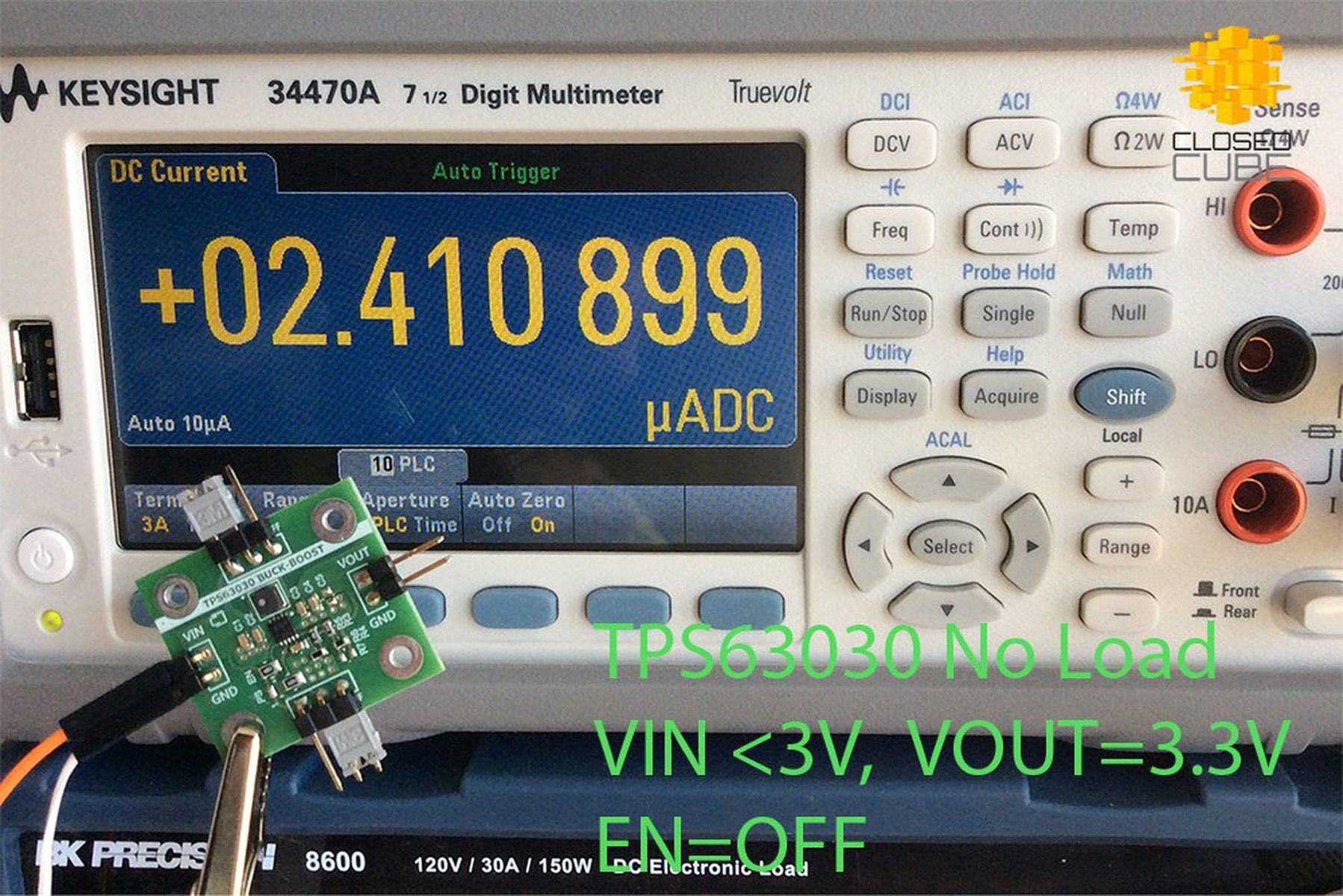

- Klidový proud méně než 50 μA
- Režim úspory energie pro zvýšení účinnosti při nízkém výstupním výkonu; PS=ON(VIN)-deaktivováno; OFF (GND)-aktivováno
- Regulátor zapnuto/vypnuto EN=ON(VIN)/OFF (GND), výchozí nastavení ON
- Nucená pevná frekvence a synchronizace možná
- Odpojení během odstávky
- Ochrana proti přehřátí
Technické informace:
- DC/DC snižující/zvyšující (Buck-Boost) regulátor: Texas Instruments TPS63030

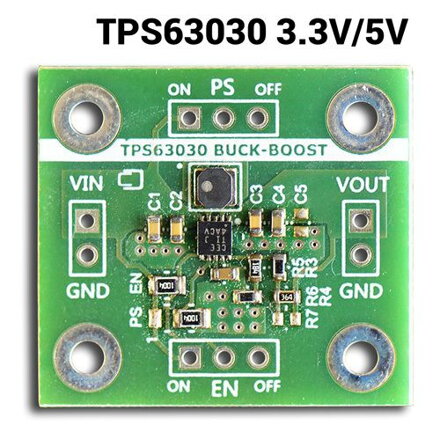

- Velikost PCB: 25 x 27 mm
- Navrženo a vyrobeno v Londýně, Velká Británie
