LiteVNA 6GHz přenosný vektorový síťový analyzátor

LiteVNA 6GHz přenosný vektorový síťový analyzátor

NOVINKA

LiteVNA je vylepšenou verzí populárních NanoVNA a SAA2.

3320 Kč s DPH

Import kód: 11421

Dostupnost: Skladem

Výrobce: Nooelec

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

LiteVNA 6GHz přenosný vektorový síťový analyzátor

LiteVNA je vylepšenou verzí populárních NanoVNA a SAA2. Nyní můžete získat přenosný vektorový síťový analyzátor (VNA), který je stejně malý jako NanoVNA a zároveň je schopný provádět ultra široký rozsah měření, a to 50 kHz až 6,3 GHz. Pro minimalizaci spotřeby energie a své velikosti používá LiteVNA pouze jeden směšovač s několika interními RF spínači pro měření S11 a S21 a výpočty IFFT pro měření TDR a DTF.

LiteVNA, navržený s ohledem na požadavky komunity, nyní kromě širšího rozsahu měření přináší vyšší rychlosti skenování a více skenovacích bodů. V kombinaci s uživatelsky přívětivým rozhraním konzistentním s NanoVNA lze nyní LiteVNA snadno použít jako testovací nástroj v terénu.

LiteVNA obsahuje slot MicroSD, takže data nebo snímky z terénních testů můžete kdykoli uložit na kartu MicroSD. S rozsahem měření až 6,3 GHz je LiteVNA schopen vyhovět běžným radioamatérským a IoT aplikacím, stejně jako nově vznikajícímu 5GHz testování, což umožňuje použití nejnovějších 5,8GHz wifi a 5,8GHz přenosu obrazu.

Specifikace:

Parameter

Specifikace Podmínky

Rozsah frekvencí

 50kHz ~ 6.3GHz  -

Dynamický rozsah systému

>70dB

>50dB

f < 3GHz, calibrated

f >= 3GHz, calibrated

S11 noise floor

<-50dB

<-40dB

f <3GHz, calibrated

f >= 3GHz, calibrated

Stabilita frekvence

 <0.5ppm

0℃ - 50℃

Sweep rate

 >550 points/s

Avg=1

 Sweep points (on device)  10 ~ 1001 points, adjustable  -

Sweep points (USB)

1 ~ 1024 points, adjustable

 -

Napájení

USB, 5V±0.5V 600mA MAX

USB, 5V±0.5V 1A MAX

LiteVNA 62

LiteVNA 64

Baterie

Li-polymer 3.7V 1300mAh

 Li-polymer 3.7V 2000mAh

LiteVNA 62

 LiteVNA 64

Provozní teplota

-10℃ ~ 50℃

The battery performance decreases below 0 ℃.

RF konektory

 SMA female

Displej

2.8"TFT LCD (320×240)

 3.95"TFT LCD (480×320)

LiteVNA 62

 LiteVNA 64

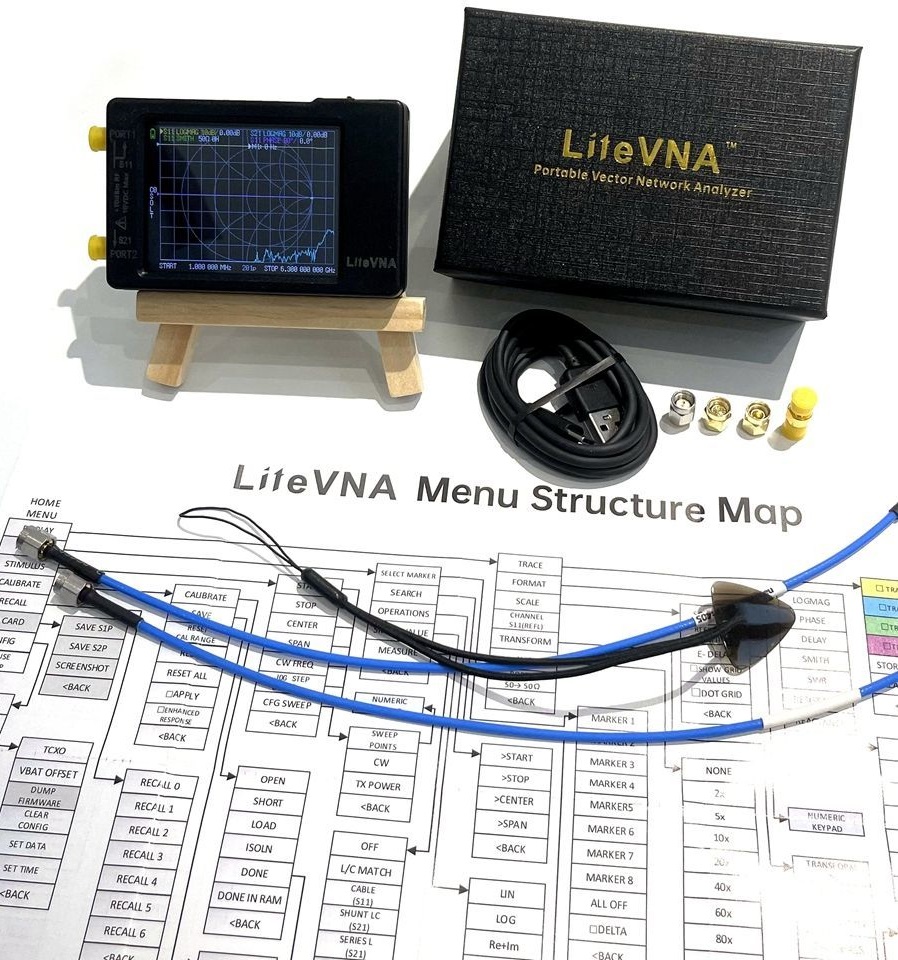

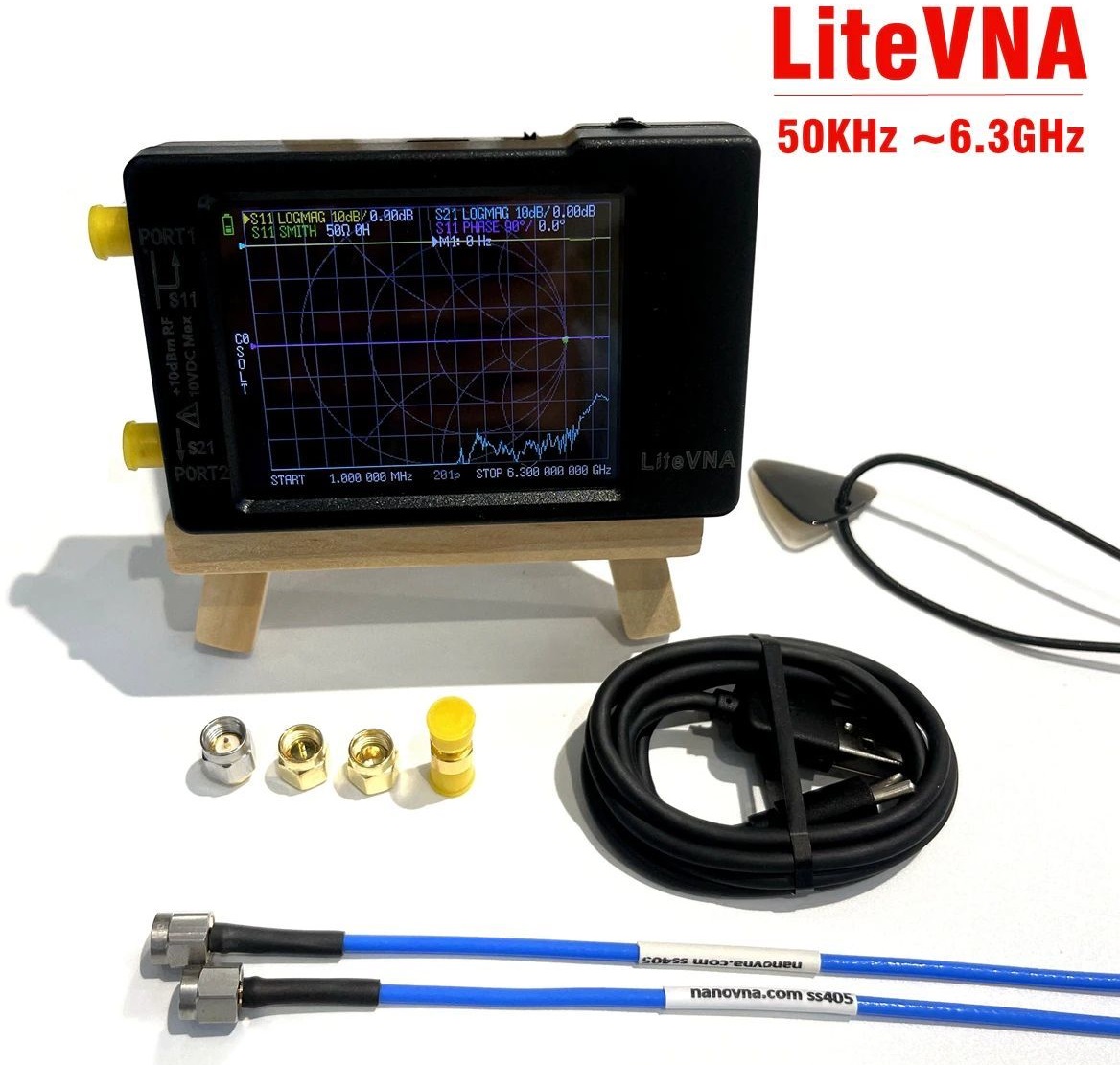

Obsahuje:

  • LiteVNA (s baterií 1300mAh, 2,8" displej)
  • USB-C kabel
  • 2ks SS405 SMA RF kabely 30cm
  • 4x SMA konektory

Manual (EN): http://nanovna.com/wp-content/uploads/2021/11/LiteVNA_User-Guide.pdf

FW a SW: https://drive.google.com/drive/folders/10lU5xnwmHDnPX98z21ky09N8nb_cEOk4?usp=sharing

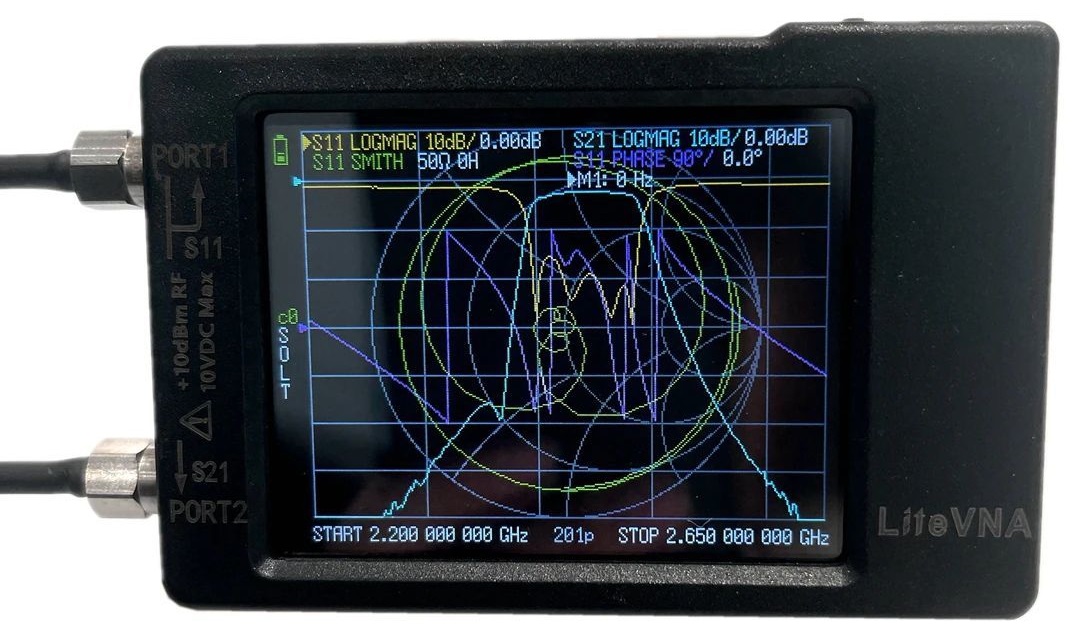

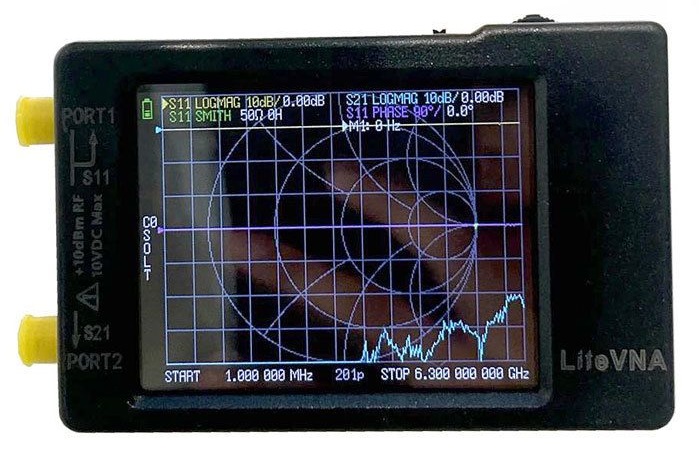

LiteVNA 62, 2.8"

d

d

d

d

s

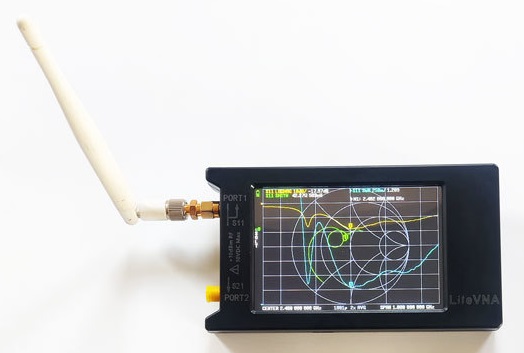

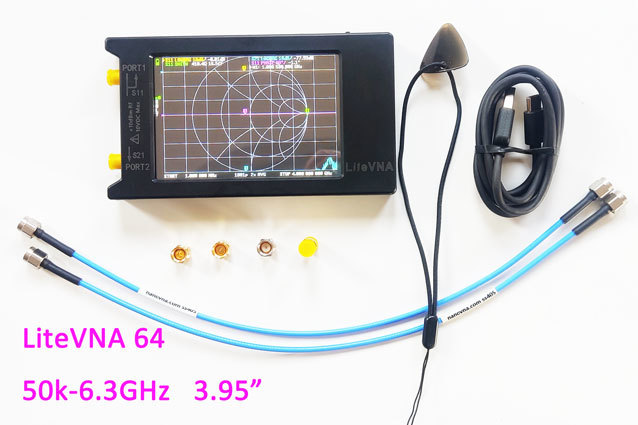

LiteVNA 64, 3.95"x

s



Ve srovnání s Rohde & Schwarz ZVB8:

d

d

a
