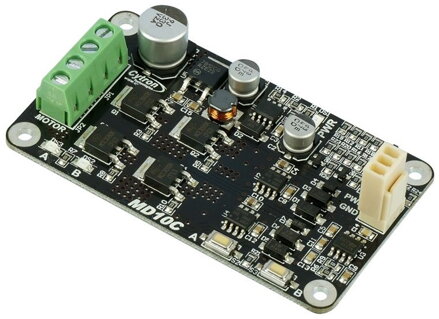

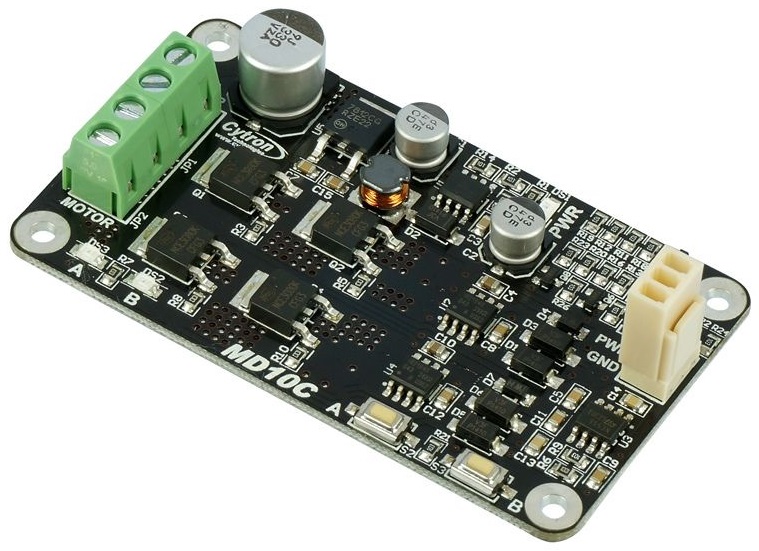

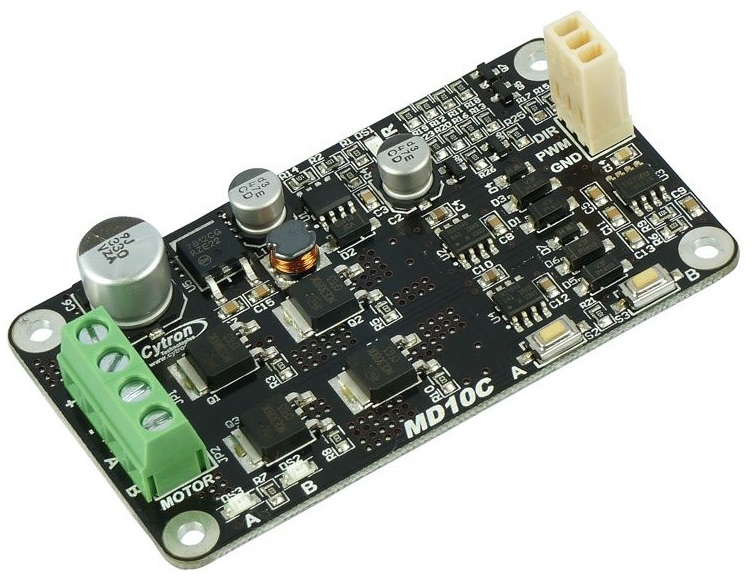

Pohon DC motoru 10Amp
MD10C je navržen tak, aby nepřetržitě poháněl vysokotlaký kartáčový stejnosměrný motor až do 13A nepřetržitě.
Přináší několik vylepšení oproti modelu MD10B, jako je například podpora uzamčené anti-fáze a označené veličiny signálu PWM, nebo součásti druhé generace, které mají za následek rychlejší odezvu a eliminují opotřebení mechanického relé.

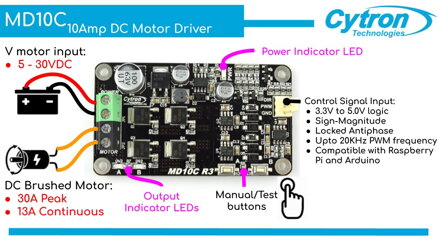

Vlastnosti:
- Dvousměrné ovládání 1 kartáčového DC motoru.
- Podporuje rozpětí napětí motoru od 5V do 25V 30V
- Maximální proud až do13 A nepřetržitě a 30 A vrcholový (10 sekund).
- 3,3V a 5V vstup logické úrovně.
- Součásti druhé generace zajišťují rychlejší odezvu a eliminují opotřebení mechanického relé.
- Kompletní NMOS H-můstek pro lepší výkonnost, není vyžadován odvod tepla.
- Frekvence PWM řízení rychlosti až do 20KHz (aktuální výstupní frekvence je stejná jako vstupní frekvence).
- Podporuje uzamčené anti-fáze a označené veličiny ovládání PWM.
- Nový MD10C může být napájen z jediného zdroje napájení a není vyžadován externí Vin.
Rozměry: 75 mm x 43 mm
Stránka produktu: https://www.cytron.io/p-10amp-5v-30v-dc-motor-driver
Dokumenty:
- MD10C Rev3.0 User's Manual
- Arduino Library and Example (Github)
- MD10C FCC Certification
- MD10C RoHS Certification
- MD10C CE Certification
- Fritzing file
- MD10C Step files
Balení obsahuje:
- 1 x MD10C Rev3.0
- 1 x 2510 PCB connector - 3 ways female
- 3 x 2510 terminal pin
- 4 x plastic spacer(~ 7mm)
