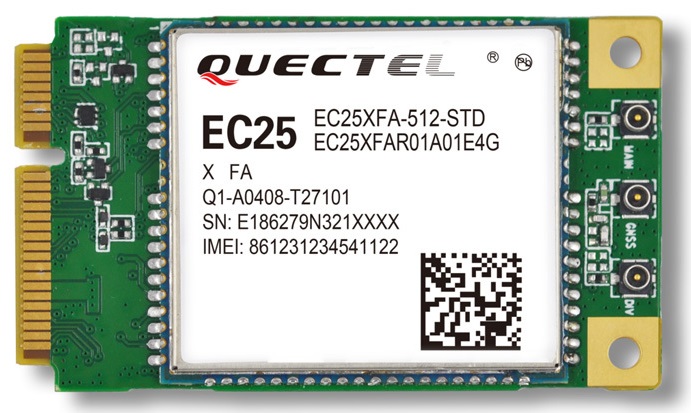

EC25-EUX MINIPCIE Multi-mode LTE modul miniPCIe

Quectel EC25 Mini PCIe je řada modulů LTE kategorie 4, přejímající standardní formáty PCI Express® Mini Card (Mini PCIe). Je optimalizována speciálně pro aplikace M2M a IoT a poskytuje datové rychlosti 150Mbps pro downlink a 50Mbps pro uplink.

EC25 Mini PCIe obsahuje 8 variant: EC25-J Mini PCIe, EC25-E Mini PCIe, EC25-EU Mini PCIe, EC25-EC Mini PCIe, EC25-AU Mini PCIe, EC25-V Mini PCIe ，EC25-AF Mini PCIe a EC25-A Mini PCIe. Díky tomu je zpětně kompatibilní se stávajícími sítěmi EDGE a GSM/GPRS, což zaručuje, že mohou být připojené dokonce i v odlehlých oblastech postrádajících pokrytí 4G nebo 3G.

EC25 Mini PCIe podporuje technologie lokalizace Qualcomm® IZat™ Gen8C Lite (GPS, GLONASS, BeiDou, Galileo a QZSS). Integrovaný GNSS značně zjednodušuje design produktu a poskytuje rychlejší, přesnější a spolehlivější umístění.

Bohatá sada internetových protokolů, standardních průmyslových rozhraní a mnoha funkcí (USB sériové ovladače pro Windows 7/8/8.1/10, Linux, Android/eCall*) rozšiřují použitelnost modulu na širokou škálu aplikací M2M, jako jsou průmyslové routery, průmyslové PDA, robustní tablety, video pozorování a digitální značení.

Hlavní vlastnosti (více níže v produktovém listu):

• Model: EC25EUXGA-128-SGNS
• Region EMEA, Thailand
• FDD-LTE and TDD-LTE
• 3G/WCDMA
• GSM/EDGE
• Mini PCI Express
• podpora FOTA
• PCM hlas
• USB 2.0 rozhraní

Formát: Mini PCI Express

LTE pásma LTE FDD: B1/B3/B7/B8/B20/B28A
3G/WCDMA pásma: B1/B8
GSM/EDGE pásma: B3/B8

Certifikace: CE/RoHS

Rychlosti:

• GPRS/EDGE: Multi-slot Class 12
• WCDMA PS: DL 384kbps / UL 384kbps
• DC-HSPA+: DL 42Mbps / UL 5.76 Mbps
• LTE FDD: DL 150Mbps / UL 50Mbps @ Bandwidth 20M (CAT4)

Rozhraní antén:

• DC-HSPA+/HSPA/UMTS: Receiver diversity
• DC-HSPA+/HSPA+ DL: 2x2 MIMO
• LTE DL: 2x2 MIMO

Možnosti řízení:

• Standardní AT příkazy (3GPP TS 27.007 a 27.005)
• Rozšířené Huawei AT příkazy

Rozsah operačních teplot: -30°C až +75°C

Hlasové vlastnosti:

• DTMF podpora
• PCM hlasová podpora

Datasheet:

https://www.quectel.com/UploadFile/Product/Quectel_EC25_Mini_PCIe_LTE_Specification_V1.4.pdf

Specifikace:

• Model: EC25EUXGA-128-SGNS
• Váha 0.017 kg
• Rozměry 30.4 x 51 x 3.4
• LTE: Ano
• Technologie, frekvence Quad-Band 2G, DB UMTS, LTE
• Teplotní rozsah -30°C až +70°C
• Hlas: Ano
• HSPA: Ano
• Datové přenosy EDGE: Ano
• UMTS: Ano
• Datové přenosy GPRS: Ano
• CDMA -
• Audio analogové/digitální rozhraní ?
• USB rozhraní Ano
• Sériové rozhraní -
• Java embedded -
• CSD ?
• SMS: Ano
• Fax ?
• TCP/IP: Ano
• Anténní konektor 3 x U.FL
• B2B konektor miniPCIe
• Typ uchycení -
• Multiple GPIO's (digitální) ?
