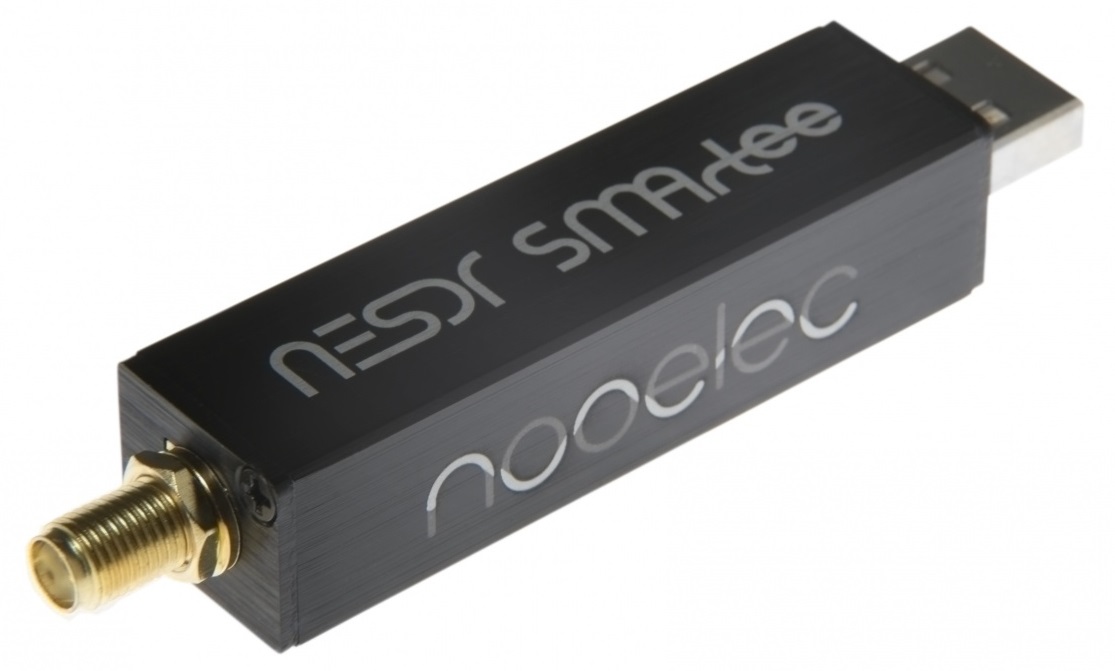

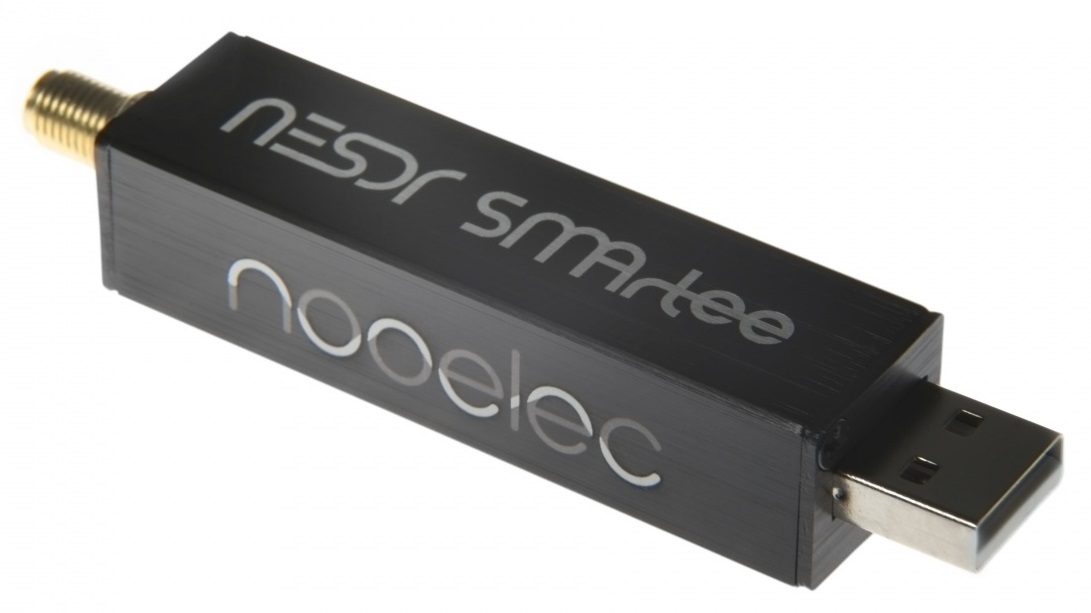

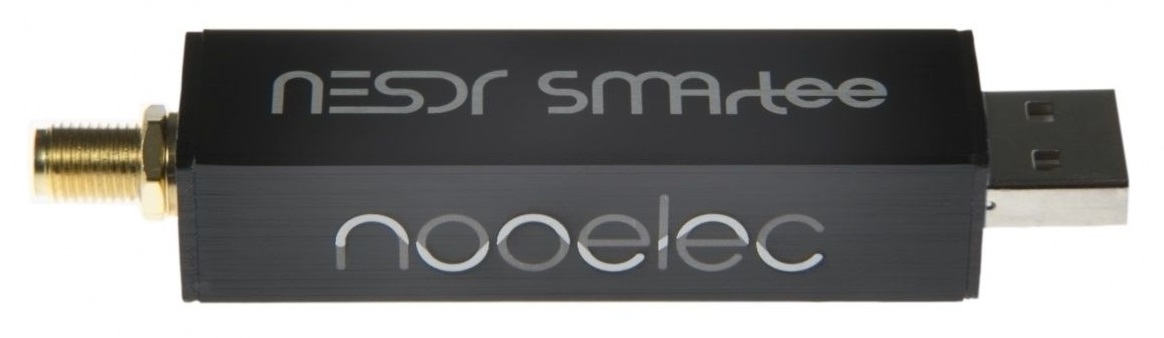

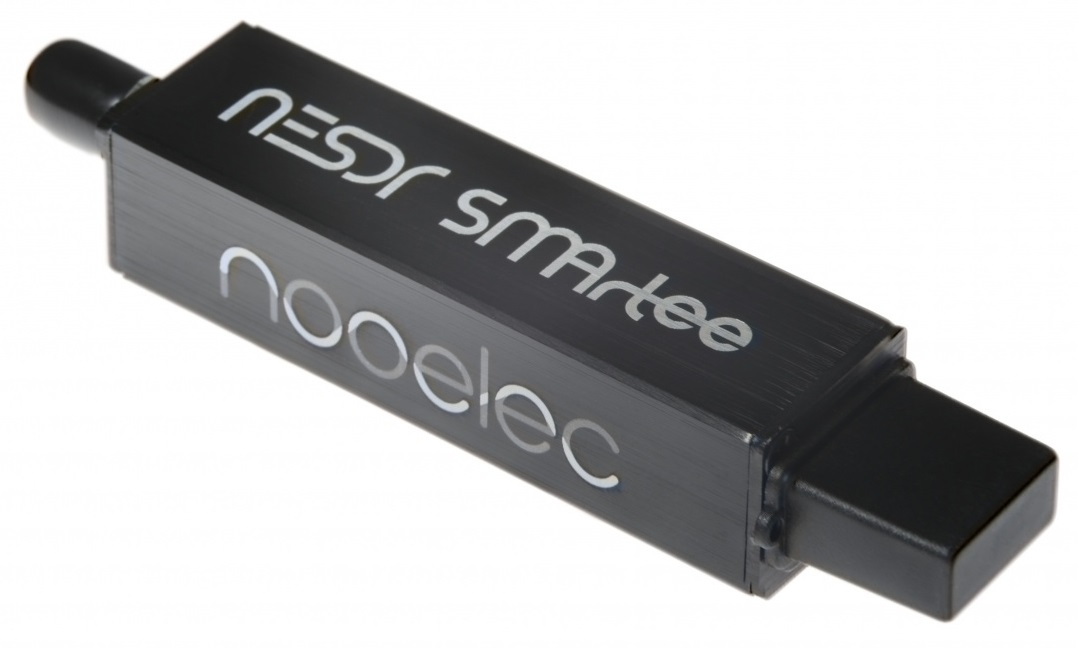

Nooelec NESDR SMArTee v2 SDR RTL přijímač
Snižuje hladinu šumu v PRŮMĚRU o ~3dB oproti už tak velmi výkonnému NESDR SMArt (v1-v3), navíc obsahuje prvky stále zapnutého Bias-Tee—to vše ve stejném fantastickém tvarovém faktoru!
NESDR SMArTee v2 je plně srovnatelný z hlediska funkce, hodnot šumu a citlivosti s NESDR SMArt v4, má ale navíc DC výstup napájení (4.5V @ 250mA max) na portu antény, k napájení aktivní elektroniky jako je série SAWbird modulů LNA.
Obsahuje:
- NESDR SMArTee SDR s leštěným hliníkovým pouzdrem
SDR prvky:
- NESDR SMArTee obsahuje stejný ultra-nízký fázový šum 0.5PPM TCXO, jaký je použit v mnohem menším Nano 3 (TCXO specifikace je uvedená níže), což zajišťuje dokonalou stabilitu ladění v téměř každém prostředí.
- Při snaze o snížení šumu se v oblasti zdroje napájení používá RF regulátor napětí s šumem nižším než 10 µVRMS. To je nejméně 10x méně než u jiných designů!
- Ve zdroji napájení byl použit kvalitně stíněný induktor, aby došlo ke zlepšení EMI odporu.
- Hliníkové pouzdro zajišťuje, aby EMI zůstalo tam kam patří--mimo citlivé RF systémy obvodů.
- Nižší teploty na úrovni desky dále zlepšují hladinu SDR šumu.
- Plně ESD obvody jak na vstupu antény, tak i na USB portu poskytují ochranu vaší investice a zajišťují, že váš SDR bude plně funkční, kdykoliv ho budete potřebovat.
Bias-Tee prvky:
- RF regulátor s 4.5V poskytuje DC výstup pro napájení vašich aktivních elektronických zařízení.
- Bias-Tee NEPOTŘEBUJE být vybavený hardwarovými nebo softwarovými doplňky. Nemusíte se starat o žádný software nebo ovladače, aby váš Bias-Tee fungoval!
- Regulátor přidává méně než 10 µVRMS šumu.
- Bias-Tee může poskytovat až 250mA vašemu aktivnímu systému obvodů bez rozšíření omezení USB výkonu (500mA).
- Obsahuje ochranný obvod, které pomáhají předcházet poškození způsobeným elektrickým zkratem.
- POZNÁMKA: Trvale NEZKRACUJTE anténní port! Ochranný obvod je navržen pouze pro pravidelné a náhodné elektrické zkraty!
Termální prvky:
- Výsledkem nového PCB designu NESDR SMArTee jsou průměrné teploty okolo 10ºC, nižší než u NESDR SMArt (v1-v3)!
- Zakázkový chladič je připevněn k primárnímu PCB s termální přilnavostí 3M, odvádí teplo pryč od obvodové desky a směrem proti pouzdru.
- 2 kusy silikonových termálních podložek odvádějí zbytek tepla od citlivých míst zařízení.
- Spotřeba energie byla snížena na v průměru 10mA, což je méně než u jiných srovnatelných designů.
- Výsledkem jsou mnohem nižší much teploty na desce—což zvyšuje stabilitu, zlepšuje citlivost a zajišťuje maximální frekvenční rozsah. Změny byly nejprve simulované a poté testované s Flir E8.
Prvky tvarového faktoru:
- Série NESDR SMArt SDR byla navržena k minimalizování nepříjemné okluze USB portu.
- To zajišťuje, že mohou být použity vedle sebe v jakémkoliv zařízení podporujícím USB, včetně v těsném prostoru zabudovaných zařízení.
- Nemusíte odstraňovat kryt, abyste mohli používat několik SDR vedle sebe.
- Nově navržený tvarový faktor nám umožňuje posunout se k univerzálnějšímu SMA anténního vstupu.
SDR specifikace:
- RTL2832U demodulátor/USB rozhraní IC
- R820T2 tuner IC
- 4.5V 250mA stále zapnutý Bias-Tee
- 0.5PPM, ultra nízký fázový šum TCXO
- RF-vhodný regulátor napětí
- Stíněný primární induktor
- Zabudovaný zakázkový chladič
- Vnitřní SMA anténní vstup
- Velmi kvalitní černé leštěné hliníkové pouzdro
- Přímé vzorkovací podložky na PCB
Specifikace SDR TCXO:
- Frekvenční stabilita: 0.5PPM (max)
- Fázový šum @1kHz offset: -138dBc/Hz (nebo lepší)
- Fázový šum @10kHz: -150dBc/Hz (nebo lepší)
- Fázový šum @100kHz: -152dBc/Hz (nebo lepší)
Dokumentace v angličtině: http://start.nesdr.com
