PWM regulátor otáček pro DC motory s proudovým omezením 300A 25-100V
Jednoduše použitelný PWM ovladač rychlosti s plným mostem s funkcí vpřed/vzad pro jakýkoliv kartáčový motor.
K použití u vozíků, přívěsů, elektrických kol, motokár nebo při jiných průmyslových aplikacích.

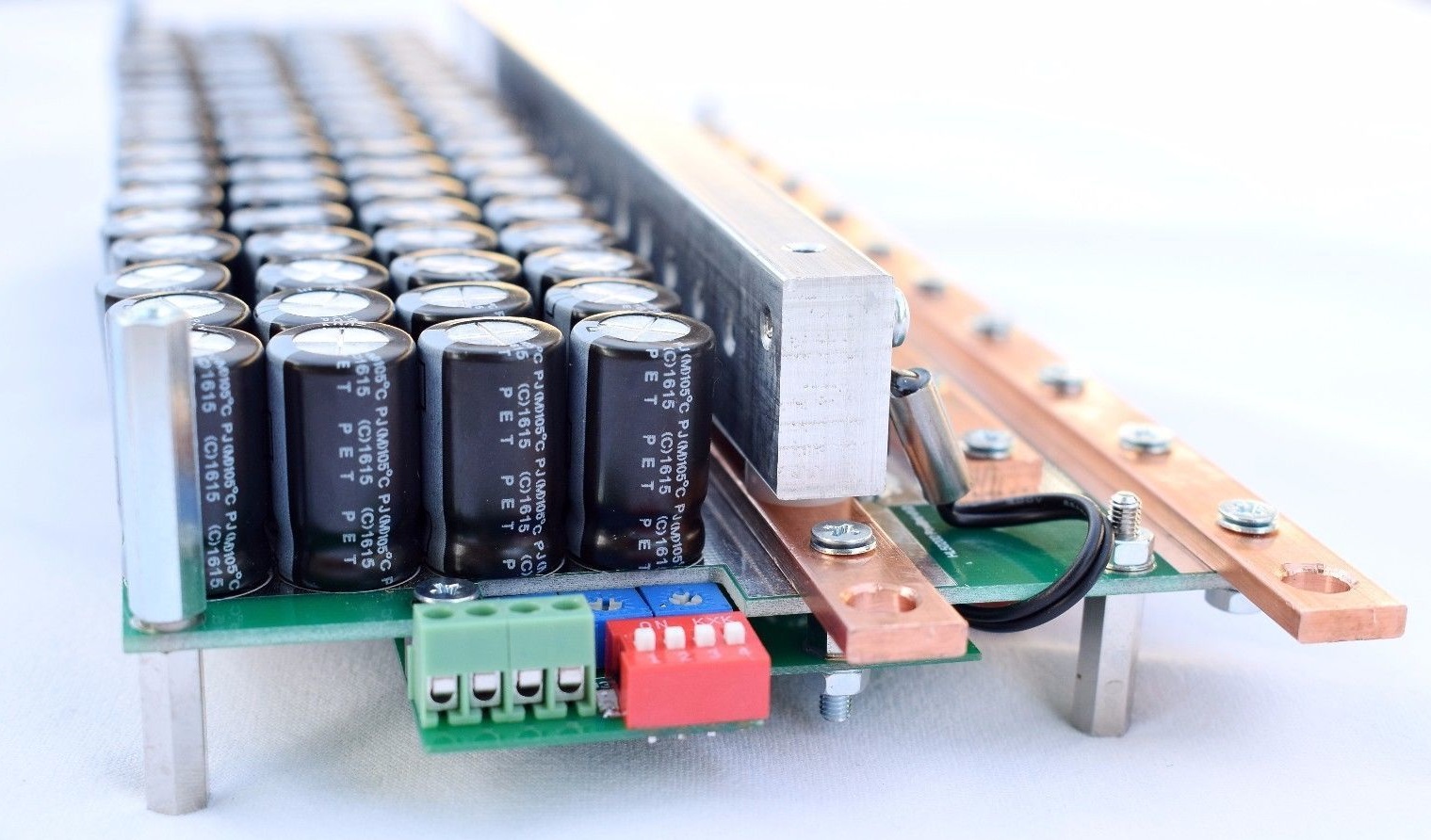

Stačí připojit baterii a váš motor k M6 svorkám, nastavit maximální proud pomocí malého modrého trimovacího potenciometru nacházejícího se na desce a jste hotovi. Nastavení rychlosti pomocí potenciometru, nastavení směru vpřed/vzad pomocí přepínače, možné použití i vlastního signálového přepínače.
Výhody oproti jiným PWM regulátorům motorů:

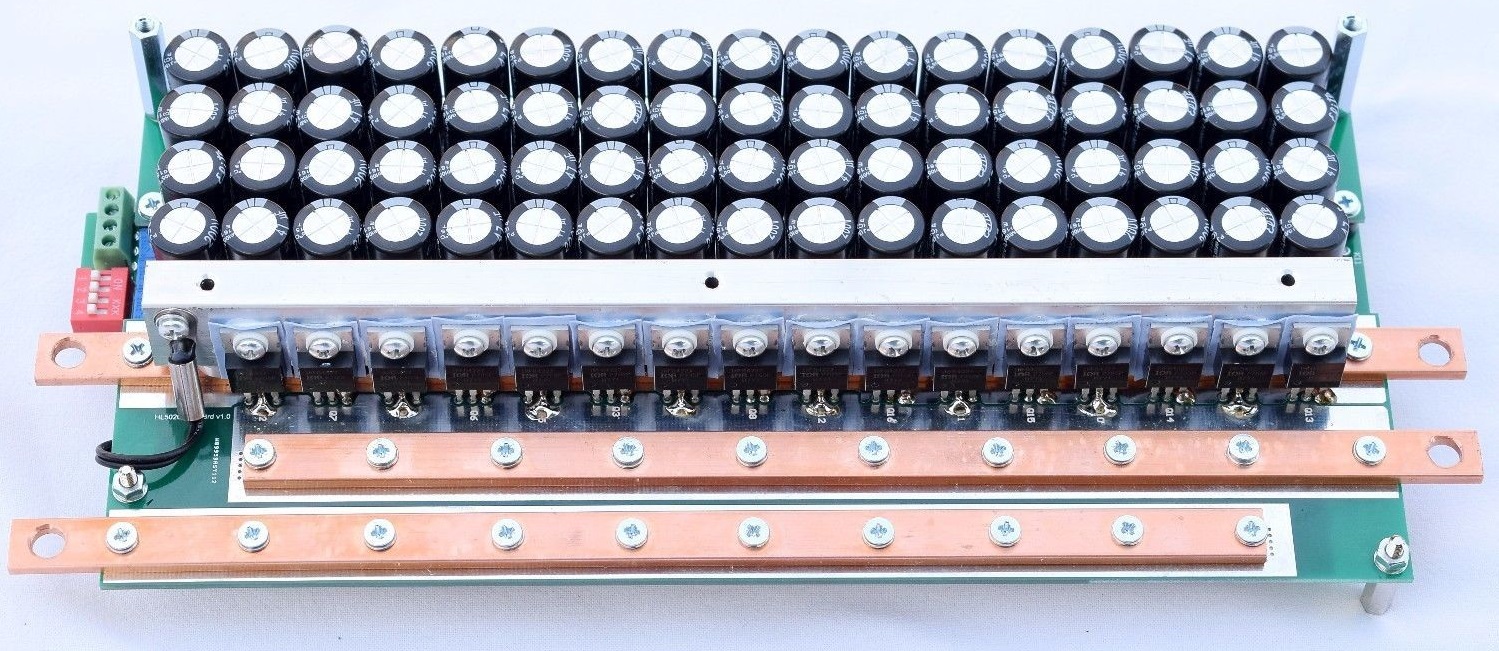

- Vysokozátěžové měděné spoje pro špičkové proudy a kontinuální proud 200A.

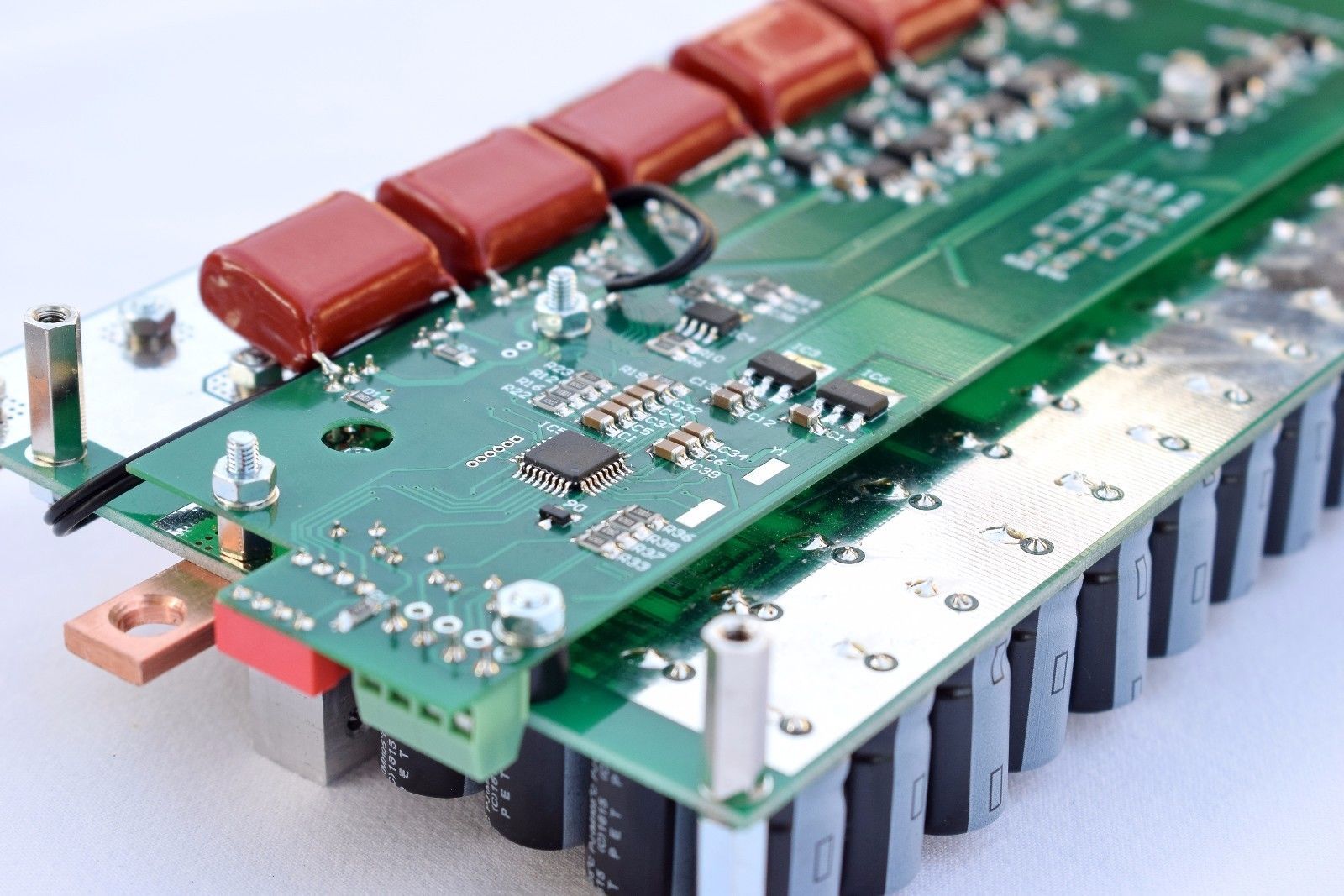

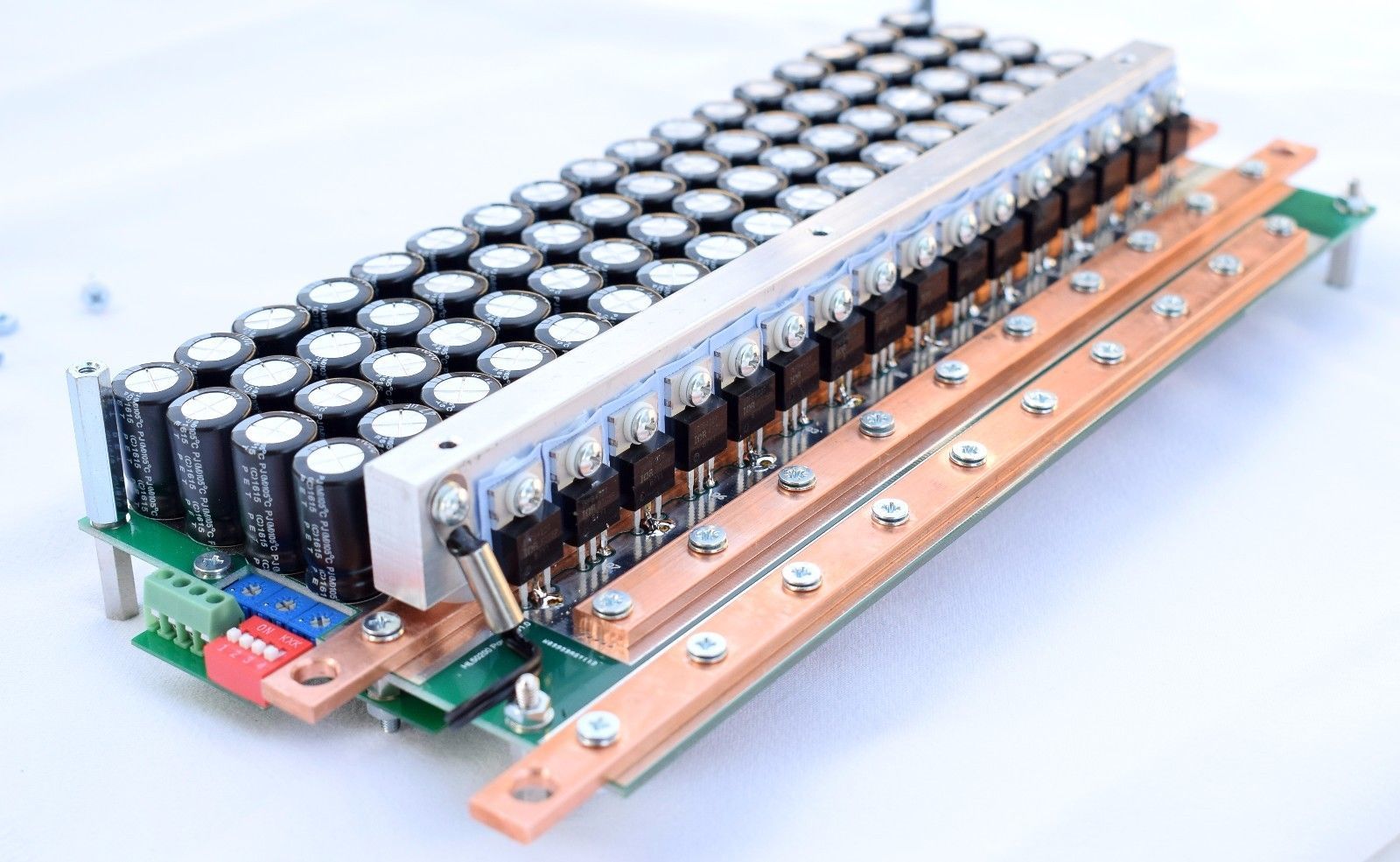

- Vylepšené rozvržení desky plošných spojů.
- Rychlý 32bitový Cortex procesor.
- Připojení pomocí vysokoproudých M5 šroubů.
- Obsahuje nízkoodporové 3,4mOhm MOSFETy.
- 2kvadratový provoz (jednotka CW a regenerativní brzda CW).
- Malé zahřívání, možné připevnění chladiče.
- Střída: 0-95%.
- Univerzální vstup ovladače rychlosti 0–5V. Není nutné používat potenciometr pro ovládání rychlosti. Lze použít PLC výstup nebo jakýkoliv jiný analogový systém nebo PWM signál z uPC nebo RC přijímače s PWM signálem.
- Regenerativní brždění (bržděním dochází k nabíjení baterie díky převodu kinetické energie na elektrickou). Z bezpečnostních důvodů regenerativní brzda nenahrazuje běžnou brzdu!
- Nastavitelné omezení akcelerace 0–20 vteřin.
- Nastavitelné omezení kontinuálního proudu v rozsahu 0–300A.
- Spínací špičkový proud nebo striktní omezení proudu.
- Nastavitelný regenerativní proud.
Poznámka: Pro maximální výkon je nutné připojit dodatečný chladič na hliníkový blok, který je předvrtán otvory M4.
POZOR: Není stavebnice!
Specifikace:
- Model: HL200200 ver. 100V
- Obousměrný: NE
- Napájení: 25–100V DC.
- Pracovní proud: 300A
- Obousměrný: ne
- Minimální pracovní cyklus: 0%
- Maximální pracovní cyklus: 97 – 100 %
- PWM Frekvence: 20khz
- Ochrana: spínací frekvence, ochrana proti přehřátí (75 °C), ochrana proti nadproudu, ochrana proti zkratu na výstupu
- Rozměry: 220 x 135 x 50 mm
- Hmotnost: 900g
Datasheet: www.dropbox.com/s/s4oyzcjho60zfda/HL200200 v1.01 full.pdf
Jak lze pomocí tohoto ovladače kontrolovat rychlost motoru?
Pomocí potenciometru lze jemně nastavit proud, který může motor maximálně využít.
Příklad: pokud máte 2000W 24V DC motor, nominální proud vašeho motoru je tedy 83A. Následně lze nastavit proudové omezení na 80A.
Díky tomu jsou váš motor a PWM ovladač zcela ochráněny proti vyhoření nebo přetížení. Ovladač zároveň obsahuje ochranu proti přehřátí – měří teplotu na chladiči. Pokud tato přesáhne maximum, ovladač se vypne.
Rychlost motoru lze jednoduše ovládat v rozmezí 0–95 % pomocí potenciometru, který se připojuje ke svorkám pro připojení potenciometru. Délka kabelu potenciometru není omezena.
