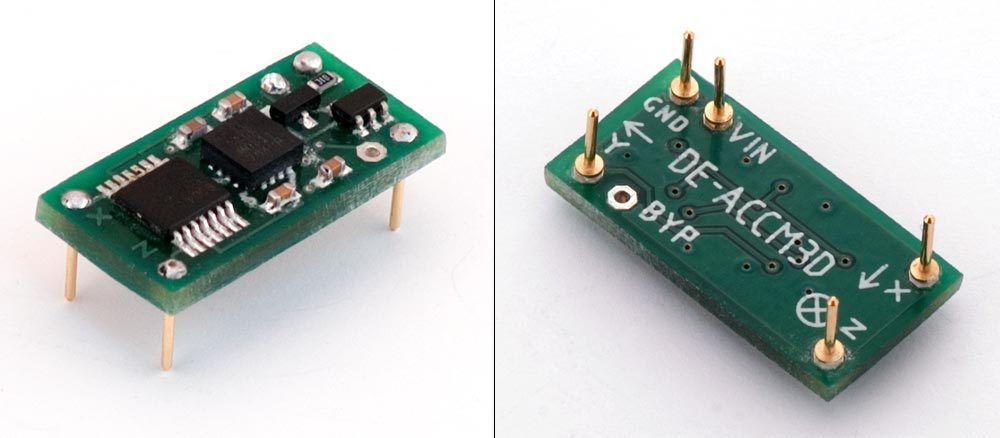

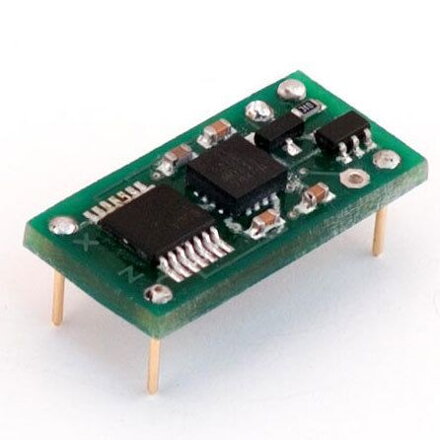

3D akcelerometr s vyrovnávací pamětí
DE-ACCM3D je dosud nejpokročilejší analogové řešení akcelerometru s čipem pro měření tří os ±3g.
Akcelerometr je také vybaven integrovanými operačními zesilovači pro přímé připojení k analogovým vstupům mikrokontroléru nebo pro řízení vyšších zátěží.
ACCM3D má integrovaný regulátor 3.3V LDO, který umožňuje napájet desku ze zdrojů 3.5V až 15V. Tento regulátor můžete použít také k napájení externího mikroregulátoru až do 50mA. U provozu s napětím 2.0V můžete obejít regulátor napětí a zvolit si vlastní provozní napětí.
Akcelerometr je zkonstruován tak, aby vyhovoval tvarovému faktoru DIP-16, tudíž je zařízení DE-ACCM3D vhodné pro nepájivé a vrtané desky (breadboarding a perfboarding) a pro vkládání do standardních čipových soketů. S ohledem na co možná největší zjednodušení je zařízení vybaveno pouze 5 piny – z nichž dva jsou určeny pro napájení a tři pro analogové výstupy X, Y a Z.
Dodatečné obvody zajišťují, aby nedošlo k poškození produktu přepólováním.
Pokud nepotřebujete osu Z, vyzkoušejte 6g ACCM nebo 2g ACCM
Specifikace
- Model: DE-ACCM3D
- Specifikace: Tříosé snímání ±3g
- Citlivost 333mV/g při 3.3V
- Šířka pásma 500Hz
- Přesný pohon až 500Ω zátěže
- Vstup 3.5V až 15V s integrovaným regulátorem
- Vstup 2.0V až 3.6V při obejití regulátoru
- Čerpá pouze 0.9mA!
- Ochrana proti zpětnému napětí
- Ochrana proti zkratu výstupu
Aplikace:
- Měření pohybu, náklonu a spádu
- Měření vibrací
- Snímání otřesů
- Snímání polohy
Datasheet:
Výrobce: Dimension Engineering USA
https://www.dimensionengineering.com/products/de-accm3d
