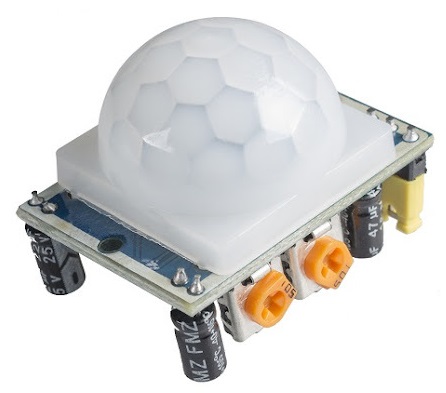

HC-SR501 PIR modul detektoru pohybu
PIR snímač typ HC-SR501 umožňuje detekci pohybu na základě infračerveného záření.
Senzor detekuje změnu dle dvou oddělených IR oken a zesilovač přemění signálový puls na logickou úroveň - aktivní stav.

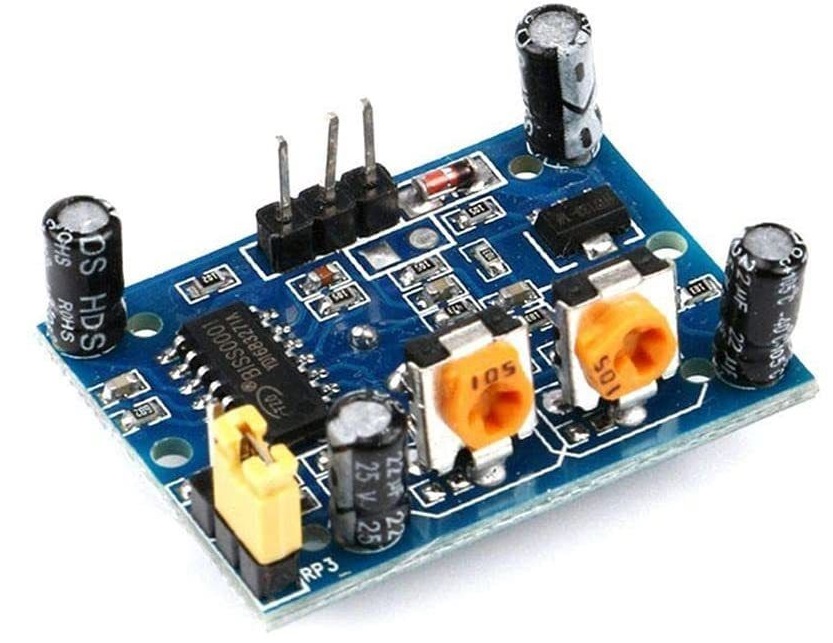

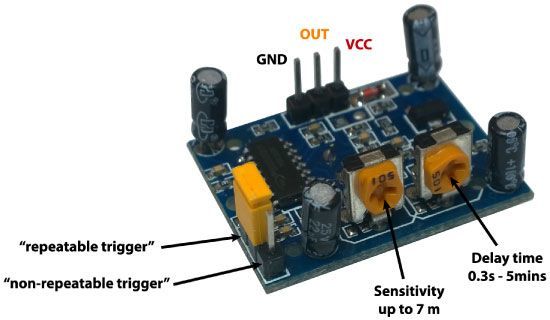

Na desce jsou 2 potenciometry označené jako Sx a Tx.
Tx - nastavuje citlivost detektoru
Sx - nastavuje zpoždění - po jakou dobu bude čidlo testovat opakování signálu než vyšle signál High
Obě hodnoty mají vliv za výsledném poplachovém signálu. Snímač pracuje v tzv retriggerinu, tj. v případě detekce pohybu je na výstupu stále udržován aktivní stav (High).
Modul je vhodný pro automatické osvětlení chodeb, chodeb, koupelen, sklepů, skladů, garáží a dalších míst, automatické odvětrávání odsávacích ventilátorů a jiných elektrických spotřebičů (žárovkové, zářivkové, bzučáky, automatické dveře, elektrické ventilátory, sušičky a automatické pračky) zejména pro použití v podnicích, hotely, nákupní centra, sklady, citlivé oblasti nebo bezpečnostní zóny a poplašné systémy.
Lze použít také z bezpečnostních důvodů.
SPECIFIKACE:
- Model: HC-SR501 (modrá deska)
- Napájení: 4.5-20V
- Spotřeba: max <50uA
- Pracovní rozsah: až 7 m
- Zpoždění: 0,5-200s (nastavitelné)
- Blokování: 2,5 s (výchozí)
- Úhel pohledu: 360st x 100st
- Signalizace: High - detekce pohybu (3.3 V), Low - bez opakování možného pohybu (0V)

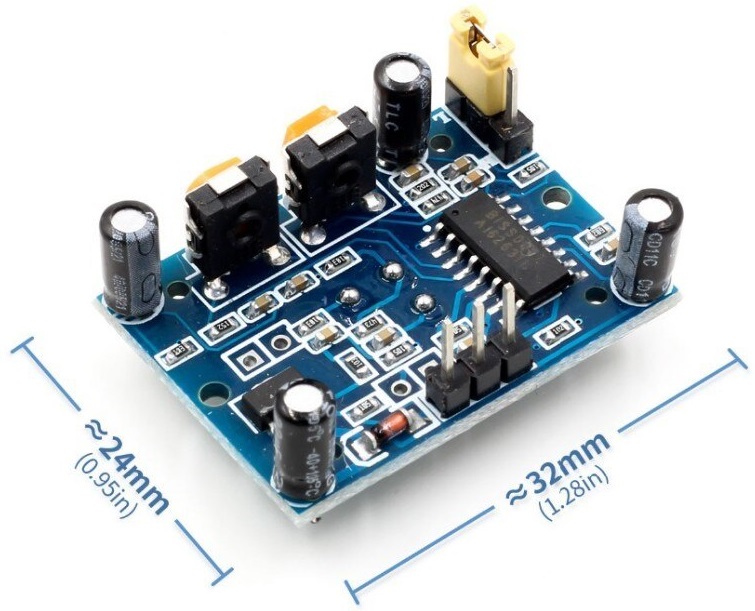

- Rozměry: 32 x 24 mm
- Pracovní teplota: -15°C - +70°C.
Součástí dodávky:
- 1x PIR detektor pohybu HC-SR501
