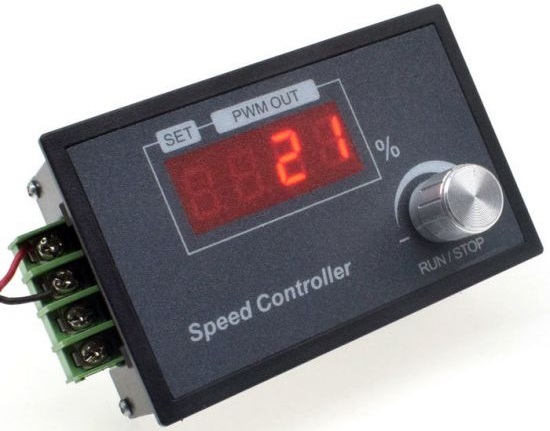

QA-26C 6-60V DC PWM LCD regulátor otáček pro stejnosměrné DC motory

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Plynulá regulace počtu otáček nízkonapěťových elektromotorů.

Tyto motory najdou využití hlavně ve stejnosměrných vrtačkách, modelech aut, pohonech stěračů, tak jako u elektrického nářadí. Výstupní proud od 0 do 20A můžete plynule nastavit pomocí dolaďovacího potenciometru.

Funkce:

• Knoflík je vybaven funkcí start-stop.
• Nastavení času pomalého startu a pomalého nastavení
• Omezení horní a dolní hranice rychlosti
• Nastavení frekvence 1 – 100 KHZ
• Knoflík digitálního kodéru je stabilní, odolný a s vysokou přesností.
• Zachování parametrů při vypnutí

Parametry produktu:

• Model: QA-26C
• Vstupní napětí: DC 6 – 60 V (specifické napětí je rovno jmenovitému napětí motoru)
• Výstupní napětí: lineární při zátěži
• Výstupní proud: 0 - 30A (max.)
• Stejnosměrný proud: do 20A
• Způsob řízení rychlosti: knoflík kodéru, 360 stupňů
• Rozsah nastavení rychlosti: 0 - 100%
• Nastavitelná frekvence: 1 - 100KHZ
• Pomalý start, pomalé zastavení: ano
• Digitální displej pro rychlost otáčení: 0 - 100%

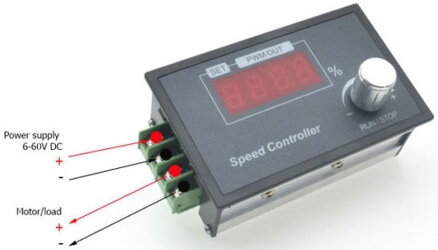

• Typ zapojení: svorkovnice
• Podpůrný motor: kartáčový motor

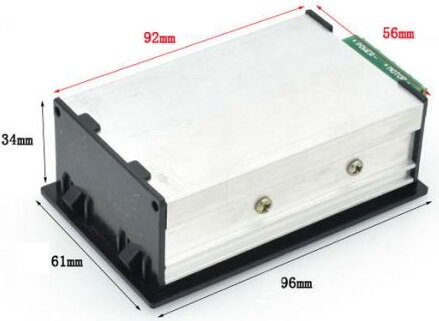

• Rozměry modulu: délka * šířka * výška 96mm*61mm*34mm
• Čistá hmotnost produktu: 105 gramů
• Výřez panelu: délka * šířka 92mm*56mm
• Způsob instalace: vestavěný

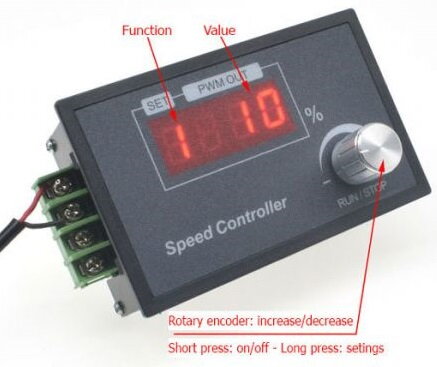

Ovládání knoflíku digitálního kodéru

• Ve směru hodinových ručiček – zvýšení
• Proti směru hodinových ručiček – snížení
• Krátké stisknutí – start a zastavení motoru

Dlouhé stisknutí – režim konfigurace:

• Krátkým stisknutím vstoupíte do funkce nastavení.
• Dalším stisknutím volíte funkci 1, funkci 2, funkci 3 funkci 4, funkci 5, funkci 6.
• Otočením knoflíku doleva snížíte hodnotu, otočením doprava zvýšíte hodnotu.
• Dlouhým stisknutím uložíte nastavení a opustíte režim.

Seznam konfigurovatelných funkcí:

• Funkce 1/nastavení času pomalého startu - 000-100
  • Čas pomalého startu na rychlost 100% je nastavitelný v rozmezí 0-10 sekund.
  • Výchozí hodnotou je 1 sekunda.
• Funkce 2/nastavení času pomalého startu - 000-100:
• Čas pomalého startu je nastavitelný v rozmezí 0-10 sekund.
• Výchozí hodnotou je 1 sekunda.
• Funkce 3/nastavení dolní meze rychlosti - 000-080:
  • Minimální rychlost je nastavitelná v rozmezí 0-80% a je nižší než hodnota nastavení maximální rychlosti.
  • Výchozí hodnotou je 0.
• Funkce 4/nastavení maximální rychlosti - 000-100
  • Maximální rychlost je nastavitelná v rozmezí 0-100% a je vyšší než hodnota nastavení minimální rychlosti.
  • Výchozí hodnotou je 100%
•  Funkce 5/nastavení hodnoty zrychlení a zpomalení - 001 002 005 010 015 020 025:
  • Rychlost se odpovídajícím způsobem mění při každé otáčce knoflíku - 1%, 2%, 5%, 10%, 15%, 20%, 25%
• Funkce 6/nastavení frekvence – frekvence je nastavitelná v rozmezí 1-100KHZ:
  • Výchozí hodnotou je 15KHZ.
