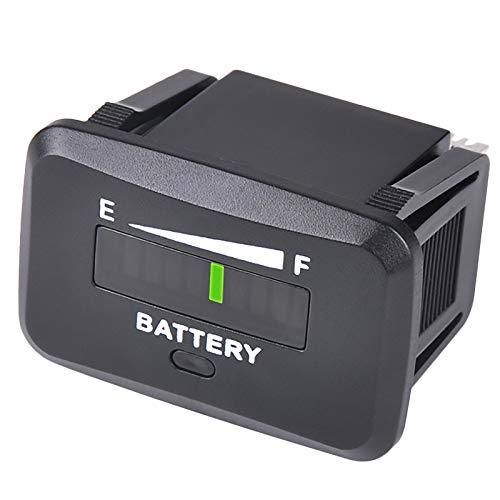

RL-BI018 digitální indikátor stavu baterie

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

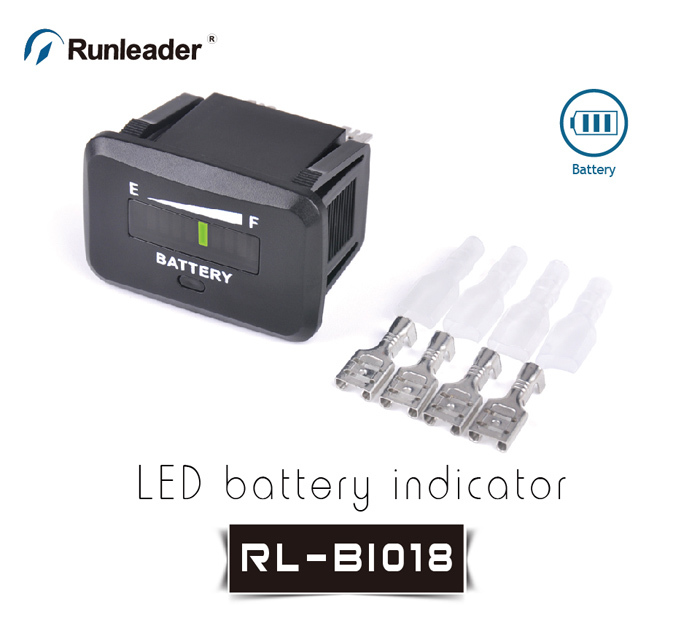

Bateriový indikátor RL-BI018, měřič kapacity baterie

Automatické rozpoznávání baterie, funkce zpoždění displej, rozpoznání falešných nabíjecích signálů, možnost volby ze tří různých napětí, tříbarevný LED displej, desetidílný LED indikační displej atd.

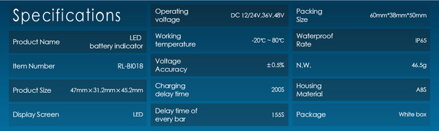

Specifikace:

• Model: RL-BI018
• 3 volitelná napětí: 12/24V, 36V, 48V
• 10tidílný LED displej
• LED indikátor stavu baterie
• Automatický režim spánku

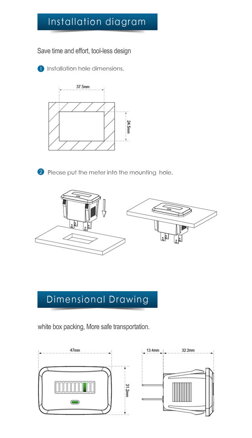

• Snadná instalace pomocí šroubů nebo zipů

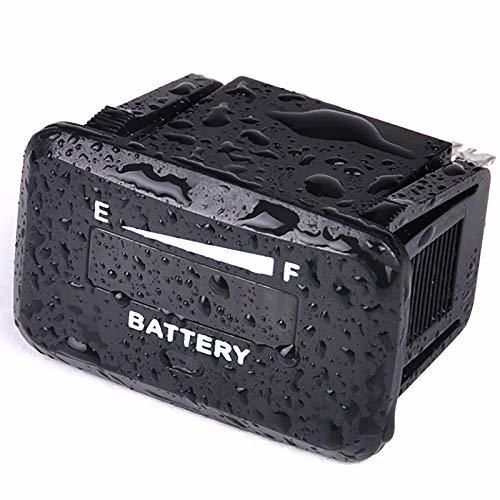

• Vodotěsnost IP65
• Certifikované CE a ROHS.

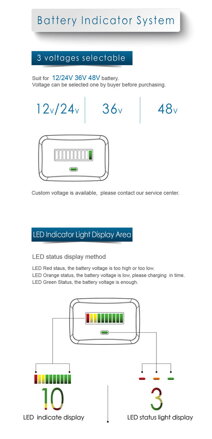

Metody LED displeje zobrazujícího stav baterie:

• LED svítí červeně – napětí baterie je příliš vysoké nebo příliš nízké
• LED svítí oranžově – napětí baterie je nízké, baterie být dobita
• LED svítí zeleně – baterie je dostatečně nabitá

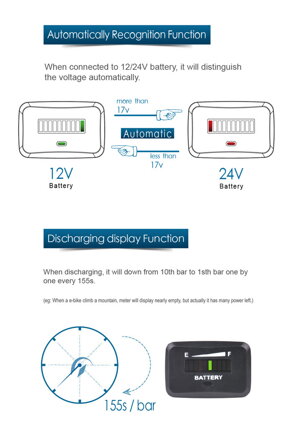

Funkce displeje zobrazujícího vybíjení:

• Když dochází k vybíjení, indikátor se bude pohybovat od desáté. čáry dolů k první čáře každých 155s.
• To znamená, že když elektrokolo pojede nahoru do kopce, tak indikátor bude nepravdivě ukazovat stav prázdné baterie, která bude stále dostatečně nabitá.

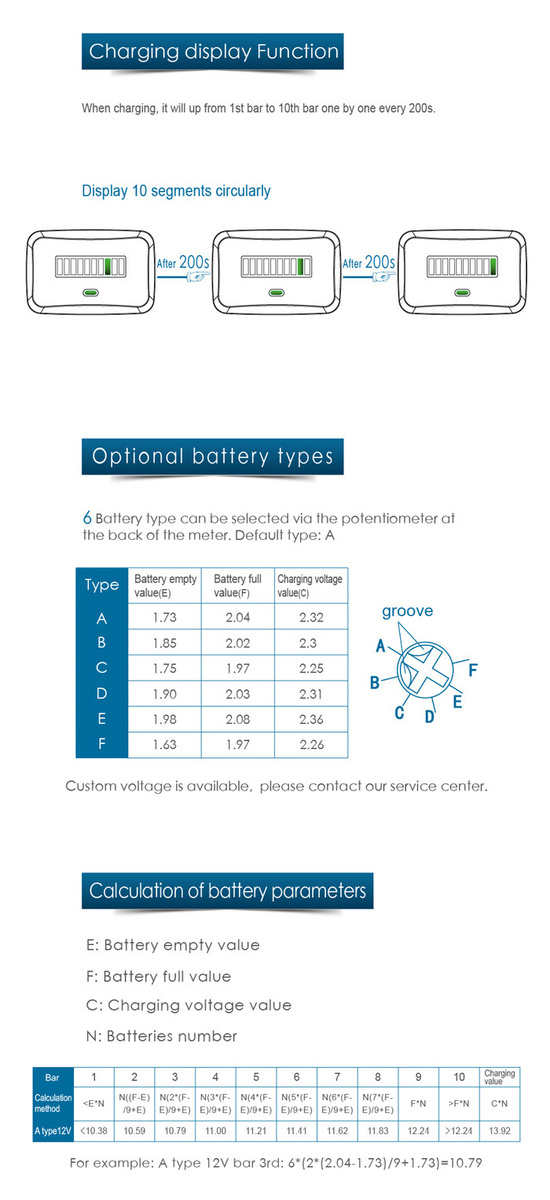

Funkce displeje zobrazujícího nabíjení:

• Když dochází k nabíjení, indikátor se bude pohybovat od první. čáry vzhůru k desáté čáře každých 200s.

Volitelné typy baterií:

• Pomocí otočného přepínače na zadní straně elektroměru může být zvoleno 6 typů baterií. Základní typ je označen písmenem A.

Kalkulace týkající se parametrů baterie:

• Prázdná hodnota baterie (E), plná hodnota baterie (F), hodnota nabíjecího napětí (C), počet baterií (N)
• Čára
• Výpočetní vzorec/metoda
• Typ A 12V
• Na příklad: Typ A 12V třetí čára

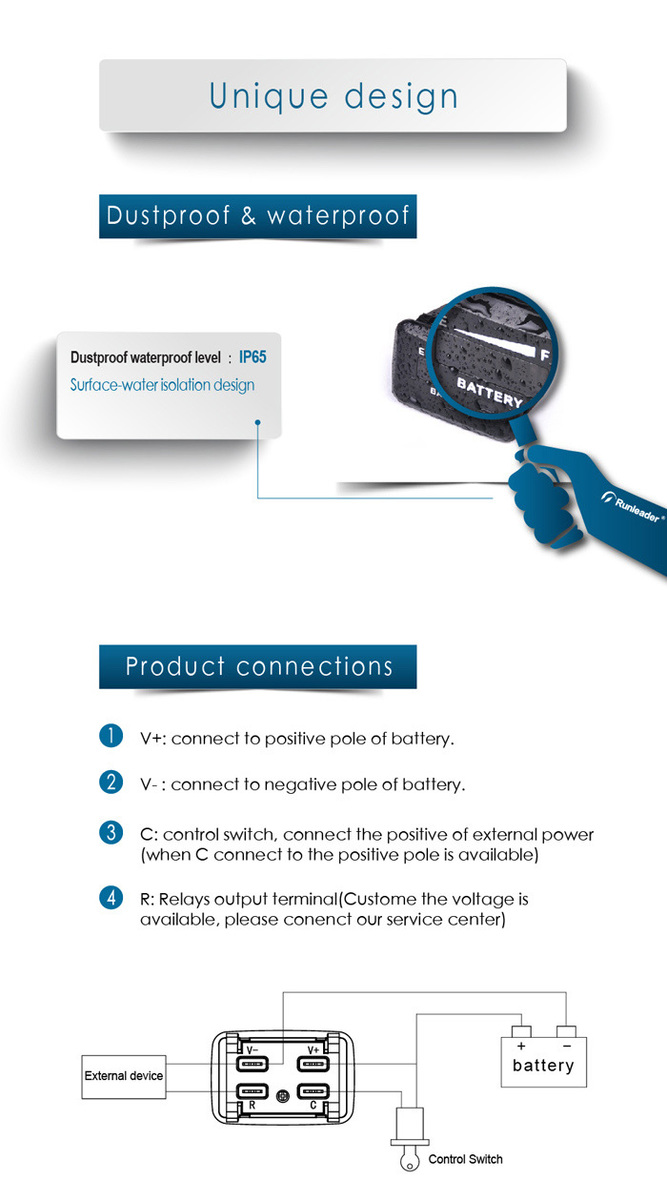

Schéma zapojení:

• V+ na kladný pól baterie
• V- na záporný pól baterie
• C ovládací přepínač, přepíná baterii na kladný pól
• R nabíjecí kladný pól
