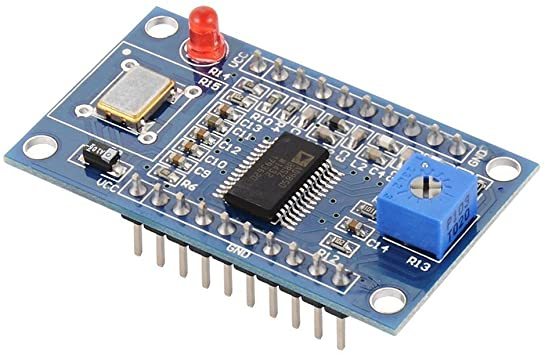

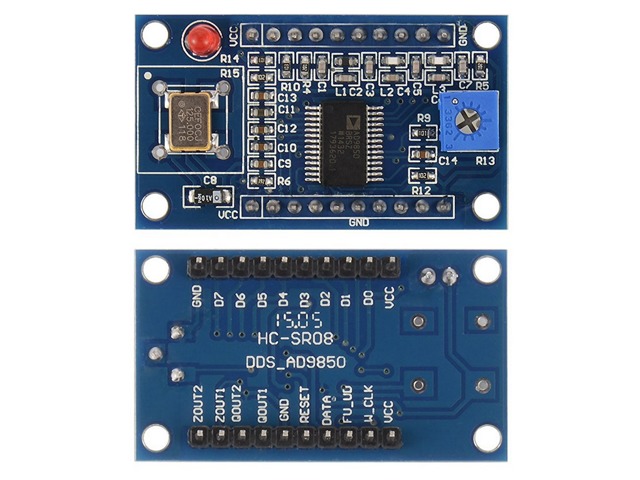

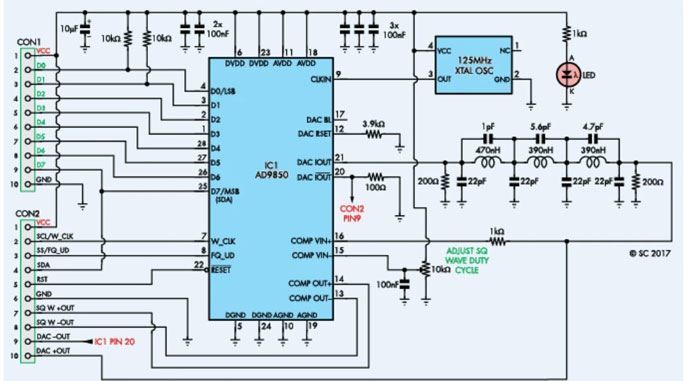

Generátor signálu DDS sinus a obdélník 0-40MHz HC-SR08 s AD9850 modul
Hlavní prvky:
- Modul umožňuje výstup sinusové vlny a čtvercové vlny, výstup 2 sinusových vln a 2 čtvercových vln.
- Po nastavení frekvence na 20-30MHz se harmonie stále zvětšuje a křivka se stává stále víc a víc nejistou.
- Čtvercová vlna: 0-1MHz
- Přejímá 70MHz filtr s dolní propustí, což vytváří lepší SN hodnotu křivky.
- Je vyveden PIN12, který vytváří DA reference, pro usnadnění aplikace nastavení amplitudy výstupní křivky.
- Napětí vstupní reference komparátoru je vytvářeno pomocí různých rezistorů. Nastavením těchto rezistorů lze dosáhnout různých pracovních hodnot čtvercových vln.
- AD9850 modul používá 125MHz aktivní krystalový oscilátor, AD9851 modul používá 30MHZ aktivní krystalový oscilátor
Specifikace:
- Model: HC-SR08/DDS_AD9850
- Napájení: 3,3–5V
- Čip: AD9850
- Sinusový signál: 0–40 Mhz
- Obdélníkový signál: 0–1MHz
- 2 sinusové výstupy a 2 obdélníkové výstupy
- Low-pass filtr 70MHz
- Paralelní a sériový vstup dat, vybírá se pomocí jumperu na DPS
- Rozměry: 45×26mm
Hlavní rozdíly mezi AD9850 a AD9851:
- Frekvence hodin AD9850 je 125MHz a frekvence hodin AD9851 je 180MHz
- Výstupní frekvence AD9851 je vyšší než AD9850
- AD9850 nemá 6násobnou frekvenci, AD9851 jí má
