PCB800182 LVDS DF14-20P do FFC 40pin deska adaptér

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

LVDS deska ch 6bit 8bit 40pin DF14-20P-D8 EJ101NA-01G PCB800182

Model: PCB800182 (PCB800181)

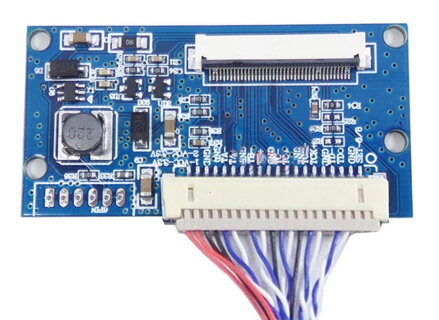

LVDS DF14-20P do FFC 40pin deska s adaptérem

Tato deska s adaptérem mění signál z LVDS s 20pin (DF14-20P) kabelem na LVDS se 40pin plochým kabelem (FPC). Má integrovaný ovladač LED podsvícení a konvertor různého napětí, který může podporovat AVDD, VGL, VGH, VCOM.

Podporované jsou 7-10.1" displeje se 40pin rozhraním jako jsou:

• EJ070NA-01J
• EJ080NA-04B
• EJ080NA-04C
• EJ101NA-01
• AT070TNA2 V.1
• EJ070NA-01C, atd.

POZOR:

• Podporuje pouze LVDS 1ch 8bitový signál (R29-OR, R32-NC)

• Může podporovat LVDS 1ch 6bit, ale jen s úpravami, R29-NC, R32-OR musí být obráceny.

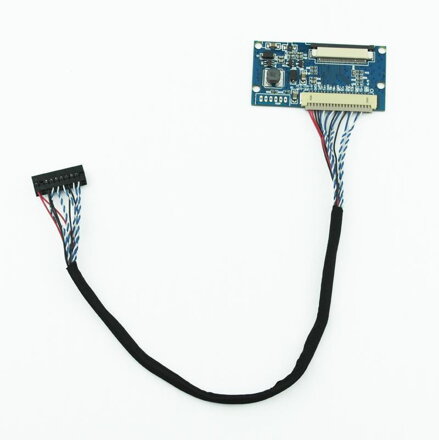

Balení obsahuje:

• 1 × LVDS adaptér desky
• 1 × LVDS kabel
