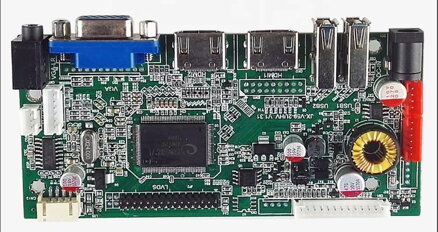

JX-V59-2UHV V95 řídící deska pro TFT LCD displeje

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

JX-V59-2UHV V95 řídící deska invertovaného displeje

Tento špičkový ovladač LCD monitoru používá čip MSTAR TSUMV59XUS, má vynikající kvalitu videa, podporuje mnoho funkcí a mnoho různých rozhraní.

S integrovaným I/O portem může být deska používána k ovládání jakýchkoliv přídavných zařízení.

Plně prokládané 3D, 3D dekódování videa, 3D digitální snížení šumu, zabudované zpracování audia, funkce nastavení hlasitosti, vypnutí zvuku, vysokých tónů, basů, rovnováhy.

Velmi efektivní audio zesilovač třídy D, max 2X3W (4Ω).

Funkce: VGAX1/HDMI(1.3)X2 /USB(2.0)X2/CVBS X2(interní)/YPBPR(interní)/IO ovládání (interní).

Specifikace:

• Model: JX-V59-2UHV
• Zesilovač: 2x3W
• Napětí obrazovky: 3.3V/5V/12V
• Funkce kláves: zapnutí/menu/zdroj/nahoru/dolů/doleva/doprava

Vstupy:

• 2x HDMI
• 1x VGA
• 2x AV
• 2x USB 2.0

Výstup: 6/8/10bitový LVDS výstup

• OSD jazyky: Angličtina, Němčina, Francouzština, Italština, Španělština, Ruština, Arabština
• Pracovní napětí: 11.25~13.25V
• Rozlišení: 1920x1080
• Záložní proud: 10-40mA
• Teplota uskladnění: -40~85°C

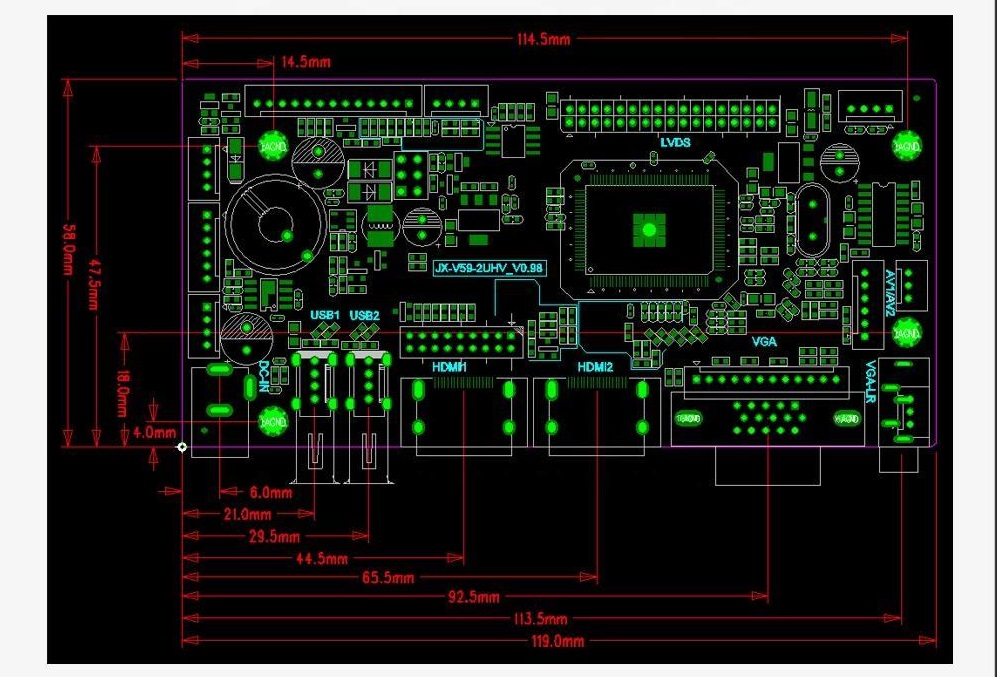

• Rozměry: 114.5x58.0mm

Obsah balení:

• 1x JX-V59-2UHV ovládací deska
• 1x Klávesnice/deska
• 1x Dálkové ovládání

Hlavní technické parametry:

Vstup videa:

HDMI:

• Rozlišení: max 1920x1200
• Systém videa: PAL/NTSC/SECAM

CVBS:

• Systém videa: PAL/NTSC/SECAM
• Stupeň videa: 1.0 V P-P ±5%

PC-RGB: Formát: Up to 1920×1080@60Hz

Vstup audia:

CVBS:

• L/R RCA vstup: 0.2 ~ 2.0 V RMS

PC Audio:

• Vstup sluchátek: 0.2 ~ 2.0 V RMS
• THD: 1.5~2%
• S/N: 80 dB

Reproduktor:

Frekvenční odezva: Frekvenční odezva 100Hz~15KHz @±3dB (1KHz referenční signál)

Maximální výstup: 2*2.5W(4Ω)THD+N<10%@1KHz (zdroj napětí: 12V, vstup audia: 0.5V RMS)

Zdroj napětí:

• Vstupní napětí: 12V
• Volba napětí panelu: 3.3V/5V/12V
• Spotřeba při záložní režimu: <0.5W

Funkce kláves: zapnutí/menu/zdroj/nahoru/dolů/doleva/doprava

Kombinovaný filtr: 3D - De-prokládání - 3D

TXT:

• výběr: V-CHIP,CC,WSS,VPS - výběr

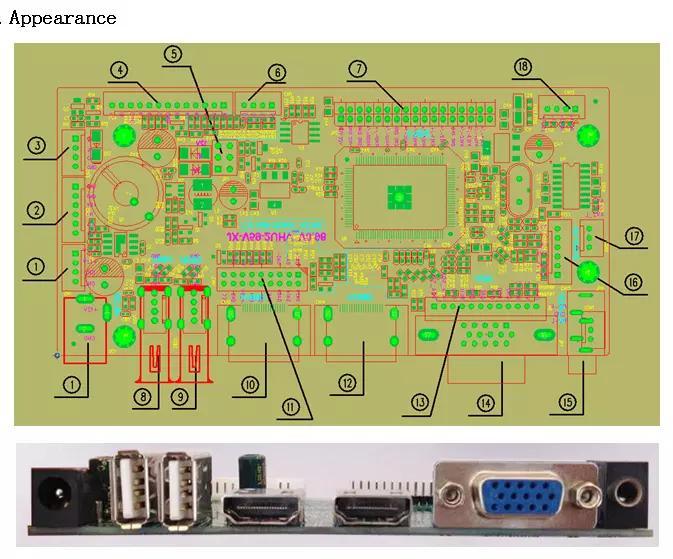

Definice připojení:

1. Zdroj napětí DC +12V vstup
2. Konektor ovládání podsvícení
3. 5V výstupní napájecí konektor
4. Světlo indikátoru, IR, konektor vstupu klávesnice
5. Konektor pro výběr napájení panelu
6. I/O závazkový konektor
7. LVDS výstup
8. HDMI vstupní interní konektor
9. VGA vstupní interní konektor
10. AV1,AV2 vstupní interní konektor
11. AV1,AV2 vstupní konektor levého a pravého interního kanál
