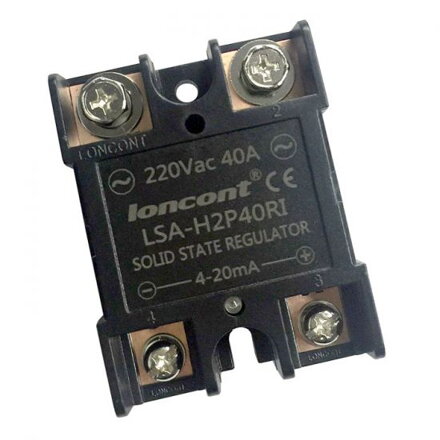

Jednofázový AC regulátor 110-220V - solid state SCR
Tyto variabilní regulátory střídavého napětí SCR se vyrábějí speciálně pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení. Všechny modely jsou vybaveny jednofázovým AC vstupem a plně variabilním AC výstupem.
Regulátory SCR upravují výstupní napětí AC napájení, podobně jako u ovládání stropního ventilátoru nebo stmívače osvětlení. Tyto SCR regulátory lze vhodným způsobem použít u jednofázových AC motorů, kterým upravují rychlost/otáčky. Mohou být použity také s odporovým zatížením, například pro osvětlení.
Velmi důležité je uvědomit si, že tyto regulátory NEPRACUJÍ s motory s kapacitním rozběhem, což je běžný motor používaný v jednofázových aplikacích. Motory s kapacitním rozběhem nejsou určeny pro chod v různých rychlostech/otáčkách. Vizuálně mají tyto motory v horní části nebo na boční straně velký hrbol, ve kterém je umístěn kondenzátor motoru. Kondenzátor motoru brání jakýmkoliv pokusům o zpomalení.
Ztlumení jasu úsporných žárovek, LED světel a jiných zařízení obsahujících elektroniku není možné!
Motory, u kterých je regulována rychlost/otáčky pomocí těchto SCR regulátorů, jsou motory s trvale připojeným rozběhovým kondenzátorem (PSC), trvalou dělenou fází (PSP), stíněným pólem a univerzální motory. Jedná se o všechny jednofázové typy motorů, u kterých lze regulovat rychlost/otáčky pomocí SCR regulátorů – tyto aplikace však mohou mít určitá omezení. Pomocí našich SCR regulátorů lze regulovat většinu motorů drobných domácích spotřebičů a ručních elektrických nástrojů.
SCR regulátor neposkytuje široké rozmezí pro regulaci rychlosti/otáček – regulace se bude pravděpodobně nacházet v horní polovině rozsahu nastavení. Pro pohyb motoru před zpomalením je potřeba zesílit výkon SCR regulátoru.

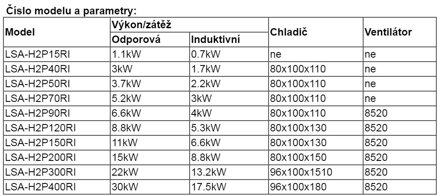

Technické údaje:
- Vstupní napětí: 110-220Vac 50Hz
- Výstupní napětí: 0-220Vac
- Ovládací režimy: 1.5KΩ - 500Ω (4-20mA)
- Dielektrická pevnost: 2000VAC 50 / 60Hz po dobu 1 minuty
- Izolační odpor: 1000 MΩ min při 500 VDC
- Spínací čas: 10ms
- Vnější rozměry: viz níže
- Terminály: Šroub
- Provozní teplota: 0 až 55°C
- Výrobce: Loncont Čína
Kdy je vhodné tento regulátor použít:
- Tento regulátor není vhodný pro úsporu energie a LED osvětlení, televizory, počítače, hudební přehrávače nebo jiné přístroje, které obsahují impulzní napájecí zdroje a/nebo usměrňovače nebo jiné elektronické součástky.
- Tento regulátor není vhodný pro asynchronní motory s motorovým (startovacím) kondenzátorem
- Běžné žárovky, ohřívače, ventilátory, ventilační systémy, jednofázové motory, páječky apod.
Schéma zapojení:

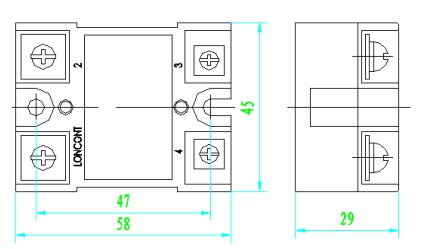

Rozměry modelů 15A-90A:

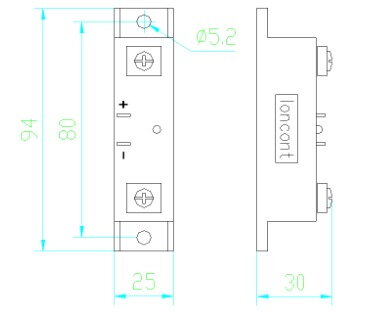

Rozměry modelů 120A-150A:
Rozměry modelů 200A-400A:
