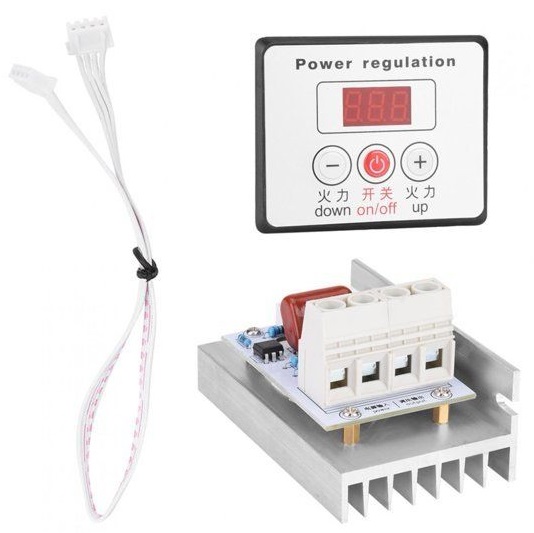

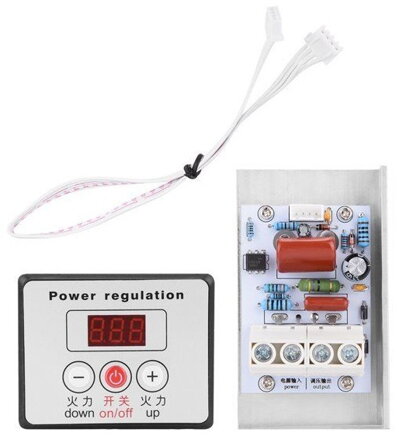

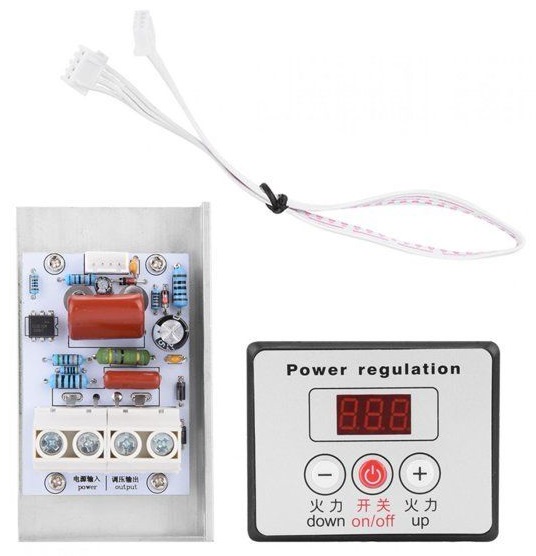

Regulátor otáček pro seriové AC motory 220V 10000W 40A Digital SCR
Tyto variabilní regulátory střídavého napětí SCR se vyrábějí speciálně pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení. Všechny modely jsou vybaveny jednofázovým AC vstupem a plně variabilním AC výstupem.

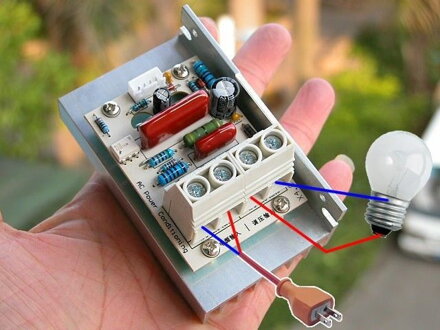

Regulátory SCR upravují výstupní napětí AC napájení, podobně jako u ovládání stropního ventilátoru nebo stmívače osvětlení. Tyto SCR regulátory lze vhodným způsobem použít u jednofázových AC motorů, kterým upravují rychlost/otáčky. Mohou být použity také s odporovým zatížením, například pro osvětlení.
Velmi důležité je uvědomit si, že tyto regulátory NEPRACUJÍ s motory s kapacitním rozběhem, což je běžný motor používaný v jednofázových aplikacích. Motory s kapacitním rozběhem nejsou určeny pro chod v různých rychlostech/otáčkách. Vizuálně mají tyto motory v horní části nebo na boční straně velký hrbol, ve kterém je umístěn kondenzátor motoru. Kondenzátor motoru brání jakýmkoliv pokusům o zpomalení.
Ztlumení jasu úsporných žárovek, LED světel a jiných zařízení obsahujících elektroniku není možné!
Motory, u kterých je regulována rychlost/otáčky pomocí těchto SCR regulátorů, jsou motory s trvale připojeným rozběhovým kondenzátorem (PSC), trvalou dělenou fází (PSP), stíněným pólem a univerzální motory. Jedná se o všechny jednofázové typy motorů, u kterých lze regulovat rychlost/otáčky pomocí SCR regulátorů – tyto aplikace však mohou mít určitá omezení. Pomocí našich SCR regulátorů lze regulovat většinu motorů drobných domácích spotřebičů a ručních elektrických nástrojů.
SCR regulátor neposkytuje široké rozmezí pro regulaci rychlosti/otáček – regulace se bude pravděpodobně nacházet v horní polovině rozsahu nastavení. Pro pohyb motoru před zpomalením je potřeba zesílit výkon SCR regulátoru.
Jak vybrat správný regulátor:
- U čistých odporových zátěží násobte provozní proud třemi. Příklad: (2,2kW/220V) * 3 = 30, takže nejvhodnější model bude 40A+
- U indukčních zátěží (motory) násobte provozní proud pěti. Příklad: (5kW/220V) * 5 = 22, takže nejvhodnější model bude 113A+
- Napájení: 110-230V AC
- Regulace napětí: 0-220V
- Maximální výkon: 10000 W
- Max proud: 40A
- Regulátor napětí: 0-100%
- Materiál: FR-4 PCB
- Rozměry DPS: 10 x 6 x 5 cm
- Velikost ovladače: 9,7*5,7*5,4cm
- Velikost panelu: 7,5*6*1,7cm
- Rozteč otvorů panelu: 6*4,5 cm
- Délka kabelu: 28,7 cm
- Hmotnost: 227g
- Není stavebnice!
Není stavebnice!

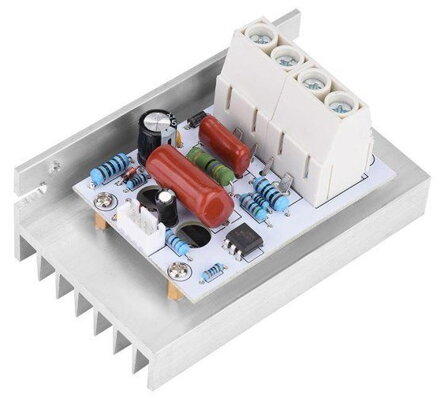

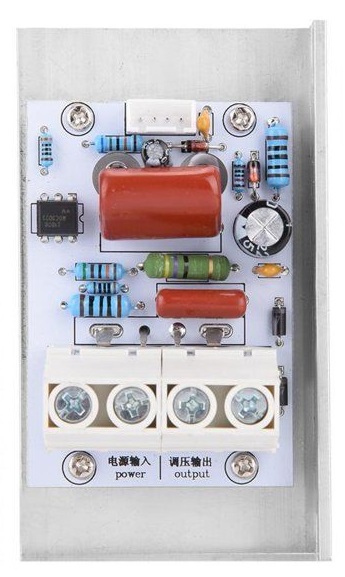

Elektronické součástky na PCB:
- BTA100-1200B - 100A BI-DIRECTIONAL TRIODE THYRISTOR (TRIAC)
