MDS40A 40B/A 10V-45V SmartDrive ovladač stejnosměrného motoru

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

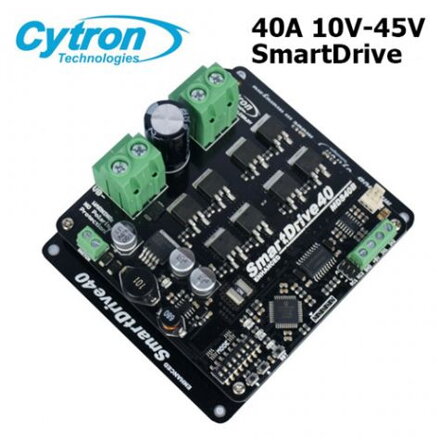

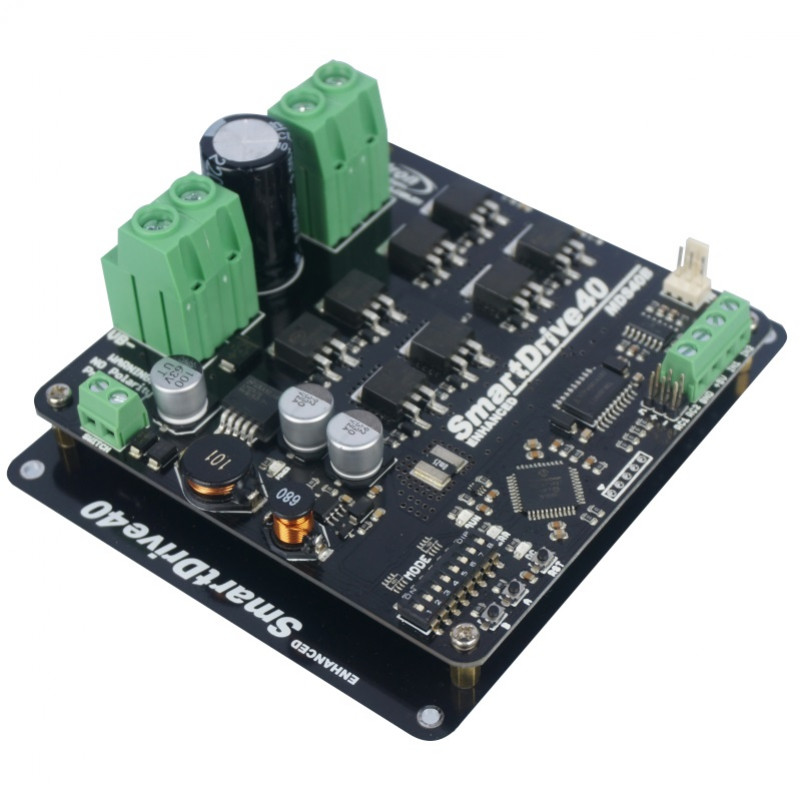

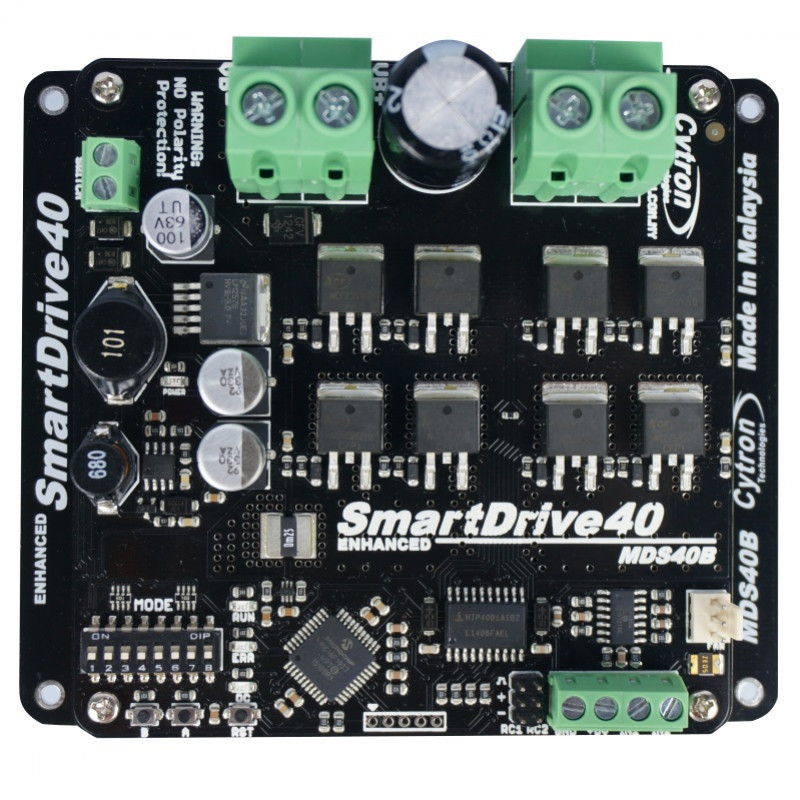

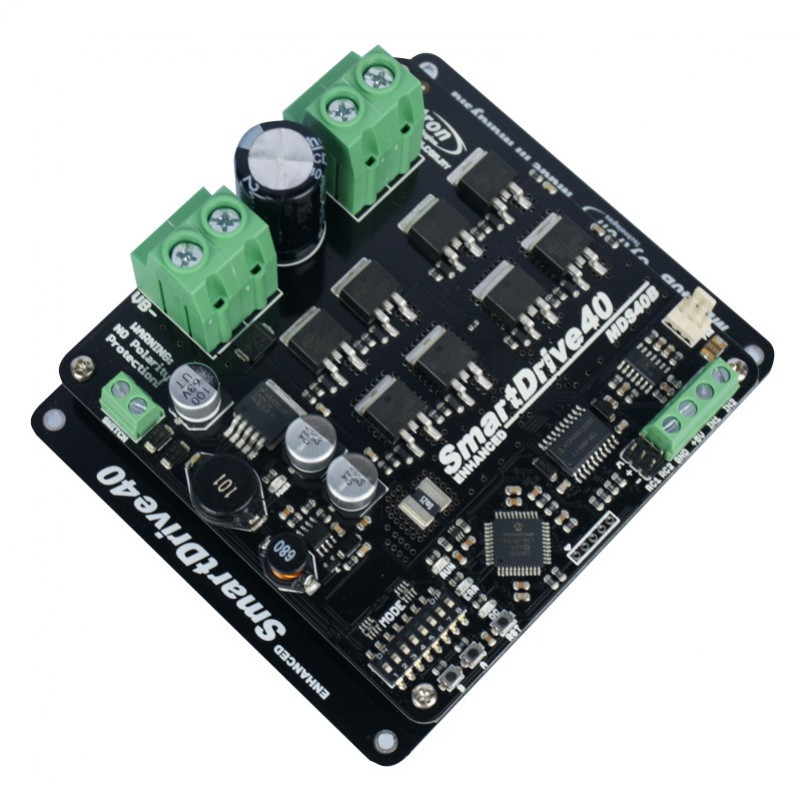

SmartDrive40 je vylepšená verze MDS40B/A, je navržený k ovládání stejnosměrných motorů, v rozmezí od středních po velmi výkonné motory s proudovou kapacitou maximálně do 80A, u nepřetržitého proudu do 40A.

MOSFETy jsou nastaveny na 16 KHz kvůli zajištění tichého provozu a omezení nepříjemných zvuků. Kromě toho jsou také vybaveny mikro ovládací jednotkou, která poskytuje inteligentní funkce jako jsou více vstupních režimů, omezení proudu a tepelná ochrana.

Vylepšený SmartDrive40 může být také připojený k jiné podobné jednotce a pracovat v páru. To dělá z řízení robota s jiným řízením skutečně snadnou záležitost.

SmartDrive40 je také vhodný pro použití v bojových/herních robotech, protože může ovládat startovací motor a může používat režim rádiového ovládání.

* Dbejte prosím na správnou volbu vodiče/kabelu pro baterii a motor, tenký propojovací vodič/kabel není vhodný pro použití při vysokém napětí. Ovlivňuje to výkon ovladače a výkon ovladače motoru.

Specifikace:

• Model: MDS40B/A
• Obousměrné ovládání pro jeden stejnosměrný motor.
• Podpora motoru od 10V do 45V.
• Regenerační brzdění.
• Maximální proud až do 80A, postupné snižování na 40A s ohledem na teplotu.
• 16 KHz přepínací frekvence pro tichý provoz.
• Nemá ochranu proti obrácené polaritě.
• Varování při nízkém napětí baterie LiPo.
• Tepelná ochrana.
• Proud omezují základní teplotu.
• Více vstupních režimů: RC (ovládání pomocí rádia), Analog, PWM, zjednodušený sériový a paketový sériový.
• Na desce zmáčkněte tlačítko pro manuální ovládání.
• Rozměry:
  • 105mm (W) x 106mm(D) x 38mm(H) – aktuální ovládací deska
  • 125mm (W) x 107mm (D) x 47mm (H) – společně se základnou
• Výrobce/původ: Cytron Technologies Malajsie

Rozšířená charakteristika:

• Rozsah Vin zvýšený až na 45VDC, takže můžete více využít baterii a řídit výkonnější motor.
• Senzory a algoritmy omezující proudovou odezvu pro lepší ochranu samotného ovladače a motoru.
• Šroubové koncovky pro připojení akumulátoru a motoru.
• Přídavná koncovka pro aktivování nebo deaktivování ovladače odpojujícího napětí ovladače motoru, eliminuje potřebu vypínače pro vysoké napětí.
• Použijte přepínací zdroj napájení pro 5V regulaci, vyšší výstupní proud (5V) a zlepšená efektivita.
• Možnost přidání ventilátoru pro lepší odvod tepla, dále zvyšuje maximální nepřetržitý proud.
• Hlavice připravená pro připojení RC přijímače.
• Ochrana proti přepětí.
