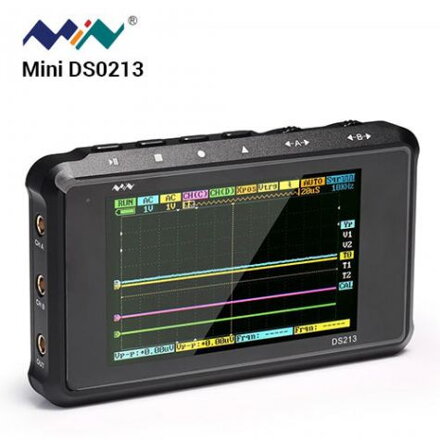

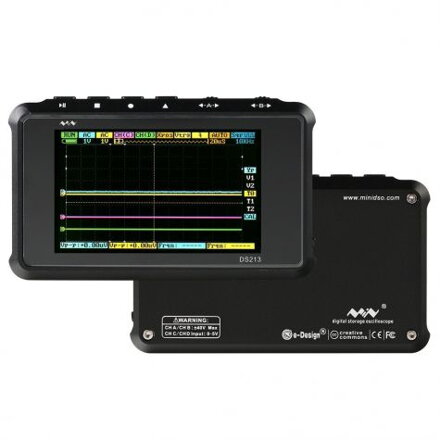

DS213 4kanálový mini kapesní digitální osciloskop
DS213 je digitální osciloskop pro „5pásmové, 4vlnové linie", který se používá pro univerzální úkoly elektronického inženýrství, a který je založen na jádru ARM Cortex M3.
DS213 používá FPGA pro správu externího řízení ADC a režimu datové mezipaměti. Nabízí 4 aplikační oddíly pro načítání a modernizaci až 4 různých firmware aplikací.
Disponuje také vestavěným 8 MB USB flash diskem pro ukládání průběhů a aktualizací firmwaru systému. Aplikační vrstva kódu osciloskopu je otevřeným zdrojem a uživatelé mohou vyvíjet firmware osciloskopu podle svých potřeb.
DS213 je vylepšením předchozího modelu DS203, který disponuje čtyřmi kanály a šířkou frekvenčního pásma 15 MHz. Toto přenosné zařízení je skvělou volbou pro lidi, kteří jsou stále na cestách. Řada studentů a nadšenců je upřednostňuje před stolními modely, které jsou obvykle těžší a je tedy obtížnější je přenášet.
Nabízen s 3palcovým displejem:

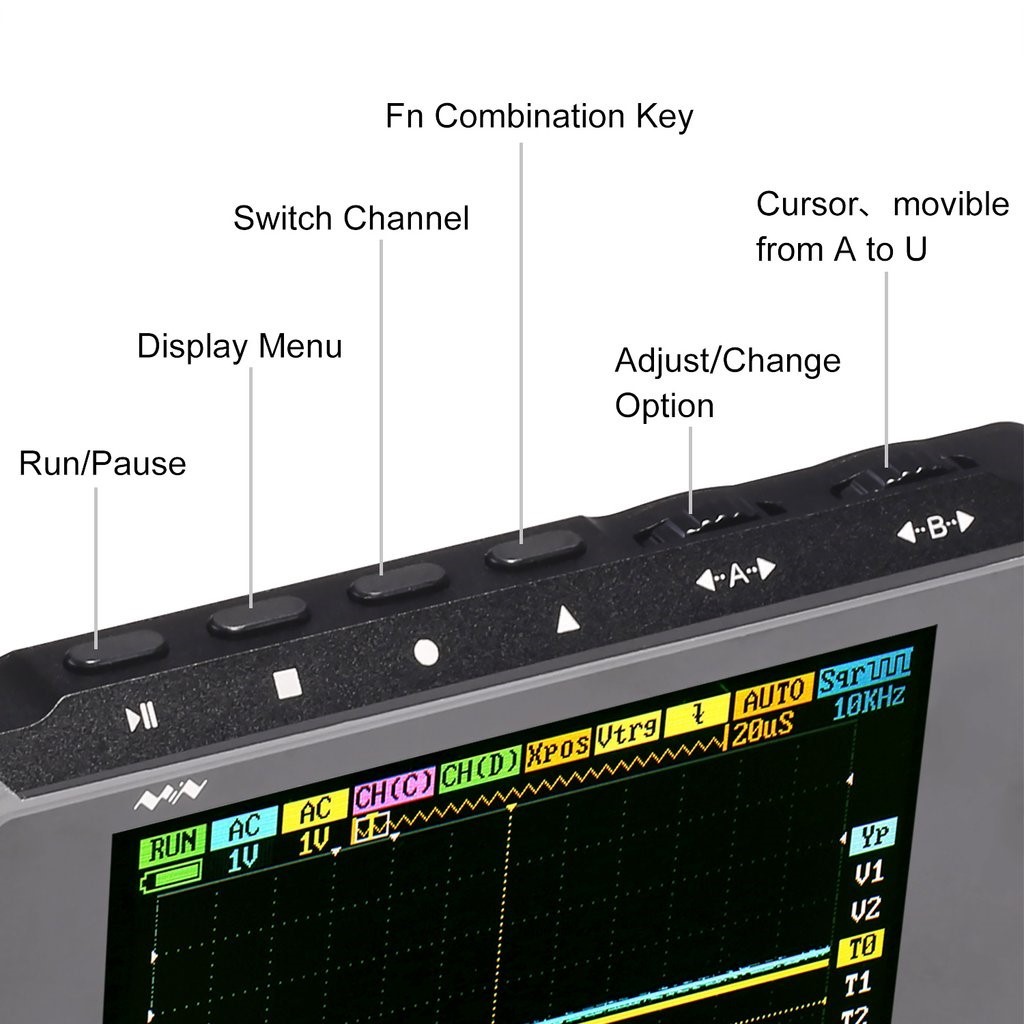

Je vybaven 3palcovým displejem pro studium a čtení informací uvedených na obrazovce. Zařízení má jasný displej, který jednoduše ovládáte jedním kliknutím stejně jako chytrý telefon.
Různé tvary křivek:
Nabízí maximální vzorkovací frekvenci 100 MSa/s a 4 digitální kanály. DSO213 je skvělou volbou pro mnoho nadšenců, kteří jsou často na cestách. Tyto funkce vám pomohou dosáhnout spolehlivých výsledků tvarů křivek, včetně tvarů sinusových, čtvercových, pilovitých a trojúhelníkových tvarů.
Použití:

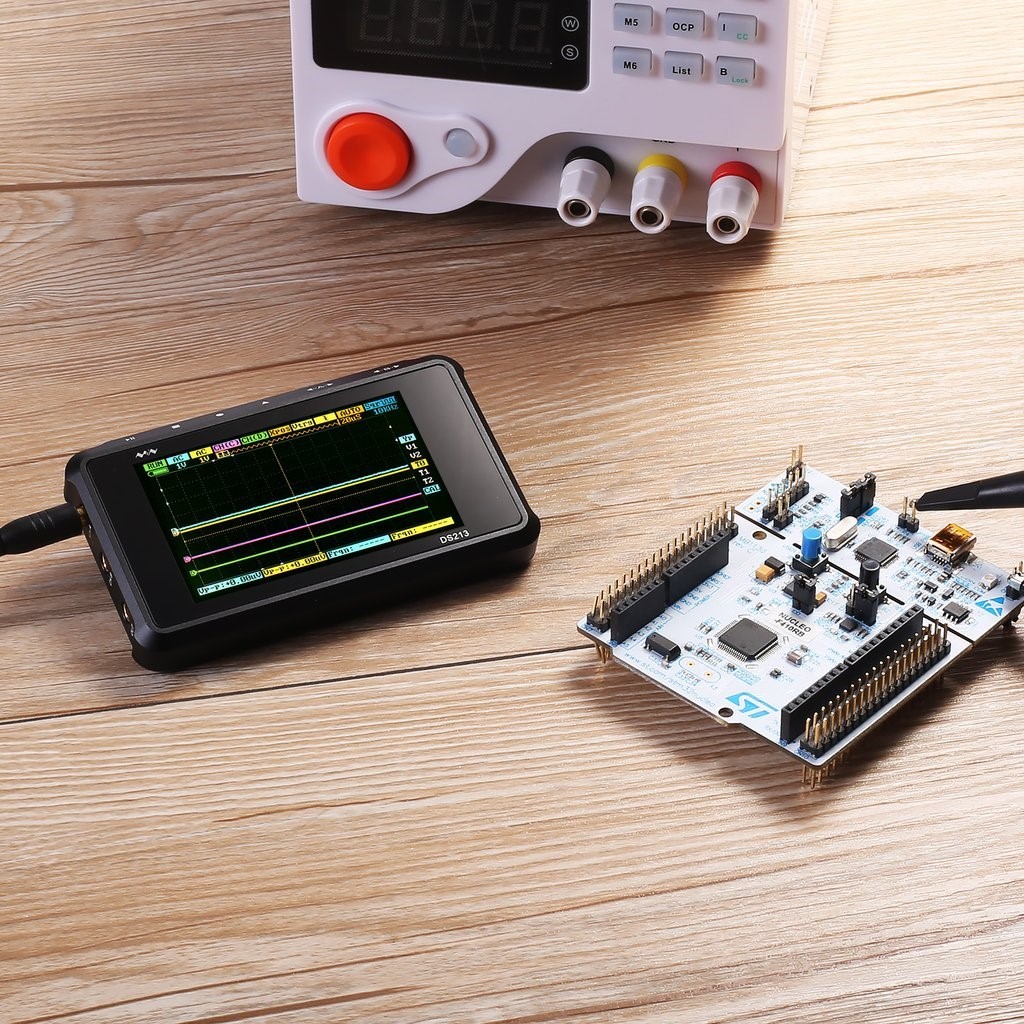

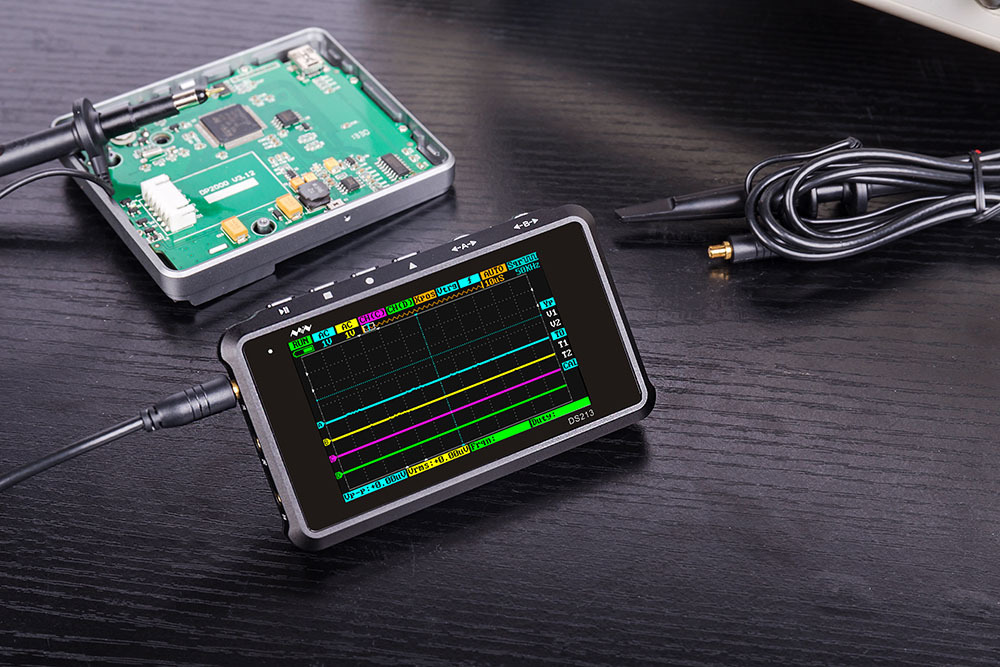

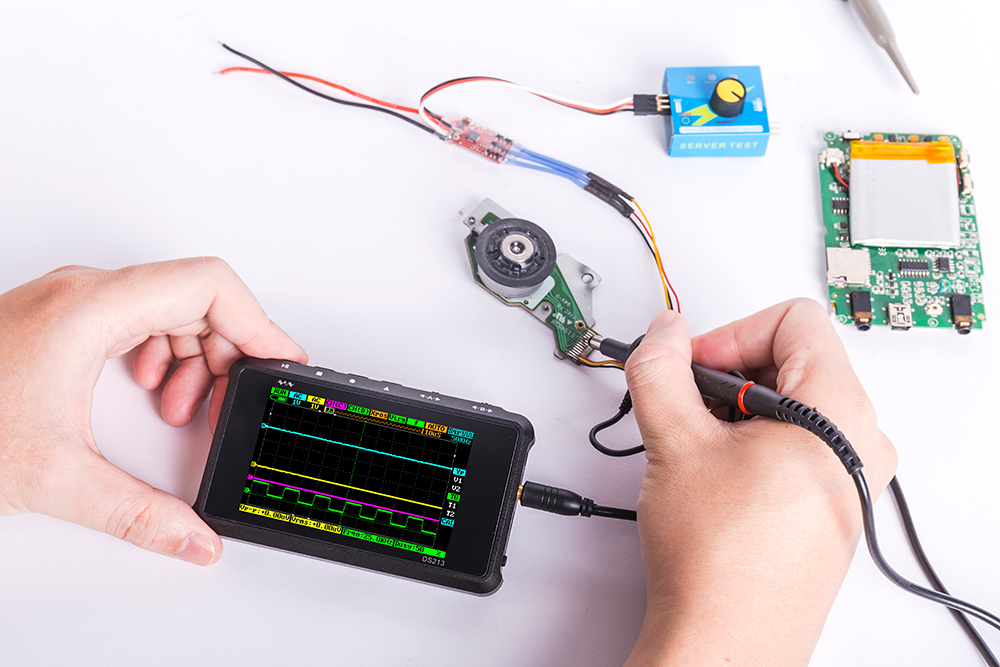

DS213 lze použít jako diagnostický nástroj pro detekci elektronických poruch a je také populární v každé amatérské laboratoři, kdy tito nadšenci rádi experimentují a měří elektrický proud. Je vhodný pro lidi, kteří potřebují pracovat ve škole, dílně nebo na jiných místech. Je dostatečně lehký a kompaktní, aby se vešel do vaší kapsy nebo batohu.
Specifikace:
- CPU: ARM Cortex M3
- FIFO & Control: FPGA

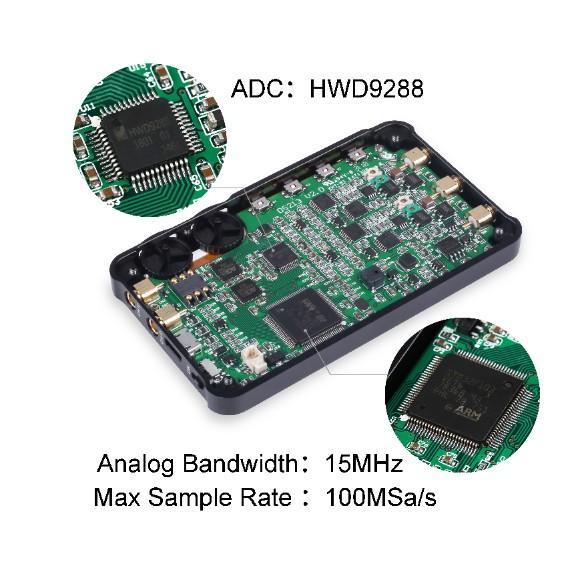

- ADC: HWD9288-100

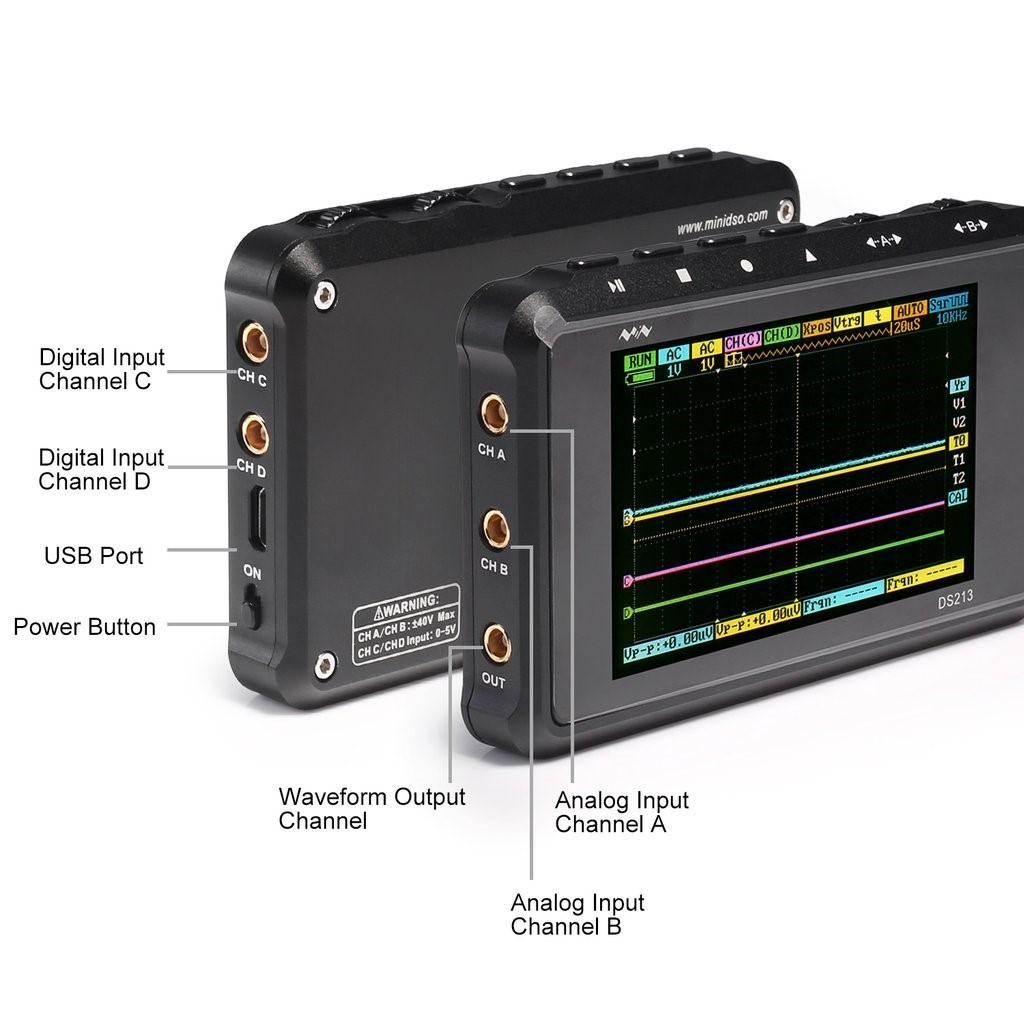

- Analog Channels: 2（[CH_A] [CH_B]）
- Digital Channels: 2（[CH_C] [CH_D]）
- Operation Channel: INV [CH_A], INV [CH_B], [CH_A]+[CH_B]、 [CH_A]-[CH_B]、[CH_C]&[CH_D]、[CH_C] | [CH_D]
- Vertical Sensitivity:
- 10mV-10V/div (1-2-5 STEP) (using X1 probe)
- 100mV-100V/div (1-2-5 STEP) (using X10 probe)
- Vertical Resolution: 8 bits
- Sample Memory Depth: 4 channels, 4*4K
- Coupling: DC, AC
- Max Input Voltage:
- ±40Vpp (using X1 probe)
- ±400Vpp (using X10 probe)
- Trigger Types: Ascend/Descend Edge Trigger Mode, Positive/Negative Pulse Trigger, Logic Trigger
- Trigger Mode: Auto, Normal, Single, Slow
- Trigger Source: [CH_A] [CH_B] [CH_C] [CH_D]
- Signal Source: Square Wave: 10Hz to 8MHz, in total 20 shifts and 3 Vpp Signal Sources;
- Sine/Triangle/Sawtooth Wave: 10Hz to 20MHz, in total 11 shifts and 3 Vpp Signal Sources
- Storage: built in 8M USB disk
- File Types: BMP、BUF、CSV
- Auto Measurement Types: Signal sequence/cycle/duty ratio, peak voltage/virtual value/max value/min value/average
- Cursor Measurement: Time value, Amplitude value
- Display Modes:4 wave lines:
- Line 1: [CH_A], HIDE
- Line 2: [CH_B], HIDE
- Line 3: [CH_C], REC_1, REC _2, REC _3, REC _4, HIDE
- Line 4: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] | [CH_D], HIDE
- Sampling Mode: Real-time Sampling
- Sampling Rate: 100M Sa/s
- Battery: 1000mAh

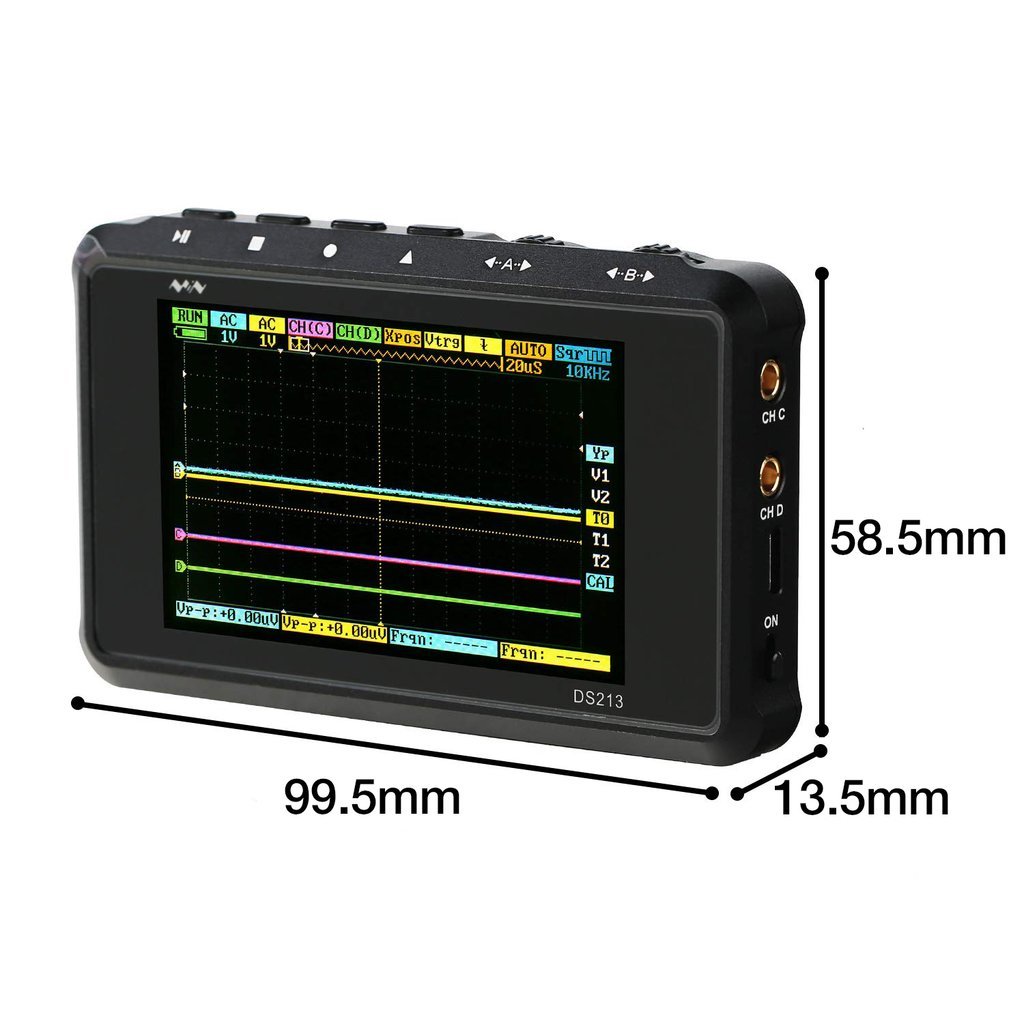

- Size: 99.5mmx58.5mmx13.5mm
- Weight: 129g (with battery)
- Certificate: CE, FCC

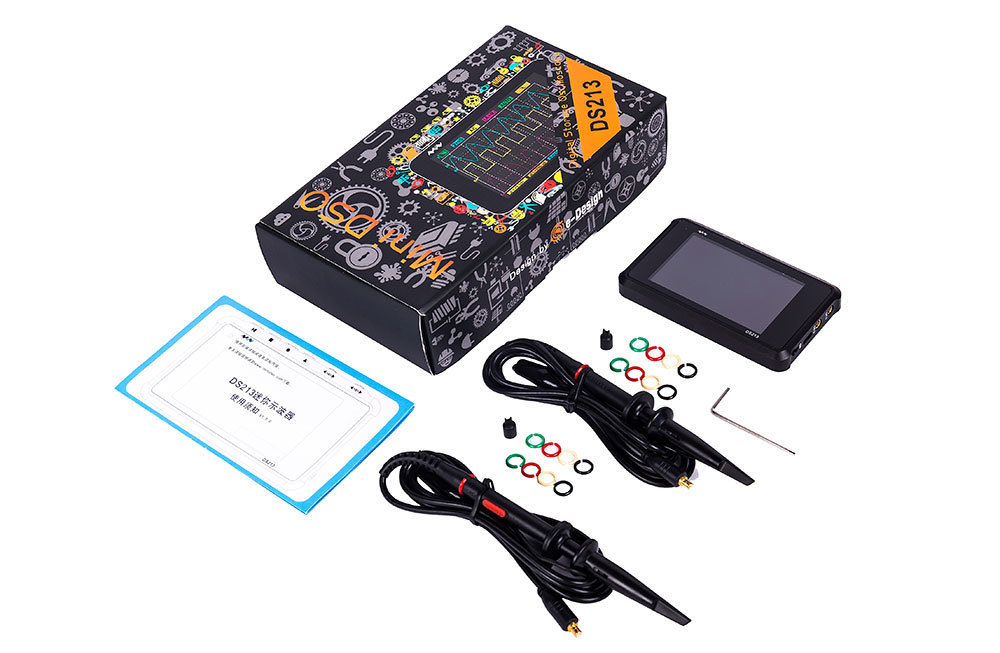

OBSAH BALENÍ
- Osciloskop SainSmart DSO213
- 1x analyzátor sond X10
- 1x analyzátor sond X1
- 1x bezpečnostní pokyny
- 1x inbus
