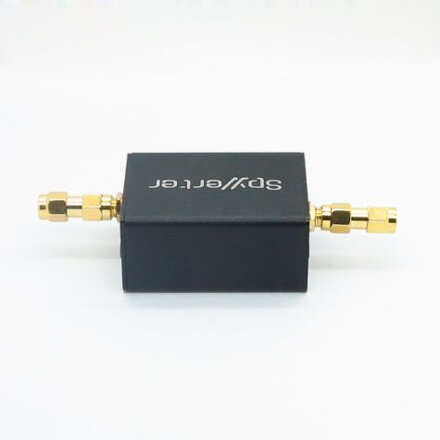

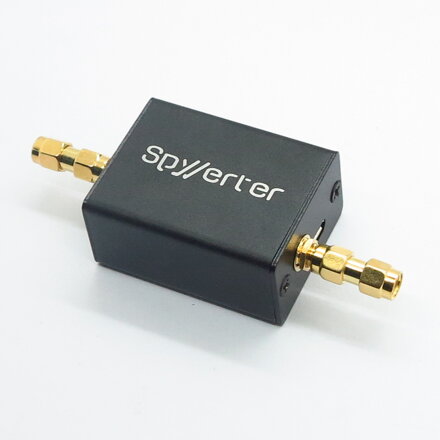

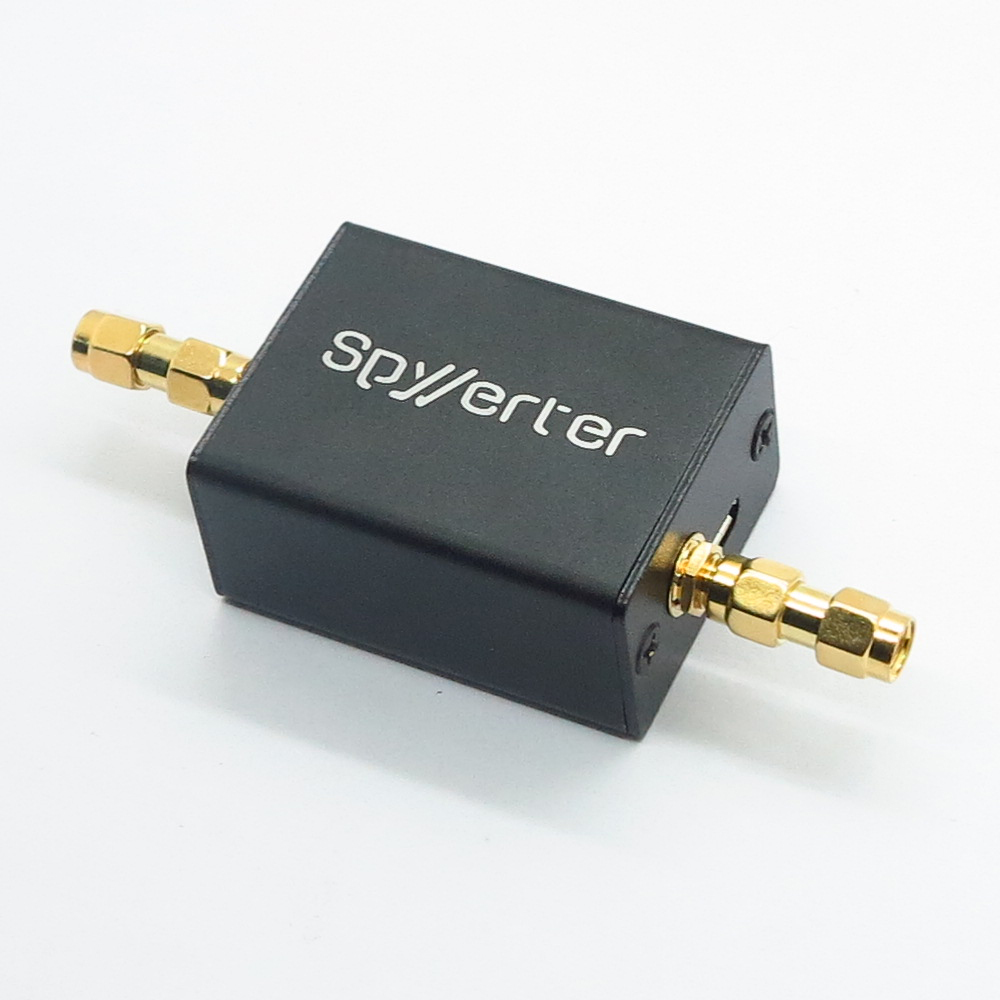

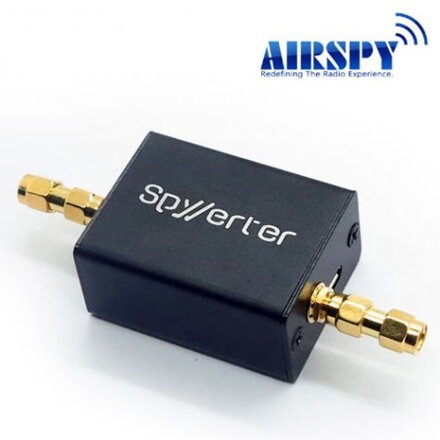

SpyVerter R2 pro Airspy
Nový vysoce výkonný SpyVerter rozšiřuje rozsah příjmu až na DC, pro pokrytí DC bez mezer – 1.8GHz s vynikajícím 10MHz okamžitým náhledem.
SpyVerter R2 vychází z úspěšné architektury SpyVerteru a zlepšuje některé jeho klíčové prvky vysoce výkonného vysokofrekvenčního příjmu. SpyVerter R2 byl navržen k rozšíření pokrytí přijímačů série Airspy na vysokofrekvenční, až téměř po DC, s dynamickým rozsahem na světové úrovni, stabilní frekvencí a s velmi dobrou citlivostí za dostupnou cenu.
Nemáte už důvodu, proč byste používali méně výkonné přijímače, které vyžadují mnohem více filtrování než náš nový přijímač, čímž poškozují kvalitu přijímaného signálu!
Jeho architektura je stále založena na našem přepínatelném dvojnásobně vyrovnaném směšovači, který posunuje celé vysokofrekvenční spektrum do pásma VHF mezi 120 MHz a 180 MHz. LO generátor jsme nahradili programovatelným PLL s nízkým fázovým šumem PLL s 0.5 PPM VCTCXO. Regulace napětí tohoto VCTCXO umožňuje dobrou kalibraci pracovní frekvence v továrně.
Vestavěný mikro ovladač poskytuje jak programování PLL (Si5351C), tak i regulaci napětí skrz jeho zabudovaný DAC. Jakmile je DAC ustálený a dojde k naprogramování PLL, tak mikro ovladač zapne režim hlubokého spánku, aby předešel jakémukoliv rušení.
Přidali jsme také 10MHz referenční vstup hodin pro profesionální používání v případech, kdy je vyžadována fázová koherence.
Při použití s přijímačem Airspy může být SpyVerter R2 napájen z integrovaného bias-t a spotřebuje pouze ~10mA proudu (oproti 47mA u staršího modelu). To výrazně vylepšuje účinnost baterie!

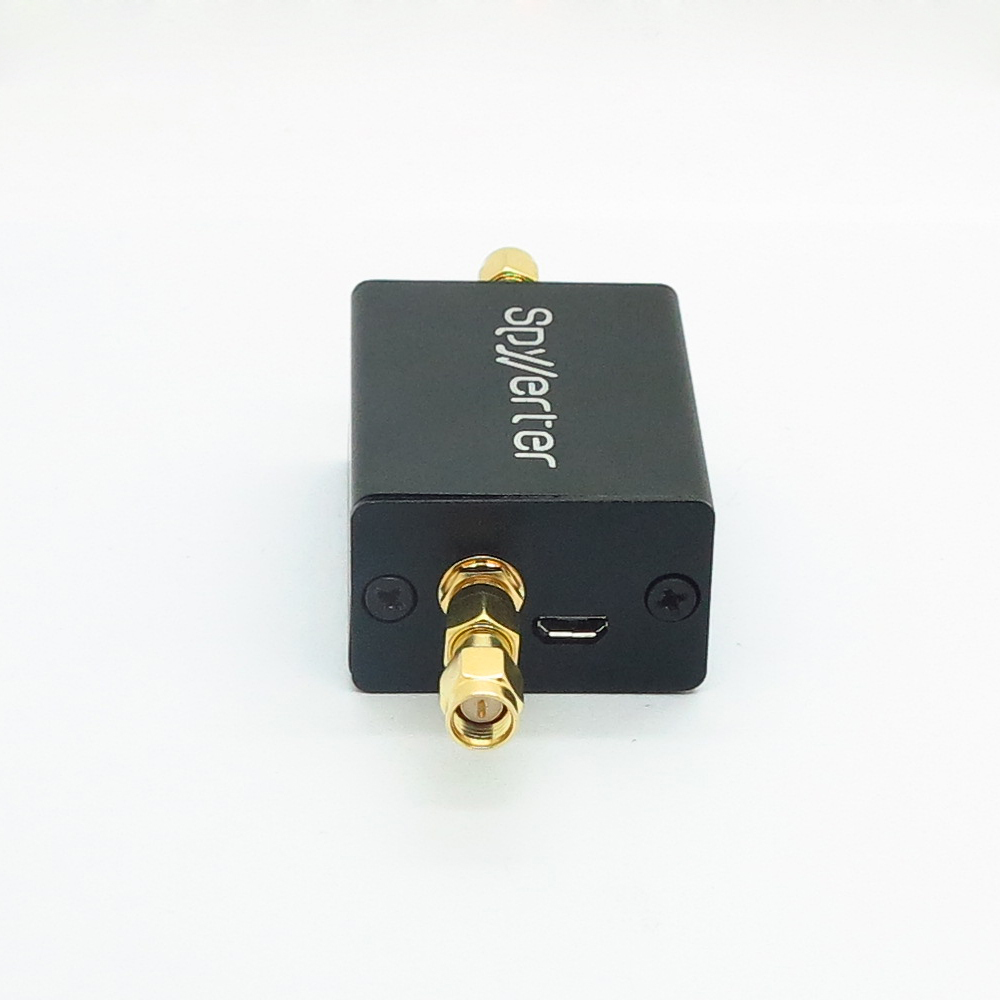

Pro zajištění kompatibility s přijímači jako je RTL-SDR, poskytuje navíc další zdroj napájení USB.
Technické specifikace:
- RF vstup 1kHz až 60 MHz
- IF frekvence 120 MHz – pozitivní obraz
- Technologie: přepínatelný dvojnásobně vyrovnaný směšovač
- Ztráty při konverzi: 5.2 dB typ.
- 35 dBm IIP3
- Ztráty LO: -42dBm typ. (o 12 dB nižší, než u původního SpyVerteru)
- Oddělení fázového šumu při 10kHz: -122 dBc/Hz
- RF filtrování: dolní propust se zabočením při 65 MHz – 75dB
- IF filtrování: pásmová propust se zabočením při 120 MHz a 180 MHz – 75dB
- Maximální RF výkon: 10 dBm
- Napětí bias-t: 4.2v to 5.5v
- Spotřeba proudu: 10mA typ.
Kompatibilní s:

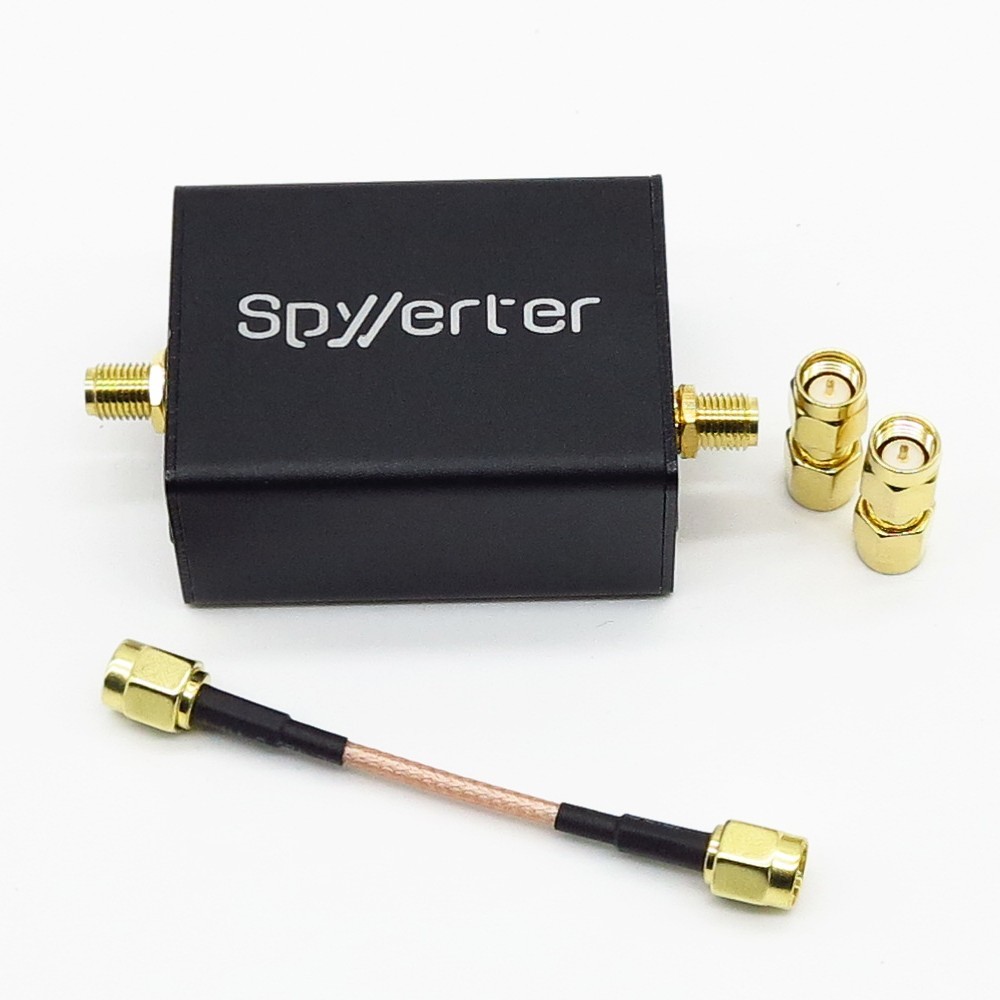

Obsah balení:
- Spyverter *1
- SMA male do SMA male zástrčky *2
- SMA male do SMA male konektoru s 5 cm koaxiálním kabelem *1
