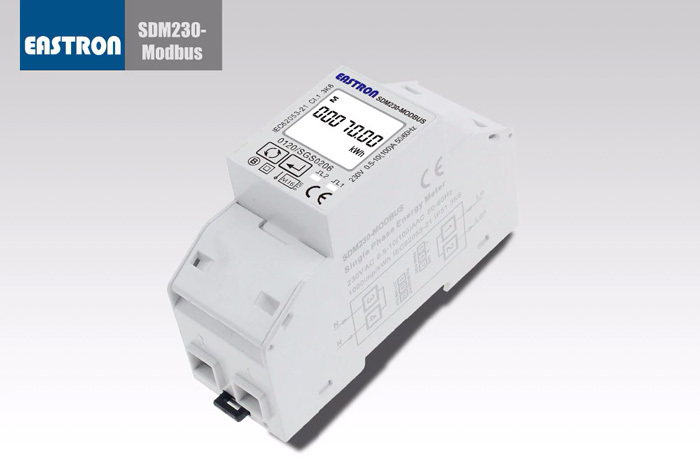

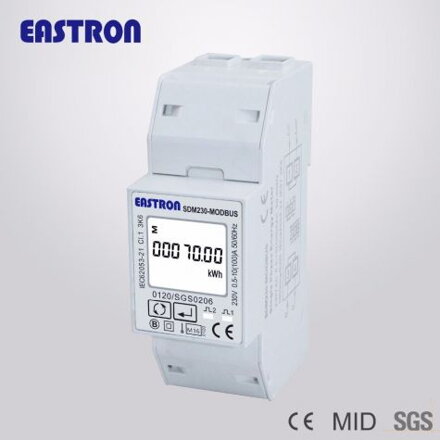

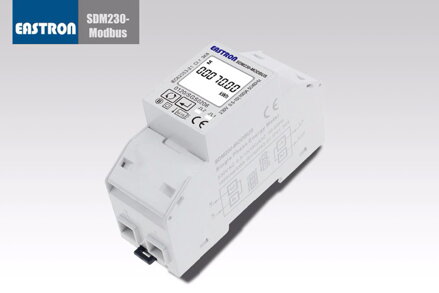

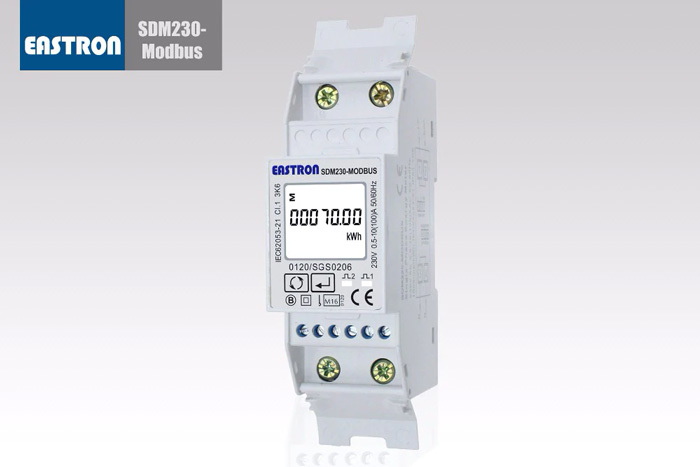

SDM230-Modbus jednofázový měřič energie na DIN lištu
Měřiče energie "s modře podsvíceným LCD displejem pro prefektní čtení" se používají k jednofázovému měření v obytných, spotřebních a průmyslových aplikacích.
Jednotka měří a zobrazuje různé důležité elektrické parametry a poskytuje komunikační port pro čtení a sledování na dálku.
Díky obousměrnému měření energie je tato jednotka dobrou volbu pro měření solární PV energie.

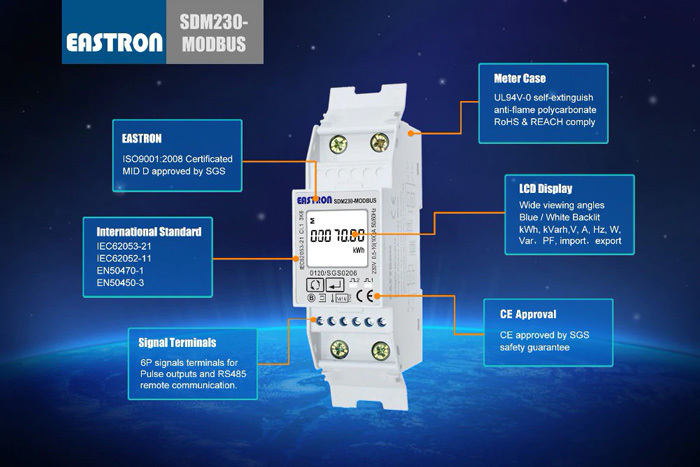

Vlastnosti:
- Měří kWh, Kvarh, KW, Kvar, KVA, PF, Hz, dmd, V, A, atd.
- Obousměrné měření IMP a EXP
- Dva impulzní výstupy
- RS485 Modbus

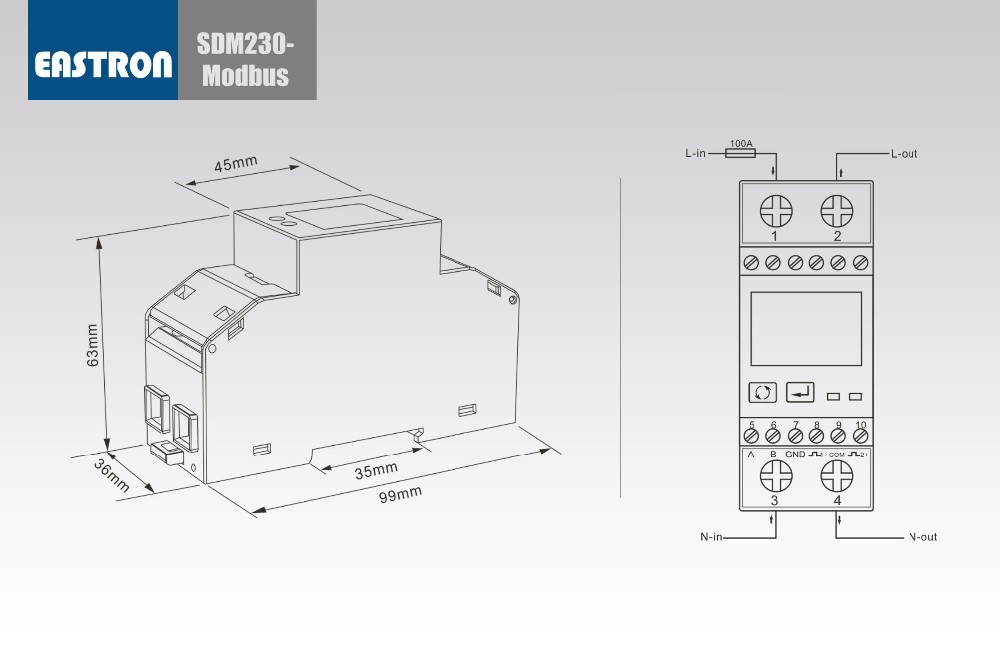

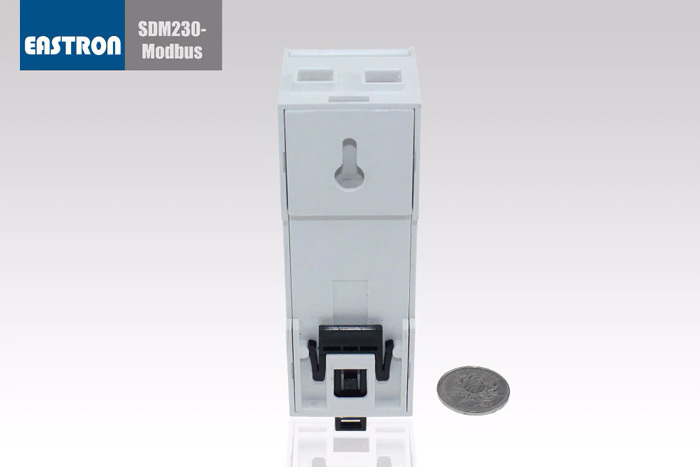

- Montáž na DIN lištu 35 mm
- 100A přímé připojení
- Lepší než přesnost třídy 1/B

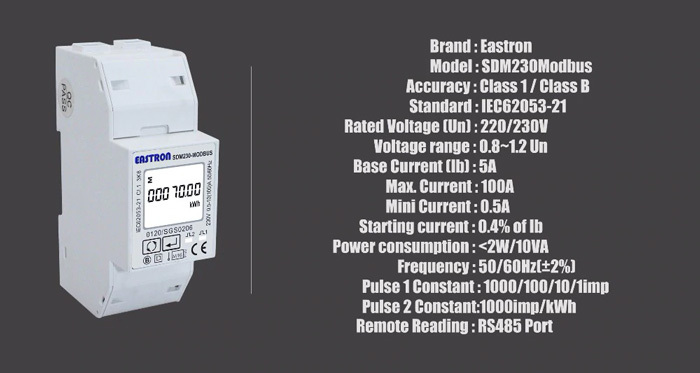

Specifikace:
- Napětí střídavého proudu (Un): 230V
- Rozsah napětí: 176~276V AC
- Základní proud: (Ib) 10A
- Max. proud (Imax): 100A
- Min. proud (Imin): 0.5A
- Počáteční proud: 0.4% z Ib
- Spotřeba energie: <2W/10VA
- Frekvence: 50/60Hz(±10%)
- Odpor AC napětí: 4KV za 1 minutu
- Odpor impulzního napětí: 6KV-1.2uS vlnovitý
- Odpor nadproudu 30Imax za 0,01 s
- Rozsah výstupu impulzu:
- 1000imp/kWh (výchozí)
- 1000/100/10/1 vstup/kWh/kVarh (konfigurovatelný)
- Displej: LCD s modrým podsvícením
- Max. čtení: 999999.9kWh
Přesnost:
- Napětí: 0.5% maxima rozsahu
- Proud: 0.5% jmenovitého
- Frekvence: 0.2% střední frekvence
- Účiník: 1% jednotky
- Činný výkon: 1% maxima rozsahu
- Jalový výkon: 1% maxima rozsahu
- Zdánlivý výkon: 1% maxima rozsahu
- Činný výkon:
- Třída 1 IEC62053-21
- Třída B EN50470-3
- Jalová energie: 1% maxima rozsahu
