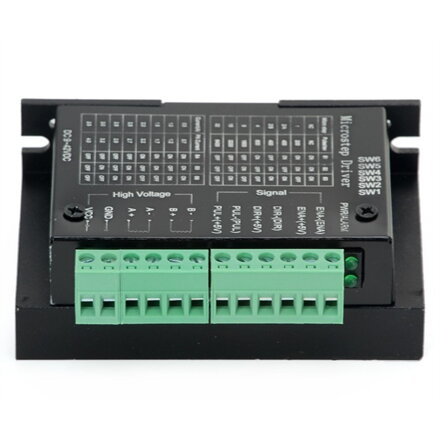

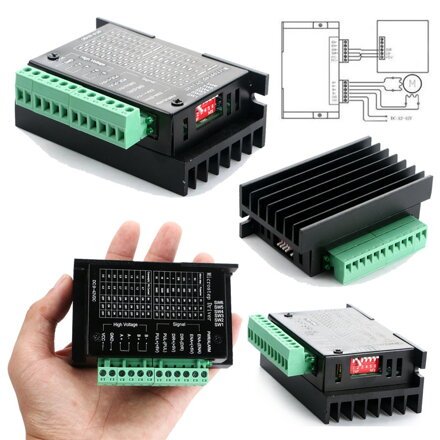

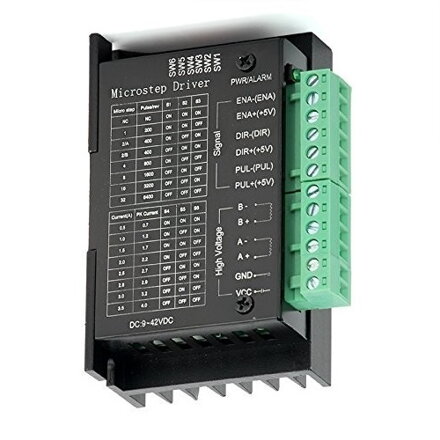

TB6600 ovladač krokového motoru
Nejrychlejším způsobem, jak ovládat krokový motor, je použít ovladač krokového motoru (kontrolér).
A TB6600 arduino je právě to, co potřebujete.
TB6600 arduino je snadno ovladatelný profesionální ovladač krokového motoru, který může ovládat dvoufázový krokový motor.
Je kompatibilní s Arduino a dalšími micro kontroléry, které mají výstupní 5V digitální impulsní signál.
Ovladač krokového motoru TB6600 arduino má široký rozsah napájení, 9~42VDC.
A je schopen výstupu 4A špičkového proudu, který je dostatečný pro většinu krokových motorů.
Krokový ovladač podporuje řízení rychlosti a směru. Můžete nastavit mikro kroky a výstupní proud pomocí přepínače 6 DIP.
K dispozici je 7 typů mikro kroků (1, 2 / A, 2 / B, 4, 8, 16, 32) a 8 typů ovládání proudu (0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0A, 3.5A).
A všechny signální terminály využívají vysokorychlostní izolaci optočlenů, čímž zvyšují schopnost interferencí proti vysokým kmitočtům.
Jakožto profesionální přístroj je schopen řídit dvoufázový, čtyřfázový a hybridní krokový motor typu 57, 42.
Poznámka: toto je nejnovější verze ovladače krokového motoru TB6600.
VLASTNOSTI:
- Podporuje 8 typů řízení proudu
- Podporuje 7 typů nastavitelných mikro kroků
- Rozhraní využívá vysokorychlostní izolaci optočlenů
- Automatický polovodičový tok pro redukci tepla
- Velká plocha pro odvod tepla
- Schopnost interference proti vysokým kmitočtům
- Vstupní antireverzní ochrana
- Ochrana proti přehřátí, přepětí a zkratu
SPECIFIKACE:
- Vstupní proud: 0~5A
- Výstupní proud: 0.5-4.0A
- Ovládací signál: 3.3~24V
- Výkon (MAX): 160W
- Mikro krok: 1, 2/A, 2/B, 4, 8, 16, 32
- Teplota: -10～45 ℃
- Vlhkost: bez kondenzace
- Rozměry: 96*56*33 mm/ 3.78*2.2*1.3 palců
- Hmotnost: 0.2 kg
OBSAH BALENÍ:

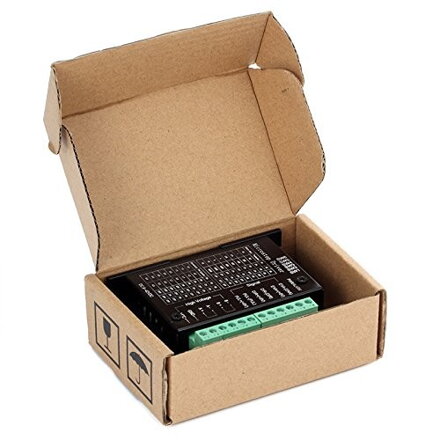

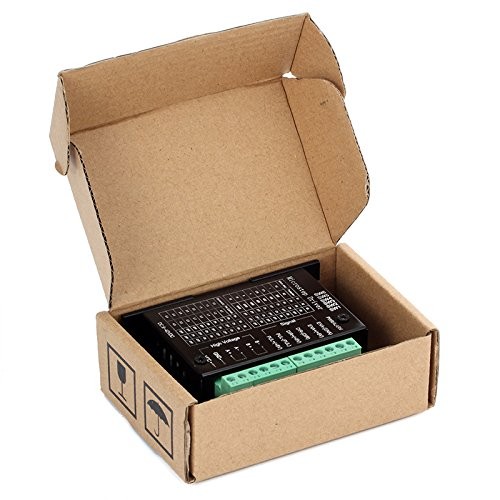

- Ovladač krokového motoru TB6600 x1
Dokumenty ke stažení:
WIKI (TB6600 Stepper Motor Driver)
