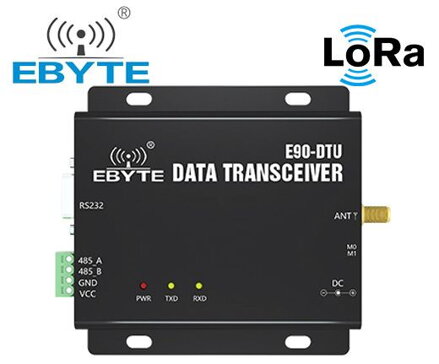

E90-DTU (400SL22) Lora wireless data transmitter modem

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Série E90-DTU(SL) Nová generace technologií rozprostřeného spektra LoRa

E90-DTU (400SL22) je datový vysílač s vojenskou modulární technologií LoRa. Nabízí několik přenosových módů, pracuje na frekvenčních pásmech (410.125 - 493.125MHz) (výchozí 433.125MHz).

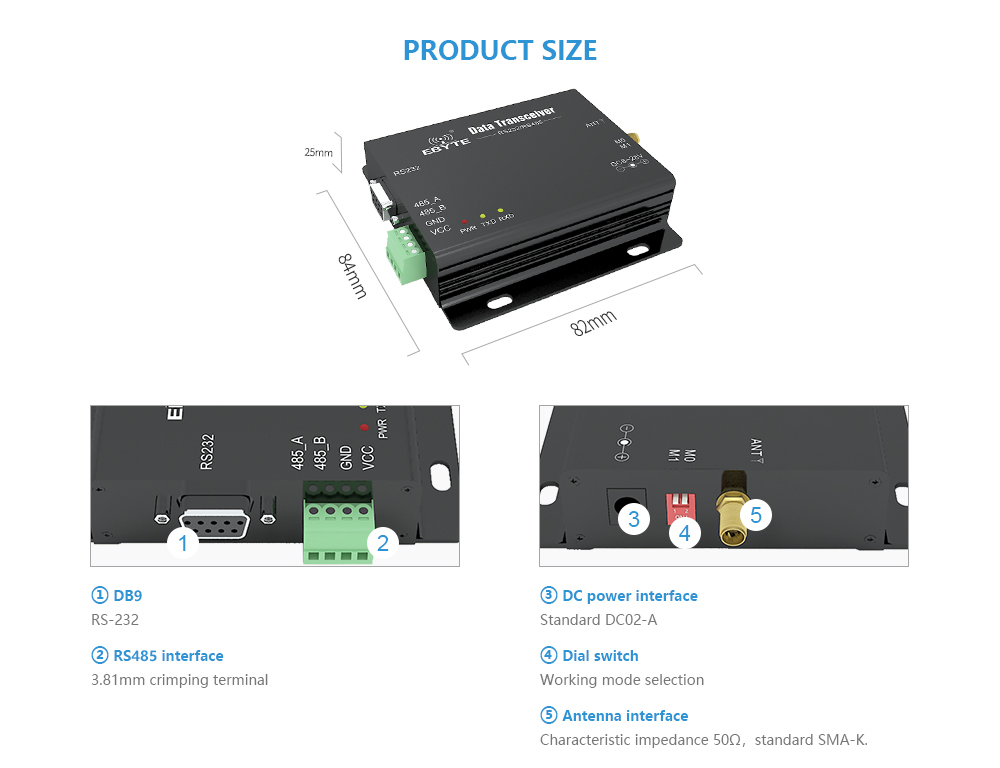

Tento vysílač poskytuje přehledné rozhraní RS232/RS485 a podporuje vstupní napětí 8–28 V.

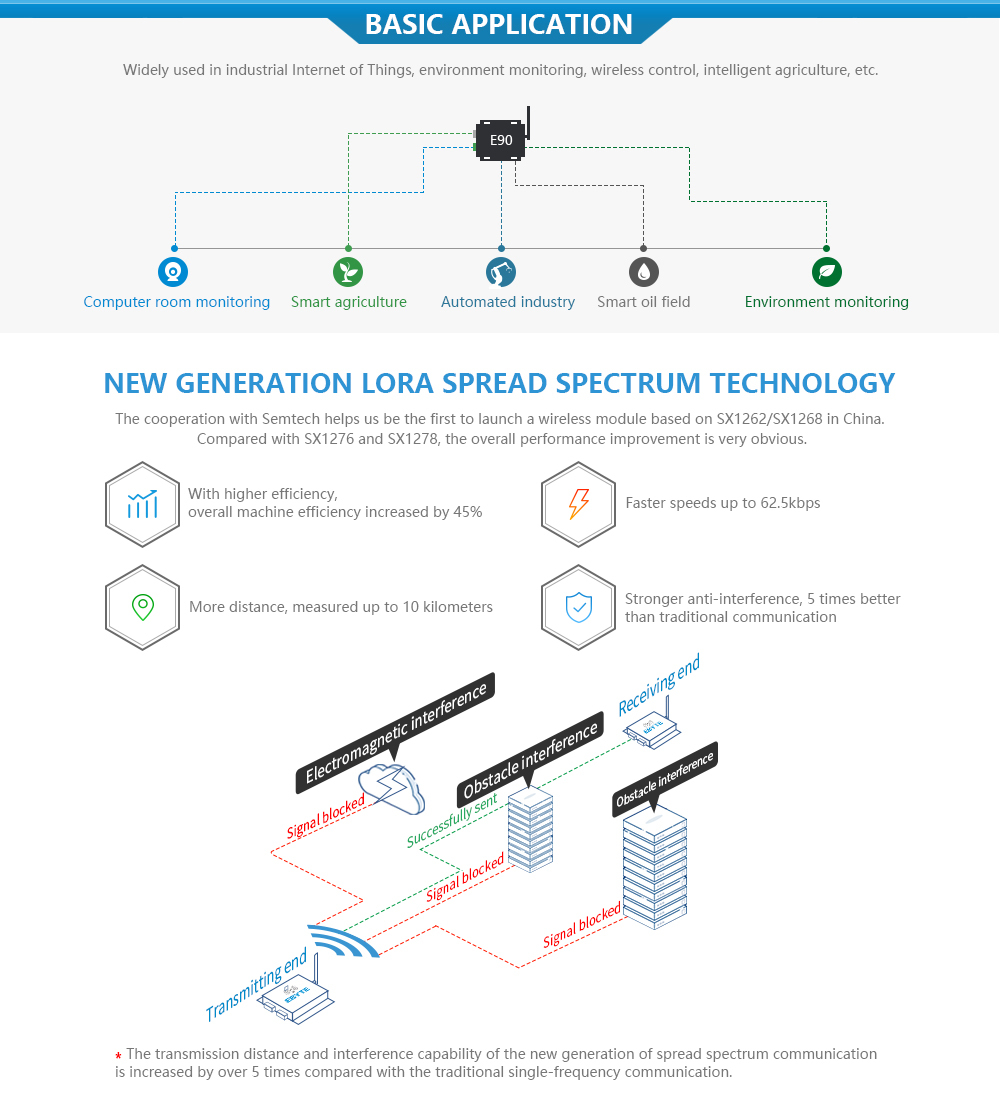

Technologie rozprostřeného spektra s přímou sekvencí LoRa přináší delší komunikační vzdálenosti a má výhodu koncentrované hustoty výkonu a silné schopnosti odolávat rušení.

Je vybaven softwarem FEC s dopředným korekčním algoritmem, který má vysokou efektivitu kódování a silné korekční schopnosti.

V případě náhlého narušení může proaktivně opravit soubory s porušenými daty, což značně zvyšuje spolehlivost a přenosovou vzdálenost.

V případě nepřítomnosti FEC mohou být takové soubory pouze vyřazeny. Umí šifrovat data.

Vzduchem přenášená data přes vysílač s přijímačem jsou nahodilá a zachycování dat nemá smysl kvůli složitým šifrovacím a dešifrovacím algoritmům. Je možné nastavit jejich délku k podpoře různých real-time a datových balíčků.

Pracuje v pásmu ISM 433MHz s komunikační vzdáleností až do 5 km.

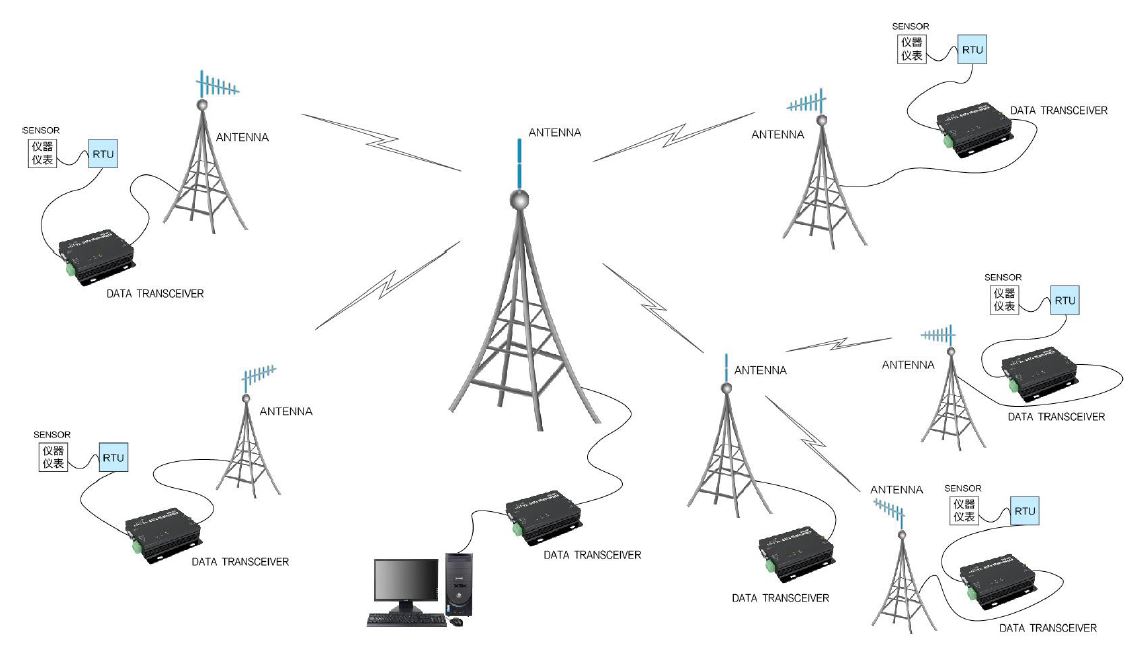

Jako komunikační médium má bezdrátový datový vysílač s přijímačem stejný rozsah jako optická vlákna, mikrovlnné a světelné linie: poskytuje spolehlivý přenos dat monitorovaných signálů v soukromých sítích za jistých speciálních podmínek, s nízkými náklady, instalací a údržbou.

Jeho použití je pohodlné, má silnou difrakční schopnost, flexibilní síťovou strukturu a rozsáhlé pokrytí.

Je vhodné pro případy s mnoha body a rozptýleným, komplexním, geografickým prostředím atd.

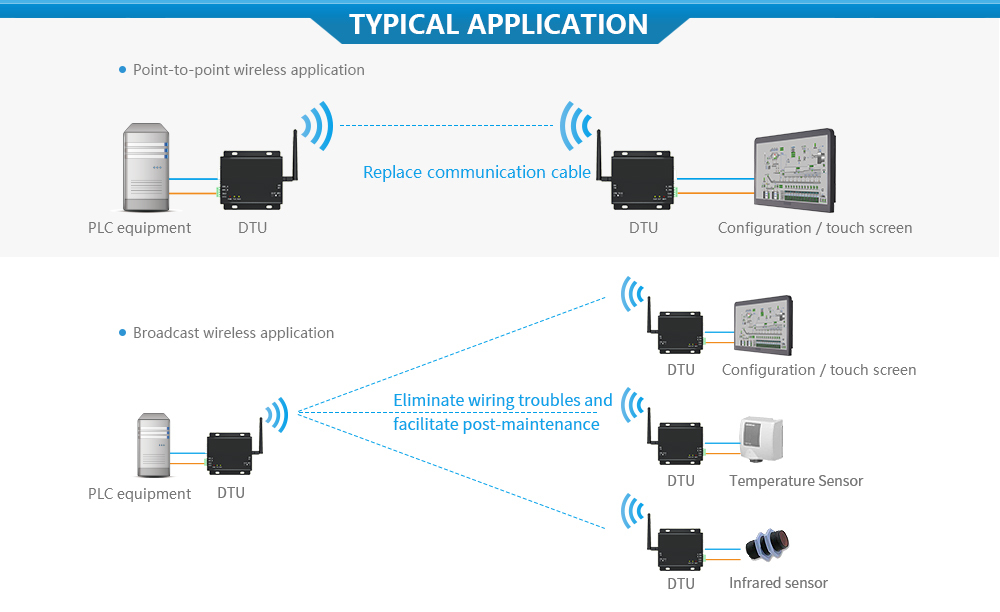

Může být propojené s PLC, RTU, dešťoměrem, měřidlem hladiny kapaliny a jinými datovými stanicemi.

Vlastnosti:

• Všechny základní součásti jsou dováženy, mají vyspělejší funkce, menší rozměry a lepší cenu.
• Při použití vojenské modulační technologie LoRa s šifrováním dat je k dispozici nastavení délky balíčku.
• Velké samostatné balíčky, jeden balíček do velikosti 240 bytů, lze adaptovat na Modbus.

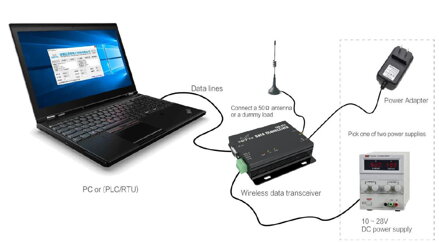

• Jednoduchý a efektivní design zdroje napájení, podpora napájecího adaptéru nebo módu zvlnění, podporuje zdroje napětí 8–28 V.
• Přenosový výkon až do 1 W, je nastavitelný do více úrovní se všemi technologickými ukazateli splňujícími evropské průmyslové normy.

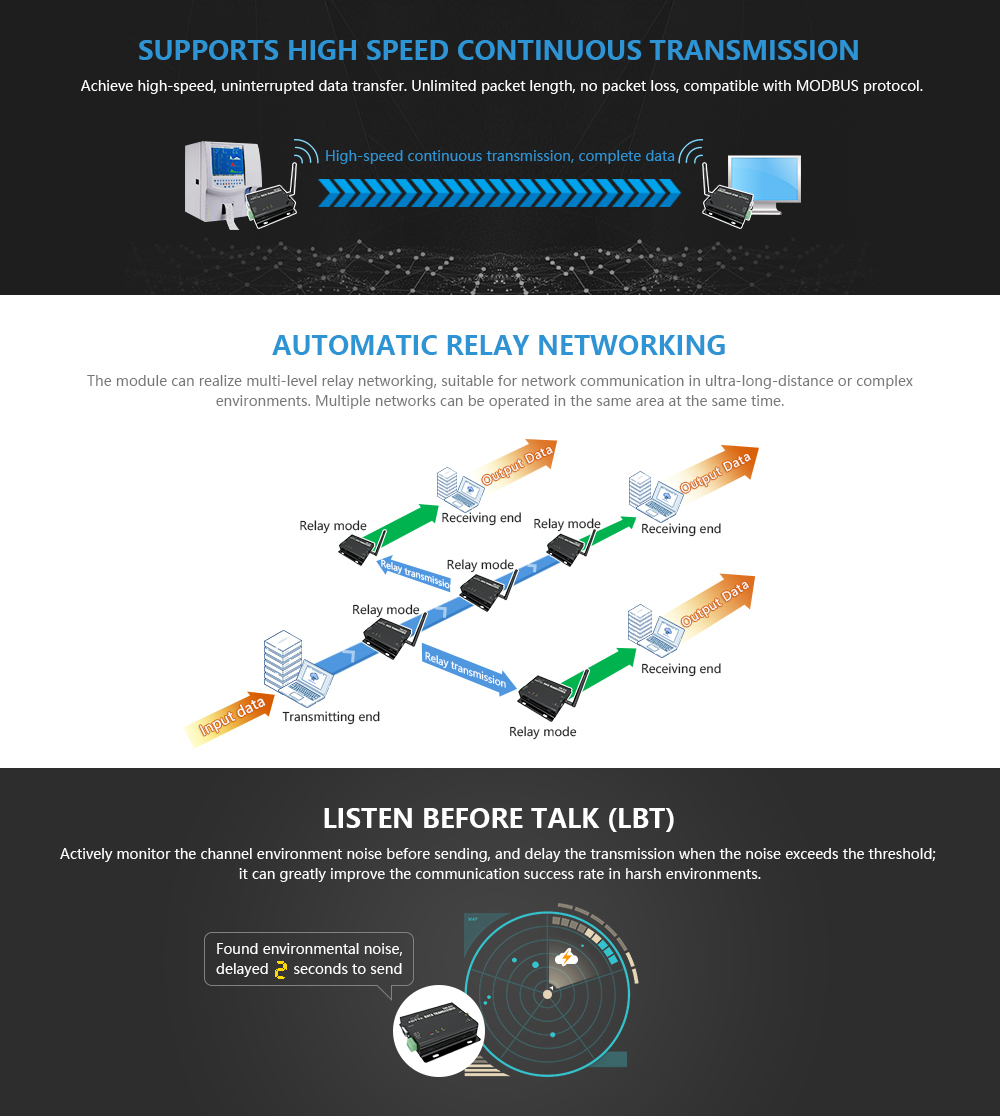

• Podporuje LBT funkce, vysílač s přijímačem automaticky čeká na odeslání dat s ohledem na aktuální intenzitu okolního hluku. Úspěšnost komunikace modulu v náročných prostředích je výrazně vylepšena.

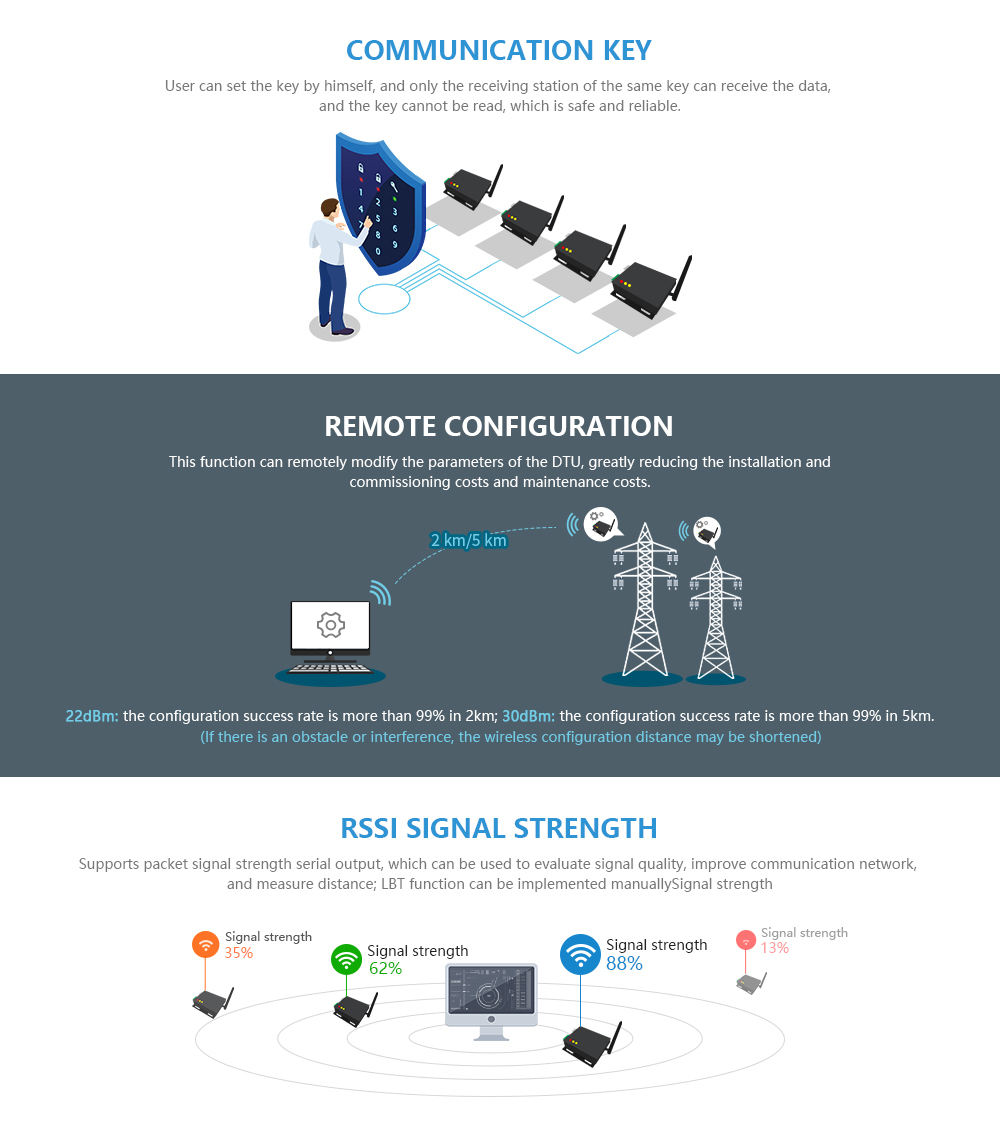

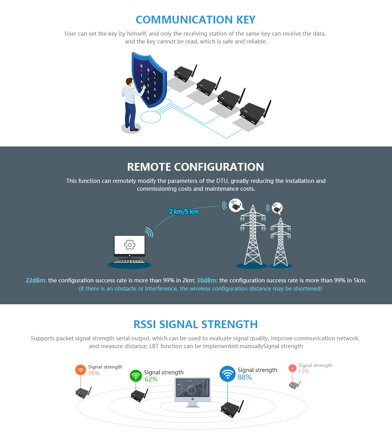

• Lze dálkově nastavovat nebo číst parametry bezdrátového modulu prostřednictvím bezdrátového odesílání příkazů. Lze realizovat víceúrovňové síťové relé, které efektivně prodlužuje komunikační vzdálenost pro komunikace na velmi dlouhé vzdálenosti.
• S teplotním kompenzačním obvodem je frekvenční stabilita lepší než ±1.5PPM.
• Rozmezí operačních teplot: -40 °C až +85 °C, aby se mohl adaptovat na co nejvíce náročných pracovních prostředí.
• Pouzdro je z hliníkové slitiny, má kompaktní velikost, lze snadno nainstalovat a dobře odvádí teplo; perfektní design stínění s dobrou elektromagnetickou kompatibilitou a silnou schopností bránit se rušení.
• Má několik ochranných funkcí jako je ochrana proti zpětnému zapojení, ochrana proti přetížení nebo ochrana proti přepětí antény, což významně zvyšuje spolehlivost zařízení.
• Má výkonné softwarové funkce, mohou být naprogramovány všechny parametry: například výkon, frekvence, přenosová rychlost, adresa ID atd.
• Velmi nízká spotřeba energie, záložní proud je pouze 10 mA (nižší než spotřeba energie při úsporném režimu a režimu spánku), a přenosový proud je ≤0.1 A.
• Díky vestavěnému kontrolnímu zařízení a přesnému rozložení času, jakmile dojde k odchylce, vysílač se automaticky restartuje a pokračuje v práci podle předchozího nastavení parametrů.

Specifikace:

• Model: E32-DTU (400L20)
• Frekvence: 410.125-493.125MHz
• Vysílací výkon: 22dBm (0.16W)
• Rozhraní: RS232/RS485
• Napájení: DC 8-28V

Datasheet: https://uloz.to/!Qx2obIQq6NEg/e90-dtu-datasheet-en-v1-0-pdf

Manual En: https://uloz.to/!NWOIssTys3ZV/e90-dtu-400sl22-usermanual-en-v1-0-pdf

Obsah balení: E90-DTU (400SL22) datový vysílač
