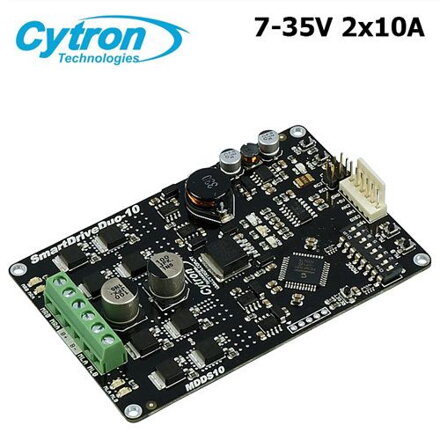

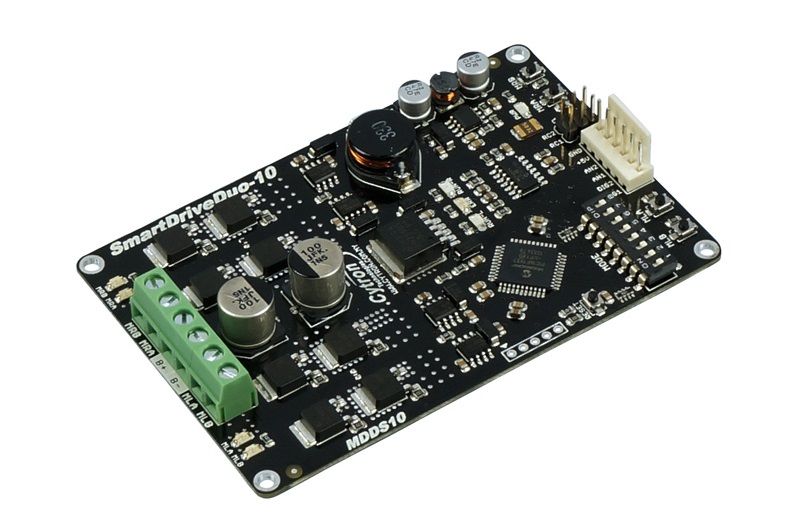

SmartDriveDuo-10 7-35V 2x10A MDDS10
SmartDriveDuo10 má vlastnosti modelu MDD10A a je schopen pohánět dva kartáčové motory při 10A každý, navíc má další inteligentní funkce MDS40A.
Má schopnost přijímat signál RC (ovládání rádia) pro smíšený režim pohonu, analogové napětí z potenciometru, PWM z mikrokontroléru a dokonce i možnost řízení příkazem UART. Provozní režimy jsou konfigurovány přepínačem DIP na MDDS10.

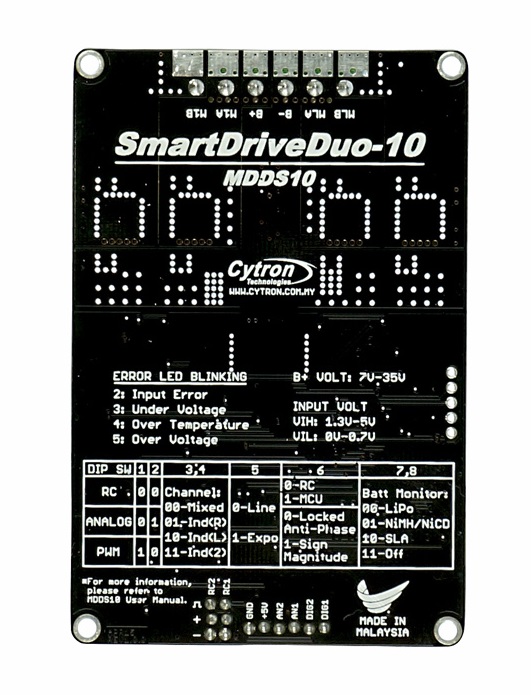

Běžné konfigurace přepínačů DIP jsou vytištěny na zadní straně desky plošných spojů.
MOSFET se přepínají při 16, aby byl zajištěn tichý chod.
Díky snímači teploty na desce je tento inteligentní pohon schopen omezit výstupní proud po jednotlivých stupních, což zabraňuje přehřátí a spálení!
Vrcholový proud je 50A po dobu 5 sekund a automaticky omezuje výstupní proud
Aby byl RC přijímač kompatibilní, přidali jsme 2x3 header piny (kontakty pro napojení dalších konektorů); pomocí prodlužovacího kabelu 2 RC zvládnete připojení během 2 minut!
Díky MDDS10 můžete nyní seskupit až dvě SLA baterie pro napájení vašeho motor, protože podporuje až 35V DC vstup.
Pro ovládání motoru a pohonu vám stačí pouze jeden hnací výkon. A nemusíte mít strach, 3článková a 6článková Li-po baterie odpovídá provoznímu napětí :)
A pozor, je dokonce vybaven funkcí upozornění na nízký stav nabití baterie. Tak co dalšího ještě potřebujete?
Vlastnosti:
- Model: MDDS10
- Vstupní napětí (motor): 7 - 35VDC
- Jednovýkonnostní provoz
- Duální kanály, zvládne pohon dvou kartáčových motorů, nezávisle nebo smíšeně.
- Provozní režimy: RC (RC servo signál), analogový, PWM, zjednodušené a paketizované UART.
- Podpora označené veličiny a uzamčené anti-fáze v režimu PWM.
- Dvě manuální/testovací tlačítka pro každý kanál.
- Dvě LED kontrolky výstupu pro každý kanál.
- LED pro stav napájení, indikátor chyby, stav spuštění (vlevo a vpravo).
- Tlačítko Reset na desce pro restartování MCU po změně režimu provozu.
- Teplotní zpětná vazba pro omezení proudu a zabránění přehřátí MOSFETu.
- Podporuje nepřetržitý proud až 10 A při pokojové teplotě.
- Podporuje až 30A vrcholový proud po1 sekundu. Proud bude omezen při zvyšování teplot.
- Vhodné pro bojové nebo sumo roboty.
- Vhodné pro bojové nebo sumo roboty.
- Regulátor přepínání napětí na desce pro vyšší výkon.
- Režim monitorování nízkého napětí baterie.
- Vyzkoušeli jsme tento pohon se samostatným motorem při 24V, plné zatížené, aniž by začal hořet :)
- NENÍ ochrana polarity, důkladně zkontrolujte připojení vstupu napájení.
- Rozměry: 66,8 mm x 101,09 mm.
- Výrobce: Cytron Malajsie
