Popis Regulátor otáček pro seriové AC motory - SCR 220V/2kW

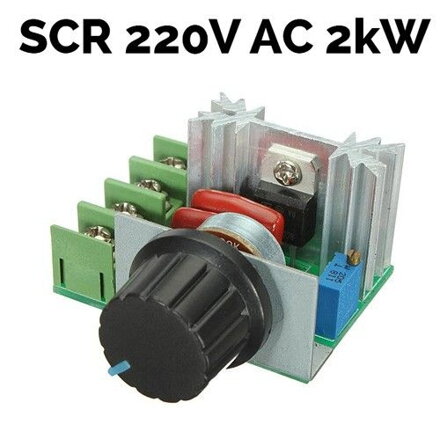

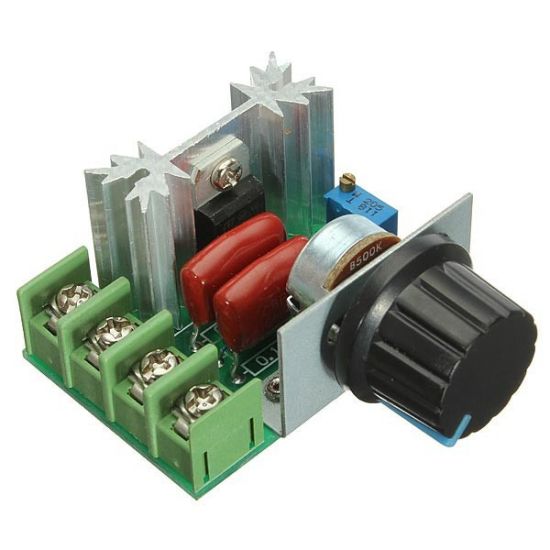

Regulátor otáček pro seriové AC motory - SCR 220V/2kW
Naše regulátory napětí SCR (tyristory) poskytují spolehlivou, úspornou a kompaktní regulaci otáček/rychlosti AC motorů !
Tyto variabilní regulátory střídavého napětí SCR se vyrábějí speciálně pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení. Všechny modely jsou vybaveny jednofázovým AC vstupem a plně variabilním AC výstupem.
Regulátory SCR upravují výstupní napětí AC napájení, podobně jako u ovládání stropního ventilátoru nebo stmívače osvětlení. Tyto SCR regulátory lze vhodným způsobem použít u jednofázových AC motorů, kterým upravují rychlost/otáčky. Mohou být použity také s odporovým zatížením, například pro osvětlení.
POZOR:
Velmi důležité je uvědomit si, že tyto regulátory NEPRACUJÍ s motory s kapacitním rozběhem, což je běžný motor používaný v jednofázových aplikacích. Motory s kapacitním rozběhem nejsou určeny pro chod v různých rychlostech/otáčkách. Vizuálně mají tyto motory v horní části nebo na boční straně velký hrbol, ve kterém je umístěn kondenzátor motoru. Kondenzátor motoru brání jakýmkoliv pokusům o zpomalení.
Ztlumení jasu úsporných žárovek, LED světel a jiných zařízení obsahujících elektroniku není možné !
Motory, u kterých je regulována rychlost/otáčky pomocí těchto SCR regulátorů, jsou motory s trvale připojeným rozběhovým kondenzátorem (PSC), trvalou dělenou fází (PSP), stíněným pólem a univerzální motory.
Jedná se o všechny jednofázové typy motorů, u kterých lze regulovat rychlost/otáčky pomocí SCR regulátorů – tyto aplikace však mohou mít určitá omezení.
Pomocí našich SCR regulátorů lze regulovat většinu motorů drobných domácích spotřebičů a ručních elektrických nástrojů.
SCR regulátor neposkytuje široké rozmezí pro regulaci rychlosti/otáček – regulace se bude pravděpodobně nacházet v horní polovině rozsahu nastavení. Pro pohyb motoru před zpomalením je potřeba zesílit výkon SCR regulátoru.
Jak vybrat správný regulátor:
U čistých odporových zátěží násobte provozní proud třemi. Příklad: (2,2kW/220V) * 3 = 30, takže nejvhodnější model bude 40A+
U indukčních zátěží (motory) násobte provozní proud pěti. Příklad: (5kW/220V) * 5 = 22, takže nejvhodnější model bude 113A+

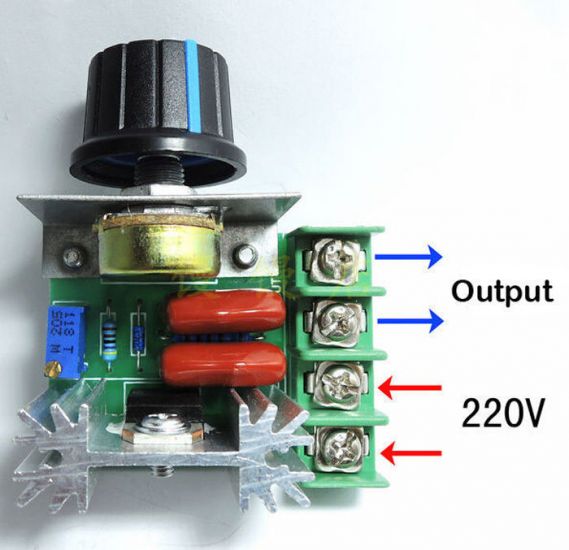

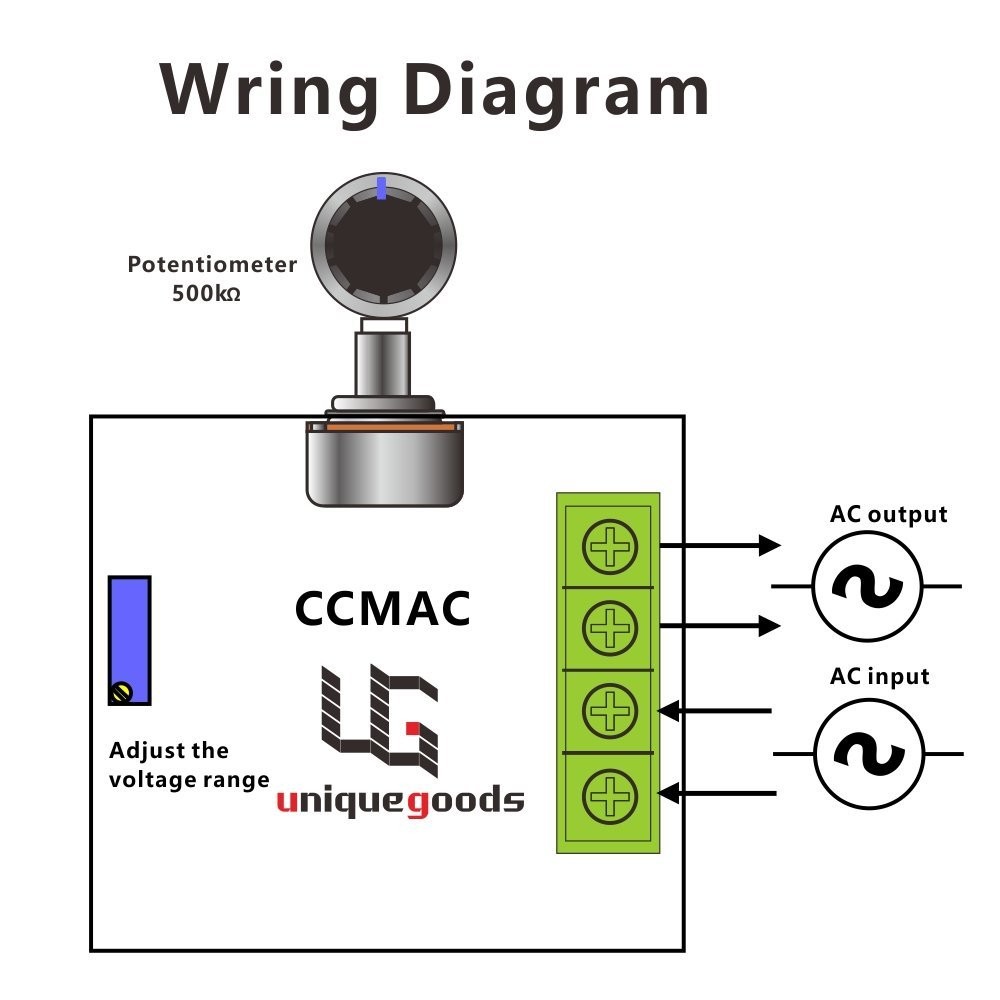

- Napájení: 110-230V AC
- Regulace napětí: 50-220V
- Maximální výkon: 2000 W
- Rozměry DPS: 48 x 34 x 27 mm
- Průměr knoflíčku: 19 mm
- Není stavebnice !

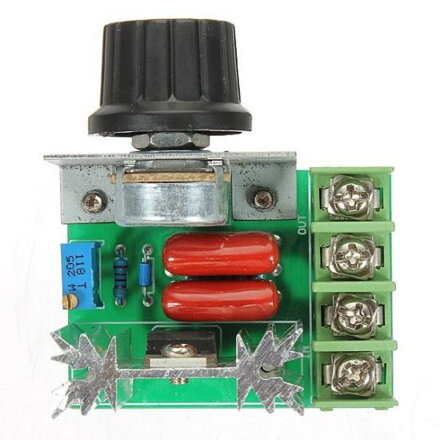

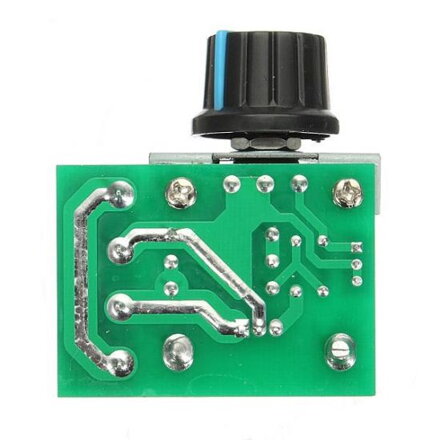

Elektronické součástky na PCB:
- BTA16-600B - 16A TRIAC
